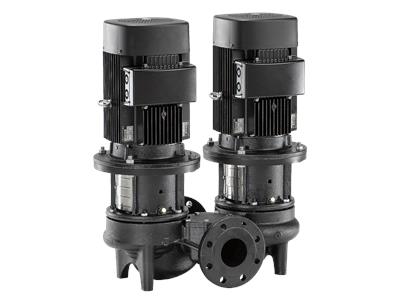

GRUNDFOS Einstufige Inlinepumpe TPD 80-170/4 A-F-A-BQQE-KW3 Art. 96108893

Artikel-Nr.: 96108893

GRUNDFOS Einstufige Inlinepumpe TPD 80-170/4 A-F-A-BQQE-KW3 Art. 96108893
GRUNDFOS Einstufige Inlinepumpe TPD 80-170/4 A-F-A-BQQE-KW3 Art. 96108893

GRUNDFOS Einstufige Inlinepumpe TPD 80-170/4 A-F-A-BQQE-KW3 Art. 96108893

Normaler Preis5.411,96€
/
inkl. MwSt. 20% MwSt zzgl. Versand
Preis inkl. Steuern, zzgl. Versand
Teilen via
  • Auf Lager
Technische Daten
TPD 80-170/4 A-F-A-BQQE-KW3

Einstufige Doppelpumpe mit Spiralpumpengehäuse in Inline-Bauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpe und der Motor sind direkt miteinander verbunden. Die Doppelpumpe verfügt über zwei parallel angeordnete Pumpenköpfe. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Jeder Pumpenkopf ist mit einer nicht entlasteten Gummifaltenbalgdichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 16 gemäß EN 1092-2 und ISO 7005-2. Jeder Pumpenkopf ist mit einem lüftergekühlten Asynchronmotor gleicher Baugröße und Leistung ausgerüstet.



ART DER STEUERUNG:
Frequency converter:    ohne

FÖRDERMEDIUM:
Medientemperaturbereich:    -25 .. 120 °C

TECHNISCHE DATEN:
Pumpendrehzahl, auf der die Pumpendaten beruhen:    1455 1/min
Nennförderstrom:    53.8 m³/h
Nennförderhöhe:    14.4 m
Tatsächlicher Laufraddurchmesser:    219 mm
GLRD Code:    BQQE
ISO Abnahmekl.:    ISO9906:2012 3B2

WERKSTOFFE:
Pumpengehäuse:    Grauguss
Pumpenmantel:    EN-GJL-250
Pumpengehäuse:    ASTM class 35
Laufradwerkstoff:    Grauguss
Laufrad:    EN-GJL-200
Laufradwerkstoff gemäß ASTM:    ASTM class 30

INSTALLATION:
Umgebungstemperatur:    -20 .. 55 °C
Max. Betriebsdruck:    16 bar
Max. Druck bei vorgegebener Temperatur:    16 bar / 120 °C
Anschlusstyp:    DIN
Anschlussgröße:    DN 80
Nenndruckstufe:    PN 16

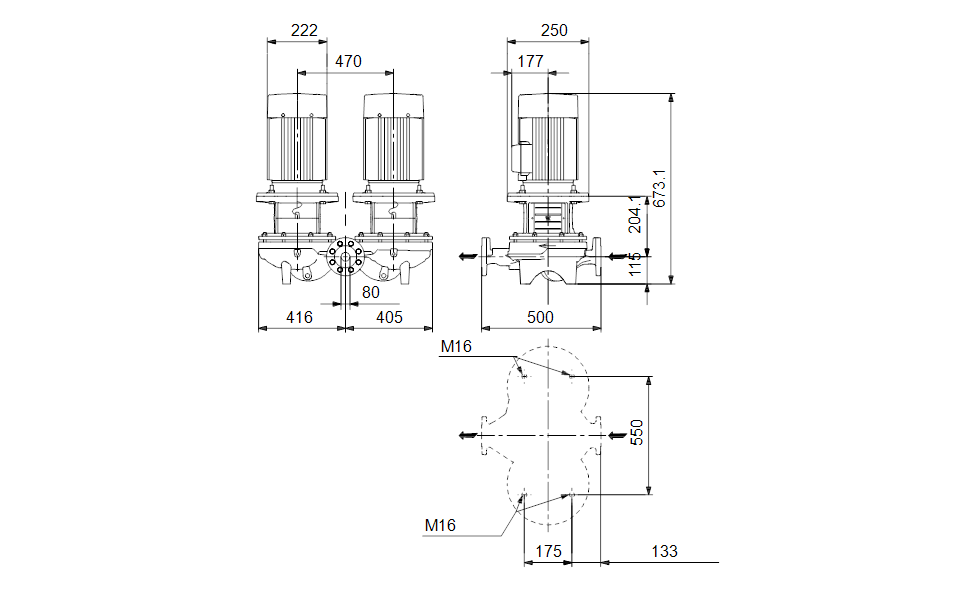

Port-to-port length:    500 mm
Grösse Motorflansch:    FF215

ELEKTRISCHE DATEN:
Bauart des Motors:    SIEMENS
Motorbemessungsleistung P2:    4 kW
Netzfrequenz:    50 Hz
Bemessungsspannung:    3 x 380-420D/660-725Y V
Bemessungsstrom:    7.9/4.6 A
Anlaufstrom:    710-710 %
Leistungsfaktor Cos phi:    0.82
Nenn-Drehzahl:    1460 1/min
Wirkungsgrad:    IE3 88,6%
IE-Wirkungsgradklasse:    IE3
Motorwirkungsgrad bei Vollast:    88.6-88.6 %
Motorwirkungsgrad bei 3/4-Last:    89.2-89.2 %
Motorwirkungsgrad bei halber Last:    88.6-88.6 %
Motorpole:    4
Schutzart (gemäß IEC 34-5):    IP55
Wärmeklasse (IEC 85):    F
Motor - Produktnummer:    83V15213

SONSTIGES:
Mindesteffizienzindex MEI ≥:    0.70
Nettogewicht:    183 kg
Bruttogewicht:    214 kg
Versandvol.:    1.14 m³
Herkunftsland:    HU
Zolltarif Nr.:    84137065
