Technische Daten
TPD 80-70/4 A-F-A-BQQE-GW3

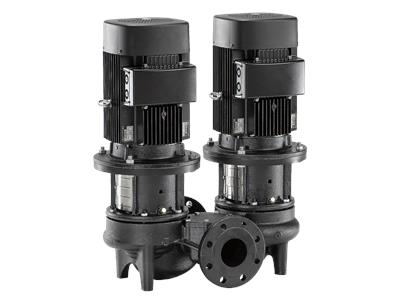

Einstufige Doppelpumpe mit Spiralpumpengehäuse in Inline-Bauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpe und der Motor sind direkt miteinander verbunden. Die Doppelpumpe verfügt über zwei parallel angeordnete Pumpenköpfe. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Jeder Pumpenkopf ist mit einer nicht entlasteten Gummifaltenbalgdichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 16 gemäß EN 1092-2 und ISO 7005-2. Jeder Pumpenkopf ist mit einem lüftergekühlten Asynchronmotor gleicher Baugröße und Leistung ausgerüstet.



ART DER STEUERUNG:
Frequency converter:    ohne

FÖRDERMEDIUM:
Medientemperaturbereich:    -25 .. 120 °C

TECHNISCHE DATEN:
Pumpendrehzahl, auf der die Pumpendaten beruhen:    1445 1/min
Nennförderstrom:    38.9 m³/h
Nennförderhöhe:    5.9 m
Tatsächlicher Laufraddurchmesser:    149 mm
GLRD Code:    BQQE
ISO Abnahmekl.:    ISO9906:2012 3B2

WERKSTOFFE:
Pumpengehäuse:    Grauguss
Pumpenmantel:    EN-GJL-250
Pumpengehäuse:    ASTM class 35
Laufradwerkstoff:    Grauguss
Laufrad:    EN-GJL-200
Laufradwerkstoff gemäß ASTM:    ASTM class 30

INSTALLATION:
Umgebungstemperatur:    -20 .. 55 °C
Max. Betriebsdruck:    16 bar
Max. Druck bei vorgegebener Temperatur:    16 bar / 120 °C
Anschlusstyp:    DIN
Anschlussgröße:    DN 80
Nenndruckstufe:    PN 16

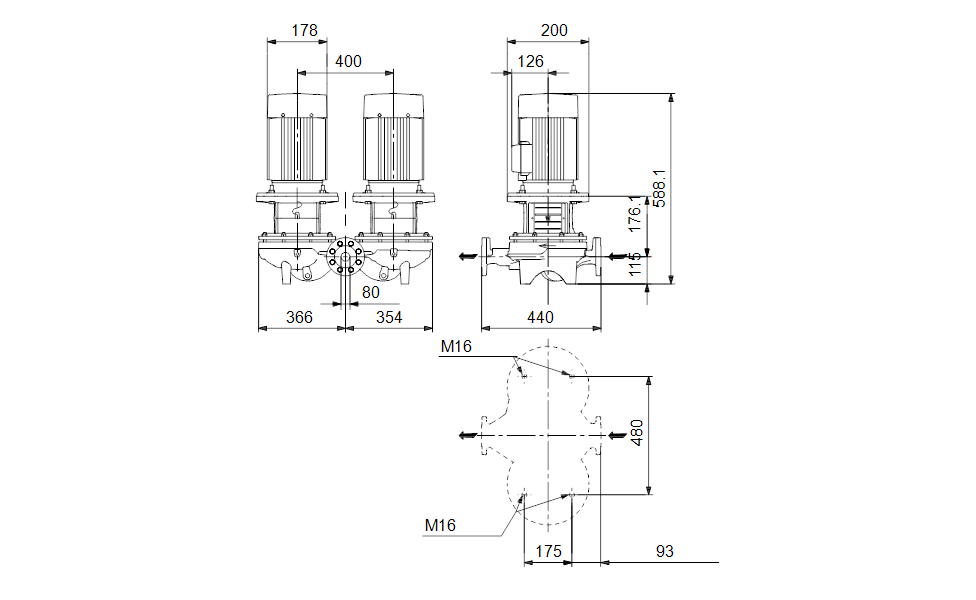

Port-to-port length:    440 mm
Grösse Motorflansch:    FF165

ELEKTRISCHE DATEN:
Bauart des Motors:    SIEMENS
Motorbemessungsleistung P2:    1.1 kW
Netzfrequenz:    50 Hz
Bemessungsspannung:    3 x 220-240D/380-420Y V
Bemessungsstrom:    4.2/2.4 A
Anlaufstrom:    690-690 %
Leistungsfaktor Cos phi:    0.78
Nenn-Drehzahl:    1440 1/min
Wirkungsgrad:    IE3 84,1%
IE-Wirkungsgradklasse:    IE3
Motorwirkungsgrad bei Vollast:    84.1-84.1 %
Motorwirkungsgrad bei 3/4-Last:    84.7-84.7 %
Motorwirkungsgrad bei halber Last:    83.4-83.4 %
Motorpole:    4
Schutzart (gemäß IEC 34-5):    IP55
Wärmeklasse (IEC 85):    F
Motor - Produktnummer:    83V02205

SONSTIGES:
Mindesteffizienzindex MEI ≥:    0.68
Nettogewicht:    128 kg
Bruttogewicht:    146 kg
Versandvol.:    0.39 m³
Herkunftsland:    HU
Zolltarif Nr.:    84137065
