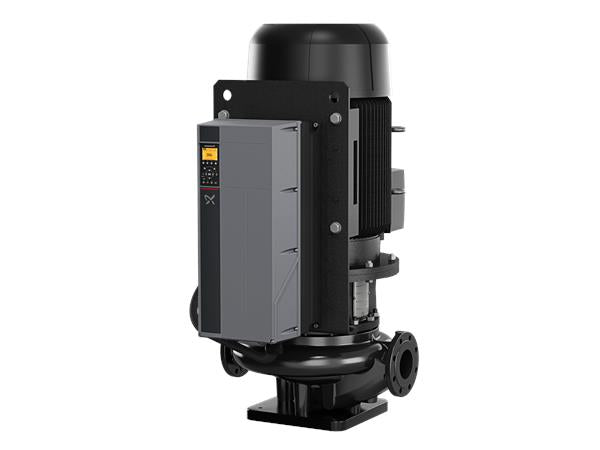

GRUNDFOS Einstufige Inlinepumpe TPE 100-410/4 NC-A3-F-O-DAQF-QW3 Art. 99473986
Artikel-Nr.: 99473986
- Aktuell verfügbar
Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Die Pumpe ist mit einer entlasteten O-Ring-Dichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 25 gemäß EN 1092-2 und ISO 7005-2. Die Pumpe ist mit einem lüftergekühlten Asynchronmotor ausgerüstet. Der Motor ist mit einem integrierten Frequenzumrichter und einem PI-Regler ausgestattet. Dies ermöglicht eine kontinuierliche Anpassung der Motordrehzahl und damit der Pumpenleistung an den aktuellen Bedarf.
| ART DER STEUERUNG: | ||
| VFD product number: | 99616822 | |
| Frequency converter: | integriert | |
| Frequenzumrichtertyp: | CUE 3X380-500V IP55 RUG 22KW | |
| Zulassung für Frequenzumrichter: | CE, CULUS, C-TICK | |
| FÖRDERMEDIUM: | ||
| Medientemperaturbereich: | 0 .. 140 °C | |
| TECHNISCHE DATEN: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 1465 1/min | |
| Nennförderstrom: | 171 m³/h | |
| Nennförderhöhe: | 32.7 m | |
| Tatsächlicher Laufraddurchmesser: | 334 mm | |
| GLRD Code: | DAQF | |
| ISO Abnahmekl.: | ISO9906:2012 3B | |
| WERKSTOFFE: | ||
| Pumpengehäuse: | Kugelgraphit | |
| Pumpenmantel: | EN-GJS-400-18-LT | |
| Pumpengehäuse: | ASTM Grade 60-40-18 | |
| Laufradwerkstoff: | Grauguss | |
| Laufrad: | EN-GJL-200 | |
| Laufradwerkstoff gemäß ASTM: | ASTM class 30 | |
| INSTALLATION: | ||
| Umgebungstemperatur: | -10 .. 50 °C | |
| Max. Betriebsdruck: | 25 bar | |
| Max. Druck bei vorgegebener Temperatur: | 25 bar / 140 °C | |
| Anschlusstyp: | DIN | |
| Anschlussgröße: | DN 100 | |
| Nenndruckstufe: | PN 25 | |

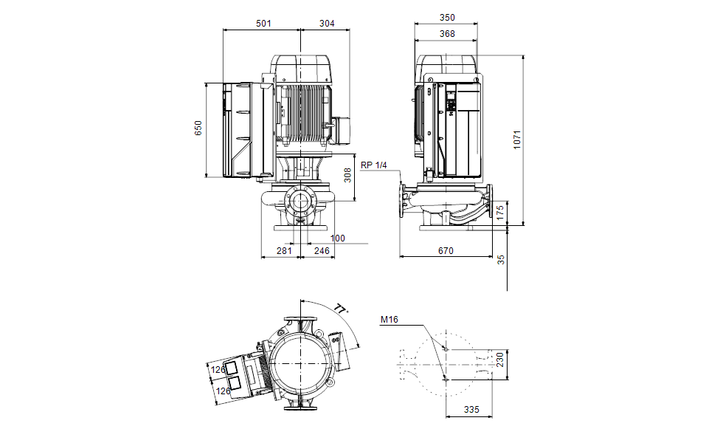

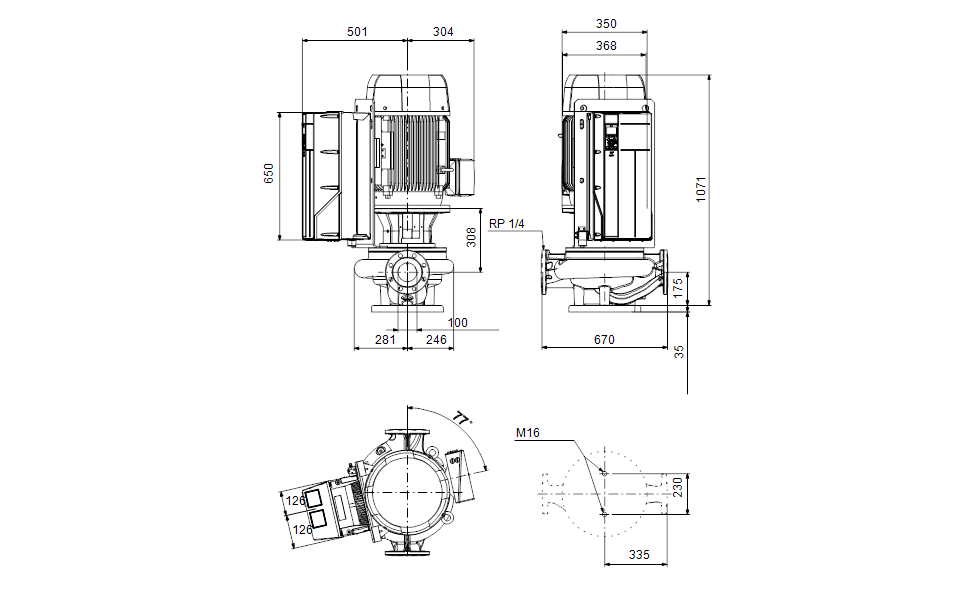

| Port-to-port length: | 670 mm | |
| Grösse Motorflansch: | FF300 | |
| ELEKTRISCHE DATEN: | ||
| Bauart des Motors: | SIEMENS | |
| Motorbemessungsleistung P2: | 22 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 3 x 380-420D/660-725Y V | |
| Bemessungsstrom: | 41/24 A | |
| Anlaufstrom: | 680-680 % | |
| Leistungsfaktor Cos phi: | 0.83 | |
| Nenn-Drehzahl: | 1470 1/min | |
| Wirkungsgrad: | IE3 93% | |
| IE-Wirkungsgradklasse: | IE3 | |
| Motorwirkungsgrad bei Vollast: | 93-93 % | |
| Motorwirkungsgrad bei 3/4-Last: | 93.6-93.6 % | |
| Motorwirkungsgrad bei halber Last: | 93.6-93.6 % | |
| Motorpole: | 4 | |
| Schutzart (gemäß IEC 34-5): | IP55 | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 99454134 | |
| SONSTIGES: | ||
| Mindesteffizienzindex MEI ≥: | 0.69 | |
| Nettogewicht: | 411 kg | |
| Bruttogewicht: | 557 kg | |
| Versandvol.: | 1.76 m³ |
