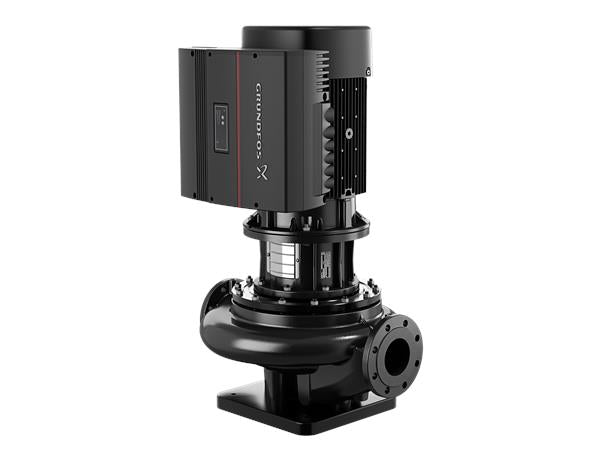

GRUNDFOS Einstufige Inlinepumpe TPE 150-200/4 A3-F-O-DAQF-OW3 Art. 98842927
Artikel-Nr.: 98842927
Teilen via
- Aktuell verfügbar
Technische Daten
TPE 150-200/4 A3-F-O-DAQF-OW3
Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Die Pumpe ist mit einer entlasteten O-Ring-Dichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 25 gemäß EN 1092-2 und ISO 7005-2. Die Pumpe ist mit einem lüftergekühlten Asynchronmotor ausgerüstet.
| ART DER STEUERUNG: | ||
| Frequency converter: | integriert | |
| FÖRDERMEDIUM: | ||
| Medientemperaturbereich: | 0 .. 140 °C | |
| TECHNISCHE DATEN: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 1460 1/min | |
| Nennförderstrom: | 0 m³/h | |
| Nennförderhöhe: | 0 m | |
| Tatsächlicher Laufraddurchmesser: | 243 mm | |
| GLRD Code: | DAQF | |
| ISO Abnahmekl.: | ISO9906:2012 3B | |
| WERKSTOFFE: | ||
| Pumpengehäuse: | Kugelgraphit | |
| Pumpenmantel: | EN-GJS-400-18-LT | |
| Pumpengehäuse: | ASTM Grade 60-40-18 | |
| Laufradwerkstoff: | Grauguss | |
| Laufrad: | EN-GJL-200 | |
| Laufradwerkstoff gemäß ASTM: | ASTM class 30 | |
| INSTALLATION: | ||
| Umgebungstemperatur: | -20 .. 40 °C | |
| Max. Betriebsdruck: | 25 bar | |
| Max. Druck bei vorgegebener Temperatur: | 25 bar / 140 °C | |
| Anschlusstyp: | DIN | |
| Anschlussgröße: | DN 150 | |
| Nenndruckstufe: | PN 25 | |

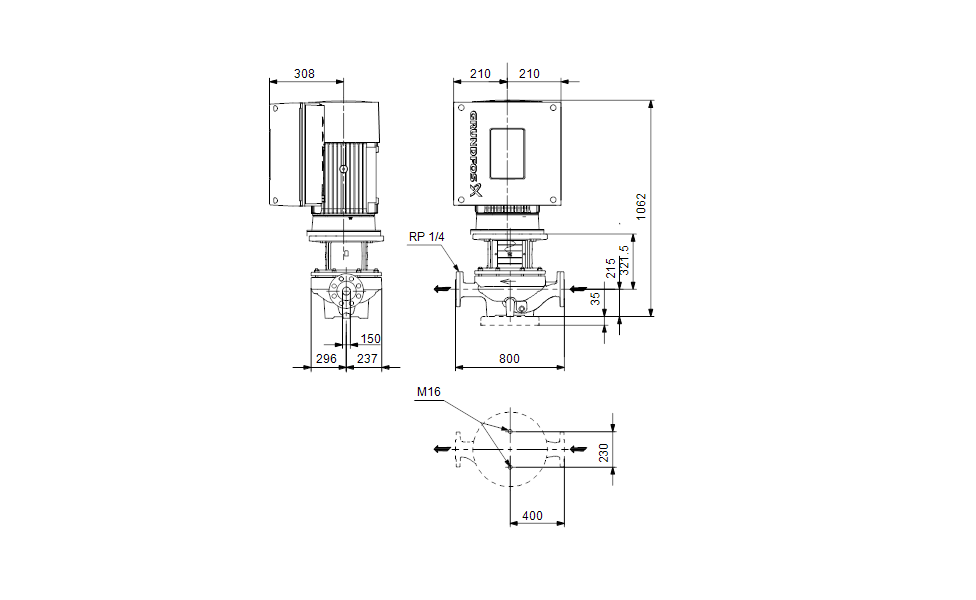

| Port-to-port length: | 800 mm | |
| Grösse Motorflansch: | FF300 | |
| ELEKTRISCHE DATEN: | ||
| Bauart des Motors: | 160LB | |
| Motorbemessungsleistung P2: | 15 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 3 x 380-480 V | |
| Bemessungsstrom: | 30.0-25.4 A | |
| Leistungsfaktor Cos phi: | 0.90-0.85 | |
| Nenn-Drehzahl: | 240-1750 1/min | |
| IE-Wirkungsgradklasse: | IE3 | |
| Motorwirkungsgrad bei Vollast: | 92.1 % | |
| Motorpole: | 4 | |
| Schutzart (gemäß IEC 34-5): | IP55 | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 86906190 | |
| SONSTIGES: | ||
| Mindesteffizienzindex MEI ≥: | 0.65 | |
| Nettogewicht: | 381 kg | |
| Bruttogewicht: | 442 kg | |
| Versandvol.: | 0.937 m³ | |
