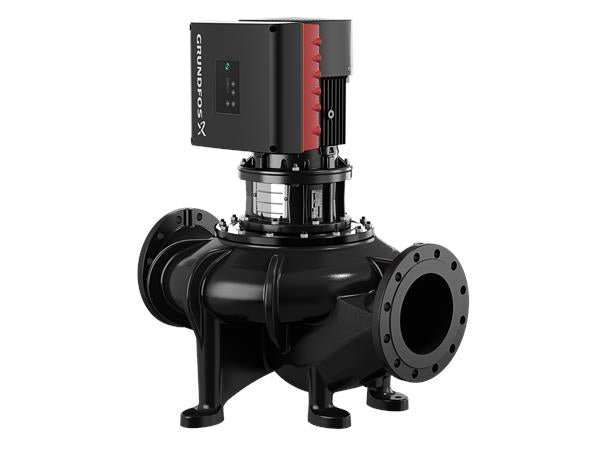

GRUNDFOS Einstufige Inlinepumpe TPE 200-90/4 A-F-A-BQQE-MWA Art. 99113662
Artikel-Nr.: 99113662
- Aktuell verfügbar
Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Die Pumpe ist mit einer nicht entlasteten Gummi-Faltenbalgdichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 16 gemäß EN 1092-2 und ISO 7005-2. Die Pumpe ist mit einem lüftergekühlten Permanentmagnet-Synchronmotor ausgerüstet. Der Motorwirkungsgrad entspricht der Energieeffizienzklasse IE5 gemäß IEC 60034-30-2.
| ART DER STEUERUNG: | ||
| Frequency converter: | integriert | |
| FÖRDERMEDIUM: | ||
| Medientemperaturbereich: | -25 .. 120 °C | |
| TECHNISCHE DATEN: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 1460 1/min | |
| Nennförderstrom: | 334 m³/h | |
| Nennförderhöhe: | 6 m | |
| Istdurchmesser des Laufrads: | 210-156 mm | |
| GLRD Code: | BQQE | |
| ISO Abnahmekl.: | ISO9906:2012 3B2 | |
| WERKSTOFFE: | ||
| Pumpengehäuse: | Grauguss | |
| Pumpenmantel: | EN-GJL-250 | |
| Pumpengehäuse: | ASTM class 35 | |
| Laufradwerkstoff: | Grauguss | |
| Laufrad: | EN-GJL-200 | |
| Laufradwerkstoff gemäß ASTM: | ASTM class 30 | |
| INSTALLATION: | ||
| Umgebungstemperatur: | -20 .. 50 °C | |
| Max. Betriebsdruck: | 16 bar | |
| Max. Druck bei vorgegebener Temperatur: | 16 bar / 120 °C | |
| Anschlusstyp: | DIN | |
| Anschlussgröße: | DN 200 | |
| Nenndruckstufe: | PN 16 | |

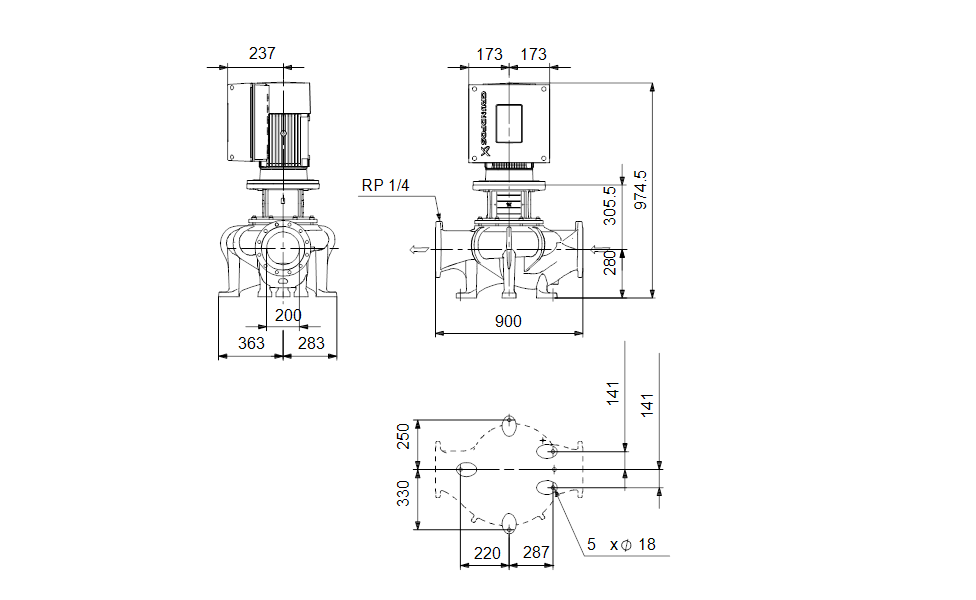

| Port-to-port length: | 900 mm | |
| Grösse Motorflansch: | FF265 | |
| ELEKTRISCHE DATEN: | ||
| Bauart des Motors: | 132MH | |
| Motorbemessungsleistung P2: | 7.5 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 3 x 380-500 V | |
| Bemessungsstrom: | 14.1-11.1 A | |
| Leistungsfaktor Cos phi: | 0.93-0.89 | |
| Nenn-Drehzahl: | 180-2200 1/min | |
| IE-Wirkungsgradklasse: | IE5 | |
| Motorwirkungsgrad bei Vollast: | 92.2 % | |
| Motorpole: | 4 | |
| Schutzart (gemäß IEC 34-5): | IP55 | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 98971185 | |
| SONSTIGES: | ||
| Mindesteffizienzindex MEI ≥: | 0.70 | |
| Nettogewicht: | 285 kg | |
| Bruttogewicht: | 381 kg | |
| Versandvol.: | 1.68 m³ | |
| Dänische VVS Nr.: | 382059090 | |
| Finische LVI Nr.: | 4616521 | |
| Herkunftsland: | HU | |
| Zolltarif Nr.: | 84137051 | |
