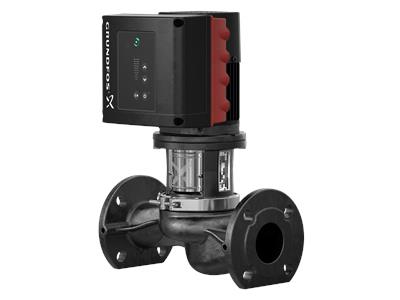

GRUNDFOS Einstufige Inlinepumpe TPE2 40-240 N-A-F-A-BQQE-HYC Art. 98416455
Artikel-Nr.: 98416455
Teilen via
- Aktuell verfügbar
Technische Daten
TPE2 40-240 N-A-F-A-BQQE-HYC
Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 16 gemäß EN 1092-2 und ISO 7005-2. Die Pumpe ist mit einem lüftergekühlten Permanentmagnet-Synchronmotor ausgerüstet. Der Motorwirkungsgrad entspricht der Energieeffizienzklasse IE5 gemäß IEC 60034-30-2.
| ART DER STEUERUNG: | ||
| Frequency converter: | integriert | |
| FÖRDERMEDIUM: | ||
| Medientemperaturbereich: | -25 .. 120 °C | |
| TECHNISCHE DATEN: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 5500 1/min | |
| Nennförderstrom: | 22.4 m³/h | |
| Nennförderhöhe: | 18.6 m | |
| Tatsächlicher Laufraddurchmesser: | 74 mm | |
| GLRD Code: | BQQE | |
| ISO Abnahmekl.: | ISO9906:2012 3B2 | |
| WERKSTOFFE: | ||
| Pumpengehäuse: | Grauguss | |
| Pumpenmantel: | EN-GJL-250 | |
| Pumpengehäuse: | ASTM class 35 | |
| Laufradwerkstoff: | Verbundwerkstoff | |
| Laufrad: | PES+30% GF | |
| INSTALLATION: | ||
| Umgebungstemperatur: | -20 .. 50 °C | |
| Max. Betriebsdruck: | 16 bar | |
| Max. Druck bei vorgegebener Temperatur: | 16 bar / 120 °C | |
| Anschlusstyp: | DIN | |
| Anschlussgröße: | DN 40 | |
| Nenndruckstufe: | PN 16 | |
| Port-to-port length: | 250 mm | |
| Grösse Motorflansch: | 56C | |
| ELEKTRISCHE DATEN: | ||
| Bauart des Motors: | 90SB | |
| Motorbemessungsleistung P2: | 1.5 kW | |
| Netzfrequenz: | 50 / 60 Hz | |
| Bemessungsspannung: | 3 x 380-500 V | |
| Bemessungsstrom: | 3.05-2.50 A | |
| Leistungsfaktor Cos phi: | 0.90-0.83 | |
| Nenn-Drehzahl: | 480-5900 1/min | |
| IE-Wirkungsgradklasse: | IE5 | |
| Motorwirkungsgrad bei Vollast: | 89.1 % | |
| Schutzart (gemäß IEC 34-5): | IP55 | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 99138045 | |
| SONSTIGES: | ||
| Mindesteffizienzindex MEI ≥: | 0.70 | |
| Nettogewicht: | 26.2 kg | |
| Bruttogewicht: | 33.7 kg | |
| Versandvol.: | 0.104 m³ | |
| Herkunftsland: | HU | |
| Zolltarif Nr.: | 84137051 |
