GRUNDFOS Einstufige Inlinepumpe TPE2 50-80 N-A-F-I-BQQE-DYB Art. 98416632
Artikel-Nr.: 98416632
Teilen via
- Aktuell verfügbar
Technische Daten
TPE2 50-80 N-A-F-I-BQQE-DYB
Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 6/10 gemäß EN 1092-2 und ISO 7005-2. Die Pumpe ist mit einem lüftergekühlten Permanentmagnet-Synchronmotor ausgerüstet. Der Motorwirkungsgrad entspricht der Energieeffizienzklasse IE5 gemäß IEC 60034-30-2.
| ART DER STEUERUNG: | ||
| Frequency converter: | integriert | |
| FÖRDERMEDIUM: | ||
| Medientemperaturbereich: | -25 .. 120 °C | |
| TECHNISCHE DATEN: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 3000 1/min | |
| Nennförderstrom: | 18 m³/h | |
| Nennförderhöhe: | 5.8 m | |
| Tatsächlicher Laufraddurchmesser: | 74 mm | |
| GLRD Code: | BQQE | |
| ISO Abnahmekl.: | ISO9906:2012 3B2 | |
| WERKSTOFFE: | ||
| Pumpengehäuse: | Edelstahl | |
| Pumpenmantel: | EN 1.4308 | |
| Pumpengehäuse: | ASTM CF8 | |
| Laufradwerkstoff: | Verbundwerkstoff | |
| Laufrad: | PES+30% GF | |
| INSTALLATION: | ||
| Umgebungstemperatur: | -20 .. 50 °C | |
| Max. Betriebsdruck: | 10 bar | |
| Max. Druck bei vorgegebener Temperatur: | 10 bar / 120 °C | |
| Anschlusstyp: | DIN | |
| Anschlussgröße: | DN 50 | |
| Nenndruckstufe: | PN 6/10 | |

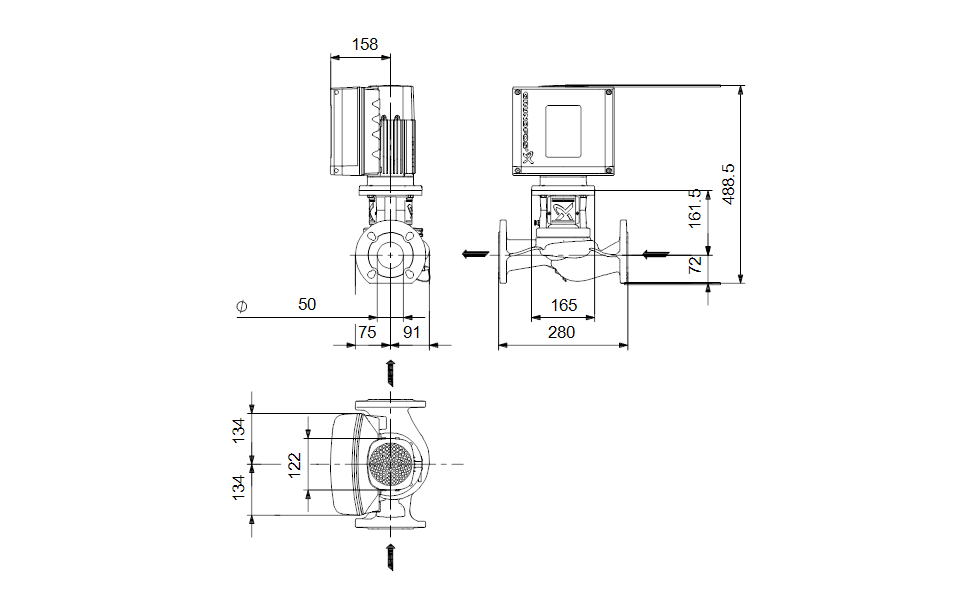

| Port-to-port length: | 280 mm | |
| Grösse Motorflansch: | 56C | |
| ELEKTRISCHE DATEN: | ||
| Bauart des Motors: | 71A | |
| Motorbemessungsleistung P2: | 0.37 kW | |
| Netzfrequenz: | 50 / 60 Hz | |
| Bemessungsspannung: | 3 x 380-500 V | |
| Bemessungsstrom: | 1.05-1.00 A | |
| Leistungsfaktor Cos phi: | 0.68-0.54 | |
| Nenn-Drehzahl: | 360-4000 1/min | |
| IE-Wirkungsgradklasse: | IE5 | |
| Motorwirkungsgrad bei Vollast: | 84.5 % | |
| Schutzart (gemäß IEC 34-5): | IP55 | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 99138015 | |
| SONSTIGES: | ||
| Mindesteffizienzindex MEI ≥: | 0.70 | |
| Nettogewicht: | 26.7 kg | |
| Bruttogewicht: | 33.9 kg | |
| Versandvol.: | 0.104 m³ | |
| Finische LVI Nr.: | 4616354 | |
| Herkunftsland: | HU | |
| Zolltarif Nr.: | 84137051 | |
