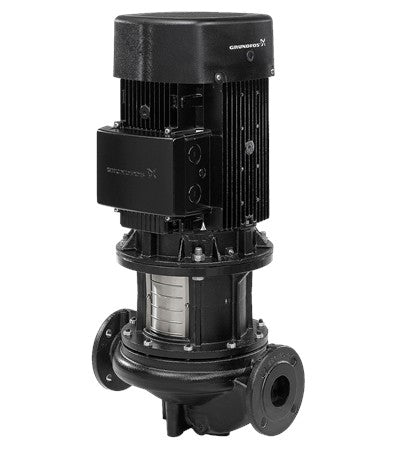

Grundfos Einstufige Inlinepumpen TP 100-70/4 A-F-B-BQQE-HW3 - Art. 96109093
Artikel-Nr.: 96109093
Teilen via
- Aktuell verfügbar
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Pumpendrehzahl, auf der die Pumpendaten beruhen | 1428 1/min |
| Nennförderstrom | 79.1 m³/h |
| Nennförderhöhe | 4.75 m |
| Maximale Förderhöhe | 70 dm |
| Tatsächlicher Laufraddurchmesser | 150 mm |
| Gleitringdichtung | BQQE |
| GLRD Code | BQQE |
| ISO Abnahmekl. | ISO9906:2012 3B2 |
| Pumpenausführung | A |
| Code Ausführung | A |
| Pumpengehäuse | Grauguss |
| Pumpenmantel | EN-GJL-250 |
| Pumpengehäuse | ASTM class 35 |
| Laufradwerkstoff | Bronze |
| Laufrad | CuSn10-C |
| Typenschlüssel für Material | B |
| Code Material | B |
| Umgebungstemperatur | -20 .. 55 °C |
| Max. Betriebsdruck | 16 bar |
| Max. Druck bei vorgegebener Temperatur | 16 bar / 120 °C |
| Rohranschluss-Standard | EN 1092-2 |
| Anschlusstyp | DIN |
| Anschlussgröße | DN 100 |
| Nenndruckstufe | PN 16 |
| Einbaulänge | 550 mm |
| Grösse Motorflansch | FF165 |
| Code für Rohranschluss | F |
| Code Anschl. Art | F |
| Medientemperaturbereich | -25 .. 120 °C |
| Medientemp. bei Datenerfassung | 20 °C |
| Dichte | 998.2 kg/m³ |
| Bauart des Motors | INNOMOTICS |
| Motorbemessungsleistung P2 | 1.5 kW |
| Netzfrequenz | 50 Hz |
| Bemessungsspannung | 3 x 220-240D/380-420Y V |
| Bemessungsstrom | 5.5/3.15 A |
| Anlaufstrom | 730 % |
| Leistungsfaktor Cos phi | 0.8 |
| Nenn-Drehzahl | 1445 1/min |
| Wirkungsgrad | IE3 85,3% |
| IE-Wirkungsgradklasse | IE3 |
| Motorwirkungsgrad bei Vollast | 85.3 % |
| Motorwirkungsgrad bei 3/4-Last | 86 % |
| Motorwirkungsgrad bei halber Last | 85.2 % |
| Motorpole | 4 |
| Schutzart (gemäß IEC 34-5) | IP55 |
| Wärmeklasse (IEC 85) | F |
| eingebauter Motorschutz | keine |
| Motor - Produktnummer | 83V02206 |
| Frequenzumrichter | ohne |
| Mindesteffizienzindex MEI ≥ | 0.70 |
| Versandvol. | 0.39 m³ |
| Herkunftsland | HU |
| Zolltarif Nr. | 84137051 |
