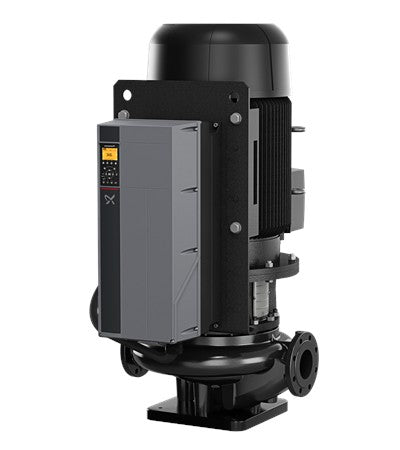

Grundfos Einstufige Inlinepumpen TPE 100-650/2 NC-A3-F-Y-DQQE-UW1 - Art. 99474436
Artikel-Nr.: 99474436
Teilen via
- Aktuell verfügbar
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Pumpendrehzahl, auf der die Pumpendaten beruhen | 2978 1/min |
| Nennförderstrom | 212.4 m³/h |
| Nennförderhöhe | 63.1 m |
| Maximale Förderhöhe | 650 dm |
| Tatsächlicher Laufraddurchmesser | 230 mm |
| Gleitringdichtung | DQQE |
| GLRD Code | DQQE |
| ISO Abnahmekl. | ISO9906:2012 3B |
| Pumpenausführung | A3 |
| Code Ausführung | A3 |
| Pumpengehäuse | Kugelgraphit |
| Pumpenmantel | EN-GJS-400-18-LT |
| Pumpengehäuse | ASTM Grade 60-40-18 |
| Laufradwerkstoff | Bronze |
| Laufrad | CuSn10-C |
| Typenschlüssel für Material | Y |
| Code Material | Y |
| Umgebungstemperatur | -10 .. 50 °C |
| Max. Betriebsdruck | 25 bar |
| Max. Druck bei vorgegebener Temperatur | 25 bar / 140 °C |
| Rohranschluss-Standard | EN 1092-2 |
| Anschlusstyp | DIN |
| Anschlussgröße | DN 100 |
| Nenndruckstufe | PN 25 |
| Einbaulänge | 670 mm |
| Grösse Motorflansch | FF500 |
| Code für Rohranschluss | F |
| Code Anschl. Art | F |
| Medientemperaturbereich | -40 .. 140 °C |
| Medientemp. bei Datenerfassung | 20 °C |
| Dichte | 998.2 kg/m³ |
| Bauart des Motors | INNOMOTICS |
| Motorbemessungsleistung P2 | 55 kW |
| Netzfrequenz | 50 Hz |
| Bemessungsspannung | 3 x 380-420D/660-725Y V |
| Bemessungsstrom | 80.0/46.5 A |
| Anlaufstrom | 880 % |
| Leistungsfaktor Cos phi | 0.85 |
| Nenn-Drehzahl | 2970 1/min |
| Wirkungsgrad | IE4 94,5% |
| IE-Wirkungsgradklasse | IE4 |
| Motorwirkungsgrad bei Vollast | 94.5 % |
| Motorwirkungsgrad bei 3/4-Last | 94.3 % |
| Motorwirkungsgrad bei halber Last | 93.3 % |
| Motorpole | 2 |
| Schutzart (gemäß IEC 34-5) | IP55 |
| Wärmeklasse (IEC 85) | F |
| eingebauter Motorschutz | PTC |
| Motor - Produktnummer | 99454141 |
| VFD-Produktnummer | 99616826 |
| Frequenzumrichter | integriert |
| Frequenzumrichtertyp | CUE 3X380-500V IP55 RUG 55KW |
| Zulassung für Frequenzumrichter | CE, CULUS, C-TICK |
| Mindesteffizienzindex MEI ≥ | 0.70 |
| Versandvol. | 2.07 m³ |
| Konfi. Datei Nr. | 99465393 |
| Herkunftsland | HU |
| Zolltarif Nr. | 84137051 |
