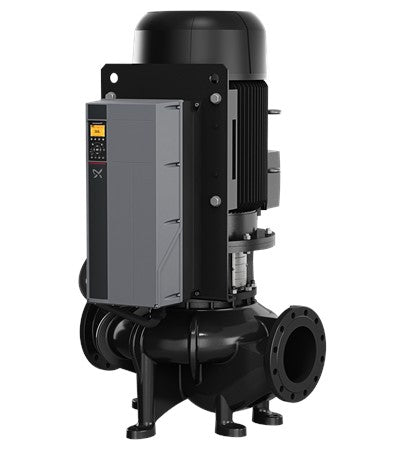

Grundfos Einstufige Inlinepumpen TPE 200-360/4 NC-A-F-B-BQQE-TW3 - Art. 99474359
Artikel-Nr.: 99474359
Teilen via
- Aktuell verfügbar
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Pumpendrehzahl, auf der die Pumpendaten beruhen | 1487 1/min |
| Nennförderstrom | 382 m³/h |
| Nennförderhöhe | 31.88 m |
| Maximale Förderhöhe | 360 dm |
| Tatsächlicher Laufraddurchmesser | 325 mm |
| Gleitringdichtung | BQQE |
| GLRD Code | BQQE |
| ISO Abnahmekl. | ISO9906:2012 3B |
| Pumpenausführung | A |
| Code Ausführung | A |
| Pumpengehäuse | Grauguss |
| Pumpenmantel | EN-GJL-250 |
| Pumpengehäuse | ASTM class 35 |
| Laufradwerkstoff | Bronze |
| Laufrad | CuSn10-C |
| Typenschlüssel für Material | B |
| Code Material | B |
| Umgebungstemperatur | -10 .. 50 °C |
| Max. Betriebsdruck | 16 bar |
| Max. Druck bei vorgegebener Temperatur | 16 bar / 120 °C |
| Rohranschluss-Standard | EN 1092-2 |
| Anschlusstyp | DIN |
| Anschlussgröße | DN 200 |
| Nenndruckstufe | PN 16 |
| Einbaulänge | 1000 mm |
| Grösse Motorflansch | FF400 |
| Code für Rohranschluss | F |
| Code Anschl. Art | F |
| Medientemperaturbereich | -25 .. 120 °C |
| Medientemp. bei Datenerfassung | 20 °C |
| Dichte | 998.2 kg/m³ |
| Bauart des Motors | INNOMOTICS |
| Motorbemessungsleistung P2 | 45 kW |
| Netzfrequenz | 50 Hz |
| Bemessungsspannung | 3 x 380-420D/660-725Y V |
| Bemessungsstrom | 81.0/47.0 A |
| Anlaufstrom | 800 % |
| Leistungsfaktor Cos phi | 0.84 |
| Nenn-Drehzahl | 1485 1/min |
| Wirkungsgrad | IE4 95,4% |
| IE-Wirkungsgradklasse | IE4 |
| Motorwirkungsgrad bei Vollast | 95.4 % |
| Motorwirkungsgrad bei 3/4-Last | 95.7 % |
| Motorwirkungsgrad bei halber Last | 95.4 % |
| Motorpole | 4 |
| Schutzart (gemäß IEC 34-5) | IP55 |
| Wärmeklasse (IEC 85) | F |
| eingebauter Motorschutz | PTC |
| Motor - Produktnummer | 99454145 |
| VFD-Produktnummer | 99616825 |
| Frequenzumrichter | integriert |
| Frequenzumrichtertyp | CUE 3X380-500V IP55 RUG 45KW |
| Zulassung für Frequenzumrichter | CE, CULUS, C-TICK |
| Mindesteffizienzindex MEI ≥ | 0.70 |
| Versandvol. | 3.55 m³ |
| Konfi. Datei Nr. | 99465421 |
| Herkunftsland | HU |
| Zolltarif Nr. | 84137051 |
