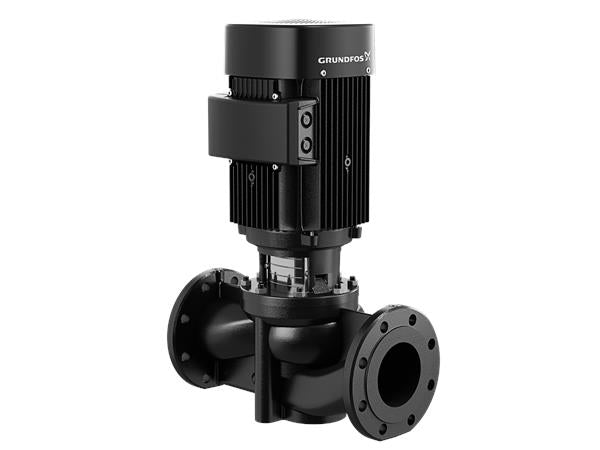

GRUNDFOS Einstufigeinlinepumpe TP 32-30/4 A-F-A-BQQE-AW3 Art. 98957943
Artikel-Nr.: 98957943
Teilen via
- Aktuell verfügbar
Technische Daten
TP 32-30/4 A-F-A-BQQE-AW3
Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Die Pumpe ist mit einer nicht entlasteten Gummi-Faltenbalgdichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 6/10 gemäß EN 1092-2 und ISO 7005-2. Die Pumpe ist mit einem lüftergekühlten Asynchronmotor ausgerüstet.
| ART DER STEUERUNG: | ||
| Frequency converter: | ohne | |
| FÖRDERMEDIUM: | ||
| Medientemperaturbereich: | -25 .. 120 °C | |
| TECHNISCHE DATEN: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 1400 1/min | |
| Nennförderstrom: | 5.9 m³/h | |
| Nennförderhöhe: | 1.8 m | |
| Tatsächlicher Laufraddurchmesser: | 86 mm | |
| GLRD Code: | BQQE | |
| ISO Abnahmekl.: | ISO9906:2012 3B2 | |
| WERKSTOFFE: | ||
| Pumpengehäuse: | Grauguss | |
| Pumpenmantel: | EN-GJL-250 | |
| Pumpengehäuse: | ASTM class 35 | |
| Laufradwerkstoff: | Edelstahl | |
| Laufrad: | EN 1.4301 | |
| Laufradwerkstoff gemäß ASTM: | AISI 304 | |
| INSTALLATION: | ||
| Umgebungstemperatur: | -20 .. 40 °C | |
| Max. Betriebsdruck: | 10 bar | |
| Max. Druck bei vorgegebener Temperatur: | 10 bar / 120 °C | |
| Anschlusstyp: | DIN | |
| Anschlussgröße: | DN 32 | |
| Nenndruckstufe: | PN 6/10 | |
| Port-to-port length: | 220 mm | |
| Grösse Motorflansch: | FT75 | |
| ELEKTRISCHE DATEN: | ||
| Bauart des Motors: | SIEMENS | |
| Motorbemessungsleistung P2: | 0.12 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 3 x 220-240/380-415 V | |
| Bemessungsstrom: | 0,74-0,8/0,43-0,46 A | |
| Anlaufstrom: | 310-310 % | |
| Leistungsfaktor Cos phi: | 0.66 | |
| Nenn-Drehzahl: | 1390 1/min | |
| Wirkungsgrad: | IE2 59,1% | |
| IE-Wirkungsgradklasse: | IE2 | |
| Motorwirkungsgrad bei Vollast: | 59.1-59.1 % | |
| Motorwirkungsgrad bei 3/4-Last: | 56.4-56.4 % | |
| Motorwirkungsgrad bei halber Last: | 49-49 % | |
| Motorpole: | 4 | |
| Schutzart (gemäß IEC 34-5): | IP55 | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 99995098 | |
| SONSTIGES: | ||
| Nettogewicht: | 16 kg | |
| Bruttogewicht: | 19.5 kg | |
| Versandvol.: | 0.08 m³ | |
| Dänische VVS Nr.: | 381821030 | |
| Finische LVI Nr.: | 4616007 | |
| Norwegische NRF Nr.: | 9043529 | |
| Herkunftsland: | HU | |
| Zolltarif Nr.: | 84137051 | |
