GRUNDFOS Eintauchpumpe MTR 1S-17/17 A-W-A-HUUV Art. 96514972
Artikel-Nr.: 96514972
Teilen via
- Aktuell verfügbar
Technische Daten
MTR 1S-17/17 A-W-A-HUUV
Die Patronendichtung verspricht eine hohe Zuverlässigkeit und Servicefreundlichkeit. Die Pumpe ist mit einem 3-phasigen, lüftergekühlten Asynchronmotor ausgestattet.
Mehrstufige, tauchbare, selbstansaugende Kreiselpumpe für die vertikale Aufstellung in Behältern usw. Die medienberührten Bauteile der Pumpe sind aus Grauguss (Kopf und Fusstück) und Edelstahl. Die Pumpe weist die folgenden Eigenschaften auf:
|

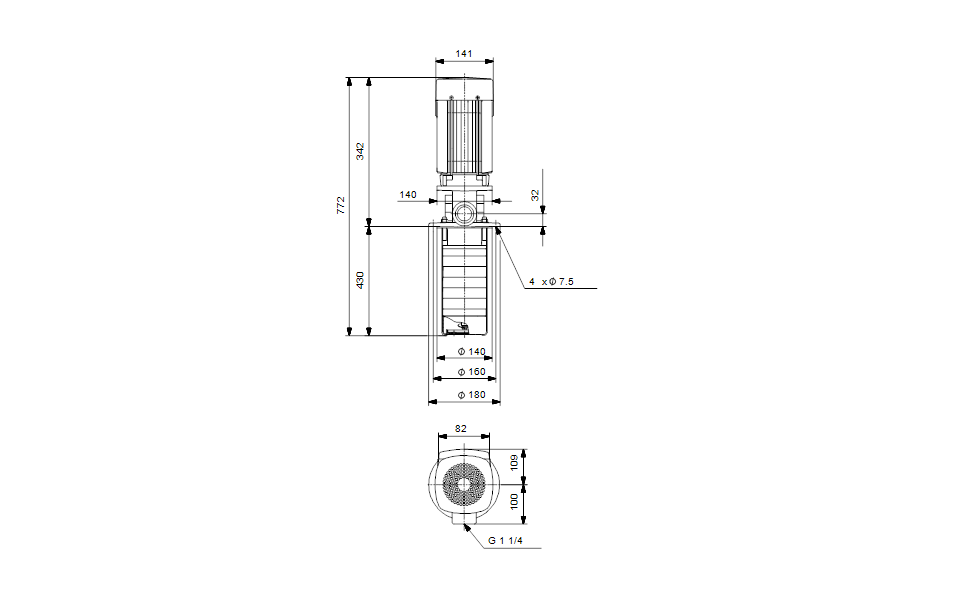

| Eintauchtiefe: | 430 mm | |
| Art der Steuerung: | ||
| Frequency converter: | ohne | |
| Fördermedium: | ||
| Fördermedium: | Emulsion | |
| Medientemperaturbereich: | -10 .. 90 °C | |
| Medientemperatur während des Betriebs: | 20 °C | |
| Dichte: | 998.2 kg/m³ | |
| Technische Daten: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 3463 1/min | |
| Nennförderstrom: | 18.3 l/min | |
| Nennförderhöhe: | 97.5 m | |
| Anzahl der Laufradkammern: | 17 | |
| Rücklauf zum Behälter: | nein | |
| Pumpe Ausrichtung: | vertikal | |
| GLRD Code: | HUUV | |
| Zulassungen: | CE,EAC | |
| Approvals for motor: | EAC,RCMMorocco | |
| ISO Abnahmekl.: | ISO9906:2012 3B | |
| Werkstoffe: | ||
| Werkstoff des Pumpenkopfs: | Grauguss | |
| Pumpenkopf: | EN 1561 EN-GJL-200 | |
| ASTM A48-25B | ||
| Laufradwerkstoff: | Edelstahl | |
| Laufrad: | EN 1.4301 | |
| Laufradwerkstoff gemäß ASTM: | AISI 304 | |
| Installation: | ||
| Maximale Umgebungstemperatur: | 60 °C | |
| Max. Betriebsdruck: | 25 bar | |
| Max. Druck bei vorgegebener Temperatur: | 25 bar / 90 °C | |
| Anschlusstyp: | G internal thread | |
| Größe des Druckanschlusses: | 1 1/4 inch | |
| Eintauchtiefe: | 430 mm | |
| Grösse Motorflansch: | FT100 | |
| Elektrische Daten: | ||
| Std. Motor: | IEC | |
| Bauart des Motors: | 80B | |
| Motorbemessungsleistung P2: | 1.1 kW | |
| Netzfrequenz: | 60 Hz | |
| Geeignet für 50/60 Hz: | nein | |
| Bemessungsspannung: | 3 x 220-255D/380-440Y V | |
| Bemessungsstrom: | 4,20-3,85/2,45-2,22 A | |
| Anlaufstrom: | 610-790 % | |
| Leistungsfaktor Cos phi: | 0.88-0.82 | |
| Nenn-Drehzahl: | 3390-3460 1/min | |
| Wirkungsgrad: | IE1 78,5% - IE2 82,5% | |
| IE-Wirkungsgradklasse: | IE1 - IE2 | |
| Motorwirkungsgrad bei Vollast: | 78.5-82.5 % | |
| Motorwirkungsgrad bei 3/4-Last: | 85.0-85.0 % | |
| Motorwirkungsgrad bei halber Last: | 84.5-83.5 % | |
| Motorpole: | 2 | |
| Schutzart (gemäß IEC 34-5): | 55 Dust/Jetting | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 85D05105 | |
| Sonstiges: | ||
| Position des Klemmkastens: | 6 Uhr | |
| Mindesteffizienzindex MEI ≥: | 0.67 | |
| Nettogewicht: | 16.9 kg | |
| Bruttogewicht: | 20.5 kg | |
| Versandvol.: | 0.08 m³ | |
