MTRE 1-5/5
Die medienberührten Bauteile der Pumpe sind aus Grauguss (Kopf und Fusstück) und Edelstahl. Die Pumpe weist die folgenden Eigenschaften auf:
- Einbaulänge gemäß DIN 5440.
- Laufräder, Zwischenkammern und die Keilwelle bestehen aus Edelstahl.
- Gleitringdichtung gemäß EN 12756.
- Die Kraftübertragung erfolgt über eine geteilte Kupplung.
|
|
Die Patronendichtung verspricht eine hohe Zuverlässigkeit und Servicefreundlichkeit. Die Pumpe ist mit einem 1-phasigen, lüftergekühlten Asynchronmotor ausgestattet. Zur Drehzahlregelung verfügt der Motor über einen Frequenzumrichter und PI-Regler, die im Klemmenkasten des Motors untergebracht sind. Die elektronische Drehzahlregelung ermöglicht eine kontinuierliche Anpassung der Motordrehzahl und damit der Pumpenleistung an den aktuellen Bedarf. Im Klemmenkasten befinden sich Klemmen für folgende Anschlussmöglichkeiten:
- Eingang für Pumpe EIN/AUS (potentialfreier Kontakt)
- externe Sollwerteinstellung über Analogsignal 0-10 V oder 0(4)-20 mA
- 10 V-Spannungsversorgung für das Potentiometer zur Sollwerteinstellung, Imax = 5 mA
- 1 analoger Sensoreingang 0-10 V oder 0(4)-20 mA
- 24 V-Spannungsversorgung für einen Sensor, Imax = 40 mA
- 1 Analogausgang
- 3 Digitaleingänge
- 1 potentialfreies Störmelderelais mit Umschaltkontakt zur Meldung von "Störung", "Betrieb" oder "Bereit"
- RS-485 GENIbus-Schnittstelle.
|
|

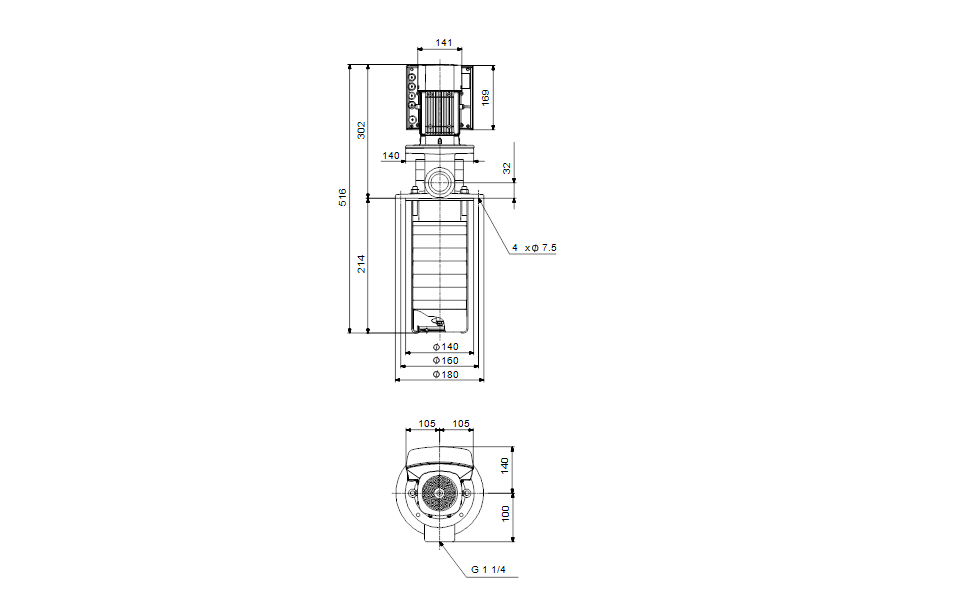

| Eintauchtiefe: |
|
214 mm |
|
| Fördermedium: |
| Fördermedium: |
|
Emulsion |
| Medientemperaturbereich: |
|
-10 .. 90 °C |
| Medientemperatur während des Betriebs: |
|
20 °C |
| Dichte: |
|
998.2 kg/m³ |
|
| Technische Daten: |
| Pumpendrehzahl, auf der die Pumpendaten beruhen: |
|
2757 1/min |
| Nennförderstrom: |
|
30 l/min |
| Nennförderhöhe: |
|
24 m |
| Anzahl der Laufradkammern: |
|
5 |
| GLRD Code: |
|
HUUV |
|
| Werkstoffe: |
| Werkstoff des Pumpenkopfs: |
|
Grauguss |
| Pumpenkopf: |
|
EN-GJL-200 |
| |
|
25B |
| Laufradwerkstoff: |
|
Edelstahl |
| Laufrad: |
|
1.4301 |
| Laufradwerkstoff gemäß ASTM: |
|
304 |
|
| Installation: |
| Maximale Umgebungstemperatur: |
|
40 °C |
| Max. Betriebsdruck: |
|
25 bar |
| Anschlusstyp: |
|
G |
| Größe des Druckanschlusses: |
|
1 1/4 inch |
| Grösse Motorflansch: |
|
FT85 |
|
| Elektrische Daten: |
| Bauart des Motors: |
|
71A |
| Motorbemessungsleistung P2: |
|
0.37 kW |
| Netzfrequenz: |
|
50 Hz |
| Bemessungsspannung: |
|
1 x 200-240 V |
| Bemessungsstrom: |
|
3.00-2.50 A |
| Leistungsfaktor Cos phi: |
|
0.96 |
| Nenn-Drehzahl: |
|
360-2840 1/min |
| Motorwirkungsgrad bei Vollast: |
|
68 % |
| Motorpole: |
|
2 |
| Schutzart (gemäß IEC 34-5): |
|
IP55 |
| Wärmeklasse (IEC 85): |
|
F |
| Motor - Produktnummer: |
|
85755102 |
|
| Sonstiges: |
| Mindesteffizienzindex MEI ≥: |
|
0.70 |
| Nettogewicht: |
|
19.8 kg |
| Bruttogewicht: |
|
22.6 kg |
| Versandvol.: |
|
0.04 m³ |
|
