GRUNDFOS Eintauchpumpe MTS 20-100 R38 Art. 95009791
Artikel-Nr.: 95009791
- Aktuell verfügbar
Dreispindelige, selbstansaugende Schraubenspindelpumpe in Flanschausführung (DIN ISO 3019-2) mit speziell oberflächengehärteten Antriebs- und Laufspindeln.
Die Laufspindeln werden hydraulisch angetrieben und der Axialschub vollständig hydrostatisch ausgeglichen. Mit angeflanschtem IEC-Motor, ab 3,0 kW mit Kaltleitertemperaturfühler (PTC) nach DIN 44082. Kraftübertragung über Normkupplung. Aufstellungsart: Behälteraufbau mit Anordnung des Druckstutzens oberhalb des Tankdeckels, Pumpe eingetaucht
MTS-Pumpen dienen zum Fördern von gut schmierenden, nicht abrasiven Kühlschmierstoffen (Schneidöle, Wasser / Öl-Emulsionen mit min 3% Öl-Anteil).
Schraubenspindelpumpen müssen generell aus Sicherheitsgründen mit einem Druckbegrenzungsventil ausgerüstet werden. Entsprechende Ventile sind im Zubehör erhältlich oder bauseits zu stellen.
Auslegungsdaten
| Fördermenge: | l/min. | |
| Druck: | bar | |

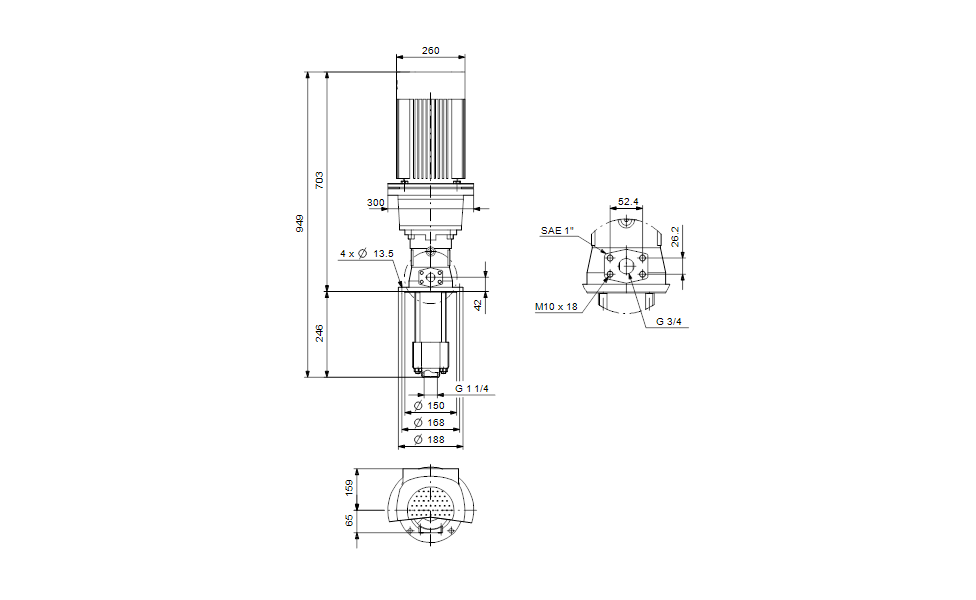

| Eintauchtiefe: | 246 mmmm | |
| Fördermedium: | ||
| Fördermedium: | Emulsion | |
| Maximale Medientemperatur: | 80 °C | |
| Medientemperatur während des Betriebs: | 20 °C | |
| Dichte: | 998.2 kg/m³ | |
| Technische Daten: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 2900 1/min | |
| Nennvolumenstrom: | 16.4 l/min | |
| Gleitringdichtung: | DQ | |
| Zulassungen: | CE | |
| Approvals for motor: | CE,EAC,UKCA,SEPROMorocco | |
| Energy approvals for motor: | CE | |
| Installation: | ||
| Maximale Umgebungstemperatur: | 60 °C | |
| Max. Betriebsdruck: | 100 bar | |
| Anschluss Saugstutzen: | G1 1/4" | |
| Anschluss Druckstutzen: | G 3/4" / SAE 1" | |
| Flanschgröße des Motors: | FF265 | |
| Elektrische Daten: | ||
| Bauart des Motors: | 132SB | |
| Motorbemessungsleistung P2: | 7.5 kW | |
| Leistungsbedarf (P2) der Pumpe: | 5.5 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 3 x 380-415D/660-690Y V | |
| Bemessungsstrom: | 14,8-13,6/8,50-8,10 A | |
| Anlaufstrom: | 780-910 % | |
| Leistungsfaktor Cos phi: | 0.89-0.88 | |
| Nenn-Drehzahl: | 2920-2930 1/min | |
| Wirkungsgrad: | IE2 88,1% | |
| IE-Wirkungsgradklasse: | IE2 | |
| Motorwirkungsgrad bei Vollast: | 88.1-88.1 % | |
| Motorwirkungsgrad bei 3/4-Last: | 90.5-90.5 % | |
| Motorwirkungsgrad bei halber Last: | 91.0-90.0 % | |
| Motorpole: | 2 | |
| Schutzart (gemäß IEC 34-5): | 55 Dust/Jetting | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 87360232 | |
| Sonstiges: | ||
| Nettogewicht: | 90 kg | |
