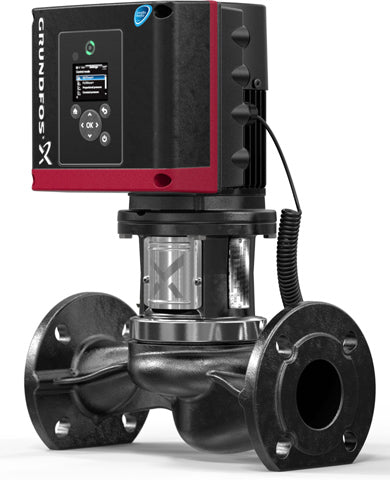

GRUNDFOS Einstufige Inlinepumpe TPE3 32-200-S A-F-A-BUBE Art. 98416368
Artikel-Nr.: 98416368
- Aktuell verfügbar
TPE3 32-200-S A-F-A-BUBE
Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 16 gemäß EN 1092-2 und ISO 7005-2. Die Pumpe ist mit einem lüftergekühlten Permanentmagnet-Synchronmotor ausgerüstet. Der Motorwirkungsgrad entspricht der Energieeffizienzklasse IE5 gemäß IEC 60034-30-2. Zur Drehzahlregelung verfügt der Motor über einen Frequenzumrichter und PI-Regler, die im Klemmenkasten des Motors untergebracht sind. Die elektronische Drehzahlregelung ermöglicht eine kontinuierliche Anpassung der Motordrehzahl und damit der Pumpenleistung an den aktuellen Bedarf. Die Pumpe ist mit einem kombinierten Temperatur-Differenzdruck-Sensor ausgestattet.
Fördermedium:
Fördermedium: Wasser
Medientemperaturbereich: 0 .. 120 °C
Medientemperatur während des Betriebs: 20 °C
Dichte: 998.2 kg/m³
Technische Daten:
Pumpendrehzahl, auf der die Pumpendaten beruhen: 5200 1/min
Nennförderstrom: 14.9 m³/h
Nennförderhöhe: 13.8 m
GLRD Code: BUBE
ISO Abnahmekl.: ISO9906:2012 3B
Werkstoffe:
Pumpengehäuse: Grauguss
Laufradwerkstoff: Verbundwerkstoff aus PES/PP mit 30 % Glasfaseranteil
Installation:
Maximale Umgebungstemperatur: 50 °C
Max. Betriebsdruck: 16 bar
Anschlusstyp: DIN
Anschlussgröße: DN 32
Nenndruckstufe: PN 16
Einbaulänge: 220 mm
Elektrische Daten:
Bauart des Motors: 80A
Motorbemessungsleistung P2: 0.75 kW
Netzfrequenz: 50 / 60 Hz
Bemessungsspannung: 3 x 380-500 V
Bemessungsstrom: 1.7-1.6 A
Leistungsfaktor Cos phi: 0.82-0.66
Nenn-Drehzahl: 480-5900 1/min
Wirkungsgrad: 88.1%
IE-Wirkungsgradklasse: IE5
Motorwirkungsgrad bei Vollast: 88.1 %
Schutzart (gemäß IEC 34-5): IP55
Wärmeklasse (IEC 85): F
Motor - Produktnummer: 99137897
Sonstiges:
Mindesteffizienzindex MEI ≥: 0.7
Nettogewicht: 24.8 kg
Bruttogewicht: 32.3 kg
Versandvol.: 0.1 m³
