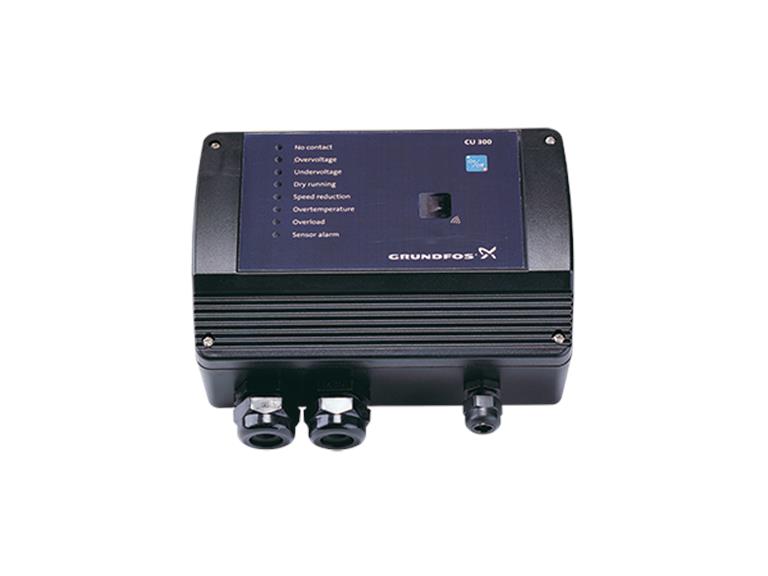

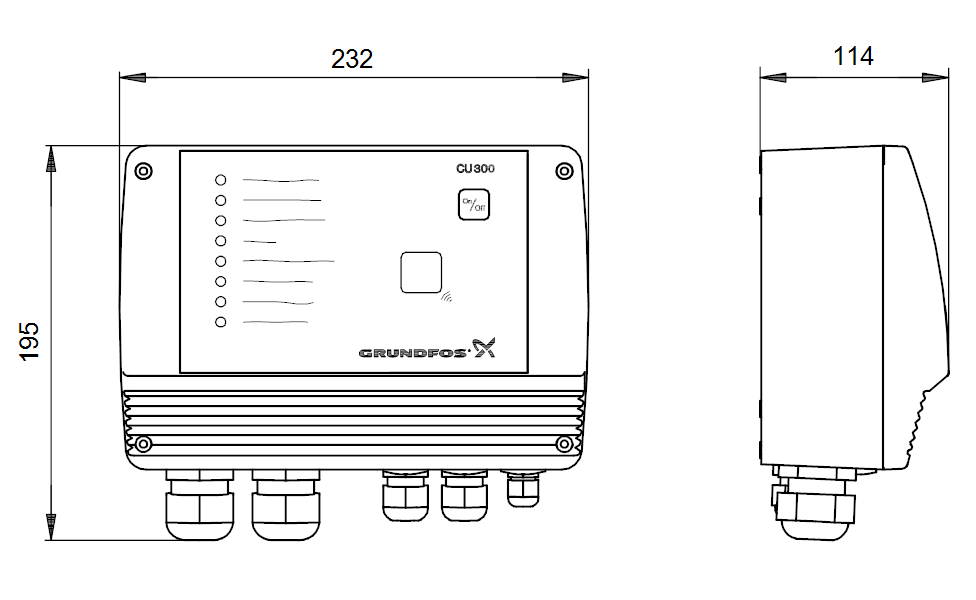

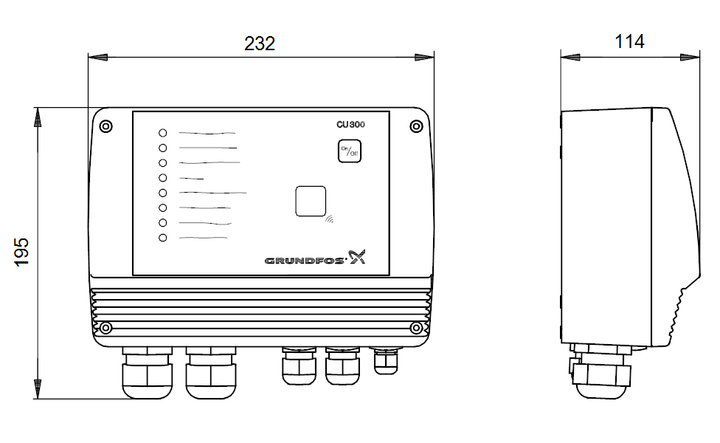

Schalt- und Regelgerät CU 300
Elektronisches Schalt- und Regelgerät mit Zweiweg-Kommunikation zwischen Motor und CU 300 zur Regelung und zum Schutz von 3" Unterwasser- pumpen Baureihe SQE/SQE-NE bis 11 A für Nennspannungen von 1x200 V bis 1x240 V, 50/60 Hz, PE.
Zur Überwachung und zum Schutz folgender Parameter (Einstellung über R100):
- Zweiweg-Kommunikation
- Überspannung
- Unterspannung
- Trockenlaufschutz
- Überlastschutz durch Drehzahlanpassung
- Motorübertemperatur
- Überlast
- Sensoralarmanzeige externer Sensoren
|
|
Alle Parameter werden am Gerät durch Leuchtdioden angezeigt.
Das CU 300 enthält standardmäßig:
- Ein/Aus/Reset-Taster mit Leuchtdiodenanzeige
- Selbstdiagnose der Steuerkarte mit Leucht- diodenanzeige
- Selbstdiagnose des Leistungsteiles für interne Spannungsversorgung 5V, 10V, 24V und Überlast durch Leuchtdioden
- Digitaleingang + 24 VDC für externen Start/ Stop
- 2 Analogeingänge für externe Sensoren (0-20 mA, 4-20 mA, 0-10 VDC, 2-10 VDC)
- Anschluss für potentialfreie Sammelstörmeldung
- Automatische Wiedereinschaltfunktion
- Infrarotschnittstelle für drahtlose Infrarot- Kommunikation mit Handbedien- und Diagnosegerät R100
|
|
Zusätzlich sind folgende Funktion mit dem R100 möglich:
- Drahtlose Infrarot-Kommunikation ermöglicht die Anpassung der werksseitigen Einstellungen und die Überwachung der Installation durch Aufrufen aktueller Betriebsdaten, z.B. Stromverbrauch, Versorgungsspannung, Anzahl der Betriebsstunden und Pumpenstarts sowie der Leistungsaufnahme.
|
|
- Konstantdruckregelung mittels Sensoren
- Grundwasserabsenkfunktion
- Regelung für konstanten Wasserstand im Brunnen mittels Sensoren
- Drehzahlverstellung der SQE Pumpe durch Potentiometer (Typ SPP 1)
- Ausdrucken aktueller Betriebsdaten über IR-Drucker
|
|
R100 und erf. Sensoren sind nicht im Liefer- umfang enthalten.
| Technische Daten: |
| Rel. Luftfeuchte : |
|
95 % |
| Spannungstoleranz : |
|
+6/-10% der Nennspannung |
| Vorsicherung : |
|
max. 16 A |
|
| Technische Daten: |
| Prüfkennzeichen auf dem Typenschild: |
|
UL, CUL, JET, CISPR-14-tickmark, CE |
|
| Werkstoffe: |
| Material: |
|
PPO |
|
| Installation: |
| Umgebungstemperatur: |
|
-30 .. 50 °C |
|
| Elektrische Daten: |
| Netzfrequenz: |
|
50 / 60 Hz |
| Bemessungsspannung: |
|
1 x 100-240 V |
| Bemessungsstrom: |
|
12 A |
| Schutzart (gemäß IEC 34-5): |
|
IP55 |
|
| Sonstiges: |
| Nettogewicht: |
|
2 kg |
| Sprache: |
|
D |
| Herkunftsland: |
|
TH |
| Zolltarif Nr.: |
|
85044095 |
