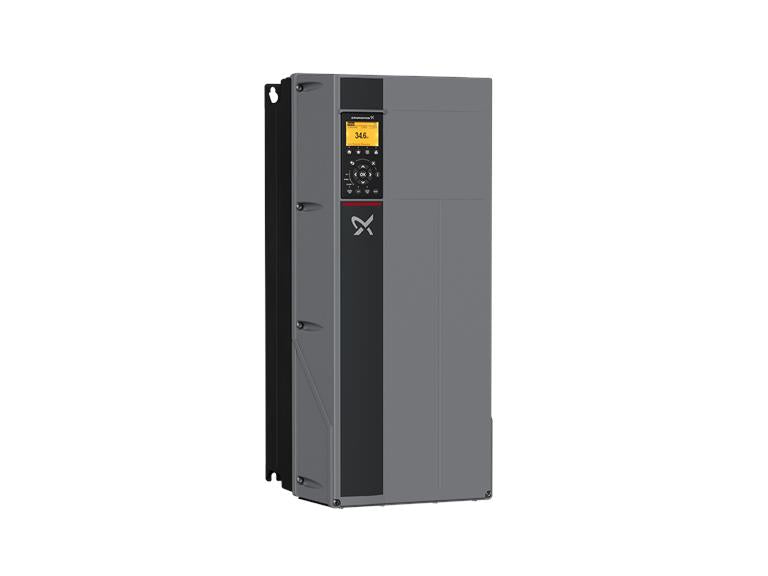

CUE 3X380-500V IP55 15KW
Externer Frequenzumrichter zur Drehzahlregelung von Grundfos Pumpen. Mit eingebautem PI-Regler und funktional ähnlicher Bedienoberfäche wie die Grundfos E-Pumpen.
- Übersichtliche Grundfos Bedienoberfläche mit Grafikdisplay
- Für Pumpenanwendungen optimierte Regelungsarten (sensorabhängig):
- Druck
- Druck mit Stoppfunktion
- proportionaler/ konstanter Differenzdruck
- Förderstrom
- Temperatur
- Niveau
- Niveau mit Stoppfunktion
- Drehzahlverstellung (offener Regelkreis, ohne Sensor)
- Inbetriebnahmeassistent
- Drehrichtungstestfunktion
- Wechselbetriebsfunktion (Zeit-/ Störumschaltung) bei 2 CUE über GENIbus vorbereitet
- Betriebsarten: Normalbetrieb, Min, Max, Stopp
- Externe Sollwertverschiebung über Analogeingang (parametrierbar)
- Alarmspeicher für Alarmhistorie von 5 Alarmen/ Warnungen
- Motor Stillstandsheizfunktion
- Grenzwertüberwachungsfunktion für Analogeingänge
- Integrierter Motorschutz gegen Überstrom, thermische Überlastung und blockieren durch Strommessung
- Integrierter Funkentstöreingangsfilter für die Netzversorgungsseite
- RS-485 Datenbus–Schnittstelle mit Grundfos GENIBusprotokoll
- LED –Leuchten für Stopp, Ein, Alarm
- Analogeingang 0-10V für externe Sollwertverschiebung, umstellbar auf (0)4-20mA
- Analogeingang 0/4-20mA für Sensor
- Analogausgang 0/4-20mA (optional über Grundfos Service konfigurierbar)
- 4 parametrierbare digitale Eingänge (z.B. Ein/Aus, Trockenlaufschutz, Min, Reset, etc.)
- 2 parametrierbare Ausgangswechselrelais (z.B. Betrieb, Alarm, Bereit, Grenzwert, etc. )
|
|
Optional erweiterbare Eingänge über Zusatzmodul MCB 114 Schutzart: IP 20* / IP 54*
- nicht zutreffendes bitte streichen
|
|
| Technische Daten: |
| Prüfkennzeichen auf dem Typenschild: |
|
CE, CULUS, C-TICK |
|
| Installation: |
| Umgebungstemperatur: |
|
0 .. 45 °C |
| Relative Luftfeuchte: |
|
5-95 % |
|
| Elektrische Daten: |
| Motorbemessungsleistung P2: |
|
15 kW |
| Netzfrequenz: |
|
50 / 60 Hz |
| Bemessungsspannung: |
|
3 x 380-440/441-500 V |
| Nennstrom: |
|
32-27 A |
| Maximale Stromaufnahme: |
|
32 A |
| Effizienz bei Volllast: |
|
98 % |
| Schutzart (gemäß IEC 34-5): |
|
IP55 |
|
| Sonstiges: |
| Nettogewicht: |
|
23 kg |
| Bruttogewicht: |
|
23.2 kg |
| Dänische VVS Nr.: |
|
382996150 |
| Herkunftsland: |
|
DK |
| Zolltarif Nr.: |
|
85044095 |
|
