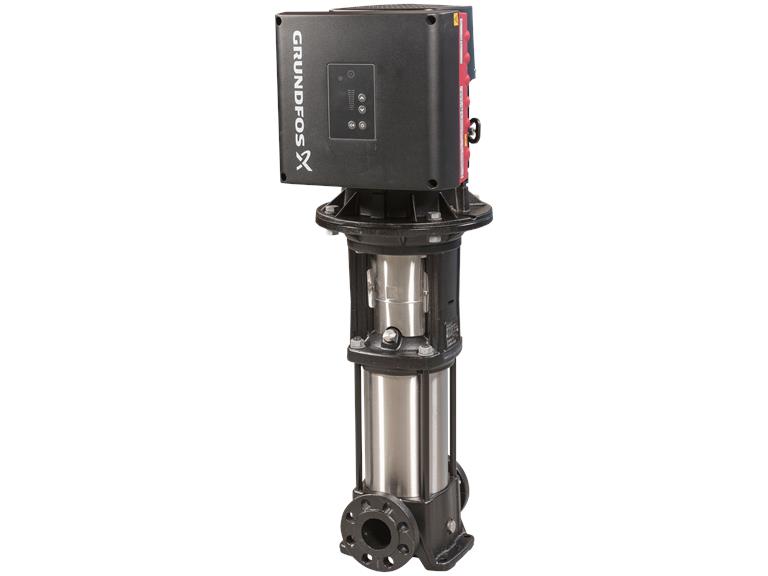

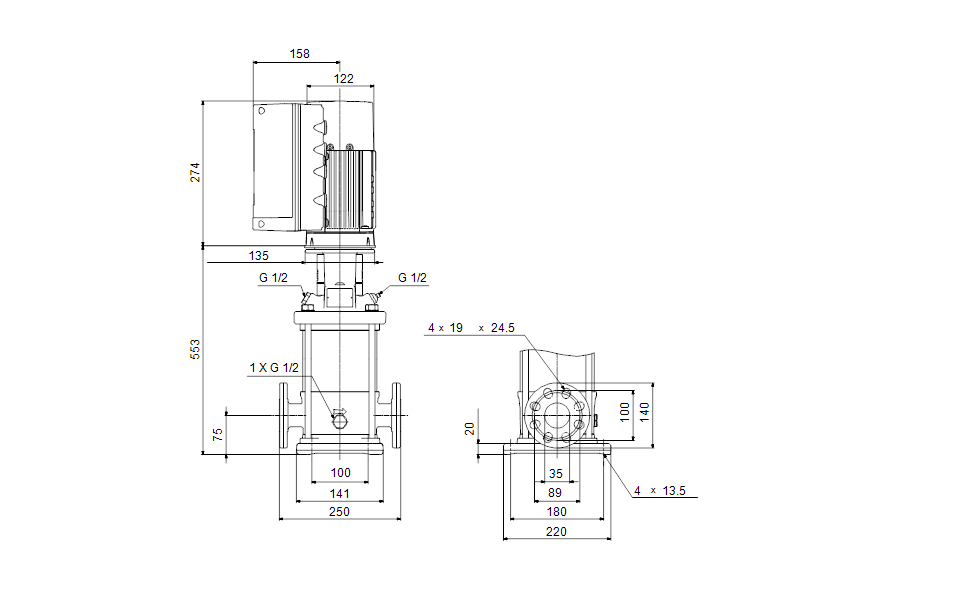

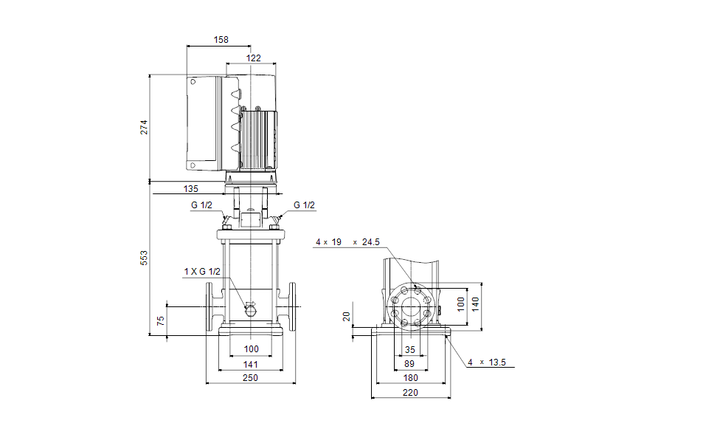

CRE 3-17 A-FGJ-A-E-HQQE

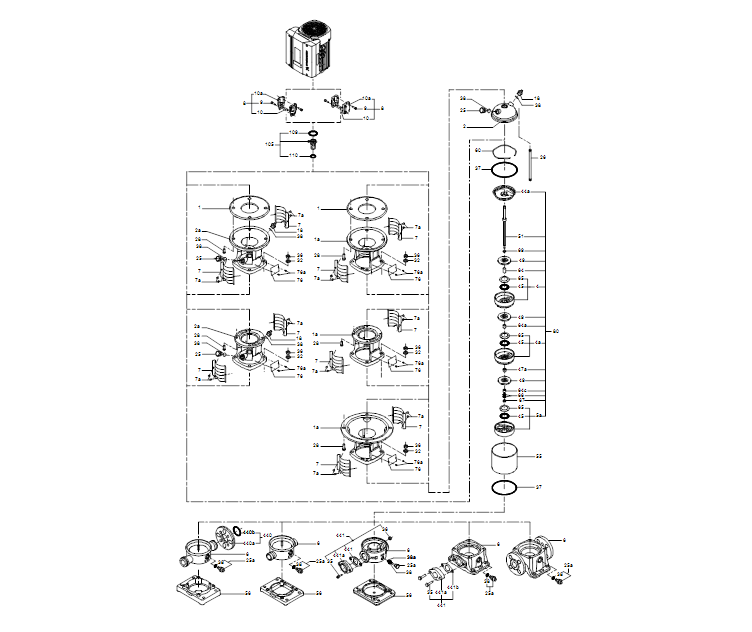

Vertikale, mehrstufige Kreiselpumpe mit gegenüberliegenden Saug- und Druckstutzen (Inline-Bauweise). Die medienberührten Bauteile der Pumpe sind aus Grauguss (Kopf und Fusstück) und Edelstahl. Die Patronendichtung verspricht eine hohe Zuverlässigkeit und Servicefreundlichkeit. Die Kraftübertragung erfolgt über eine starre, geteilte Kupplung. Der Rohrleitungsanschluss erfolgt über kombinierte DIN-ANSI-JIS-Flansche. Die Pumpe ist mit einem 3-phasigen, lüftergekühlten Permanentmagnet-Synchronmotor ausgerüstet. Der Motorwirkungsgrad entspricht der Energieeffizienzklasse IE5 gemäß IEC 60034-30-2. Zur Drehzahlregelung verfügt der Motor über einen Frequenzumrichter und PI-Regler, die im Klemmenkasten des Motors untergebracht sind. Die elektronische Drehzahlregelung ermöglicht eine kontinuierliche Anpassung der Motordrehzahl und damit der Pumpenleistung an den aktuellen Bedarf. Über ein Bedienfeld am Motor-Klemmenkasten kann der Sollwert eingestellt werden. Darüber hinaus kann die Pumpe damit auch auf die Betriebsarten „MIN“, „MAX“ oder „Stopp“ eingestellt werden. Die Zustandsanzeige Grundfos Eye zeigt am Bedienfeld den Betriebszustand der Pumpe wie folgt an:
- Eingeschaltet: Motor läuft (grüne Meldeleuchten leuchten und drehen sich) oder Motor ist betriebsbereit (grüne Meldeleuchten leuchten dauerhaft)
- Warnung: Motor läuft noch (gelbe Meldeleuchten leuchten und drehen sich) oder wurde abgeschaltet (gelbe Meldeleuchten leuchten dauerhaft)
- Alarm: Motor wurde abgeschaltet (rote Meldeleuchten blinken).
|
|
Die Kommunikation mit der Pumpe ist über die App Grundfos GO Remote möglich (optional). Über die Fernsteuerung können weitere Einstellungen vorgenommen und zahlreiche Betriebsparameter ausgelesen werden, wie z. B. „Aktueller Wert“, „Drehzahl", „Leistungsaufnahme“ und „Gesamter Stromverbrauch“. Der Klemmenkasten hat mehrere Ein- und Ausgänge, so dass der Motor auch in anspruchvollen Anwendungen eingesetzt werden kann, die viele Ein- und Ausgänge erfordern:
- 2 Digitaleingänge mit fest zugeordneter Funktion
- 3 Analogeingänge 0(4)-20 mA, 0-5 V, 0-10 V oder 0,5-3,5 V
- 5 V-Spannungsversorgung für das Potentiometer und einen Sensor
- 1 Analogausgang 0-10 V oder 0(4)-20 mA
- 2 frei konfigurierbare Digitaleingänge oder offene Kollektorausgänge
- 2 Pt100/Pt1000-Eingänge
- Eingang für den LiqTec-Sensor (Trockenlaufschutz)
- Eingang und Ausgang für den Grundfos Digital Sensor
- 24 V-Spannungsversorgung für Sensoren
- 2 Melderelaisausgänge (potentialfreie Kontakte)
- GENIbus-Schnittstelle
- Schnittstelle für ein Grundfos CIM-Feldbusmodul.
|
|
| FÖRDERMEDIUM: |
| Medientemperaturbereich: |
|
-20 .. 120 °C |
|
| TECHNISCHE DATEN: |
| Pumpendrehzahl, auf der die Pumpendaten beruhen: |
|
3501 1/min |
| Nennförderstrom: |
|
3.5 m³/h |
| Nennförderhöhe: |
|
122 m |
| Pumpe Ausrichtung: |
|
vertikal |
| GLRD Anordnung: |
|
Einfache Gleitringdichtung |
| GLRD Code: |
|
HQQE |
| Zulassungen: |
|
CE,EAC,UKCA,SEPRO |
| Trinkwasserzulassungen: |
|
WRAS,ACS |
| ISO Abnahmekl.: |
|
ISO9906:2012 3B |
|
| WERKSTOFFE: |
| Fußstück: |
|
Grauguss |
| Fußstückwerkstoff gemäß EN-Norm: |
|
EN 1561 EN-GJL-200 |
| Fußstückwerkstück gemäß ASTM: |
|
ASTM A48-25B |
| Laufradwerkstoff: |
|
Edelstahl |
| Laufrad: |
|
EN 1.4301 |
| Laufradwerkstoff gemäß ASTM: |
|
AISI 304 |
| Lager: |
|
SIC |
|
| INSTALLATION: |
| Maximale Umgebungstemperatur: |
|
50 °C |
| Max. Betriebsdruck: |
|
25 bar |
| Max. Druck bei vorgegebener Temperatur: |
|
25 bar / 120 °C |
| |
|
25 bar / -20 °C |
| Anschlusstyp: |
|
DIN / ANSI / JIS |
| Größe des Saugstutzens: |
|
DN 25/32 |
| Größe des Druckanschlusses: |
|
DN 25/32 |
| Nenndruckstufe: |
|
PN 25 |
| Nennweite des Saugflansches: |
|
250 lb |
| Grösse Motorflansch: |
|
FT115 |
|

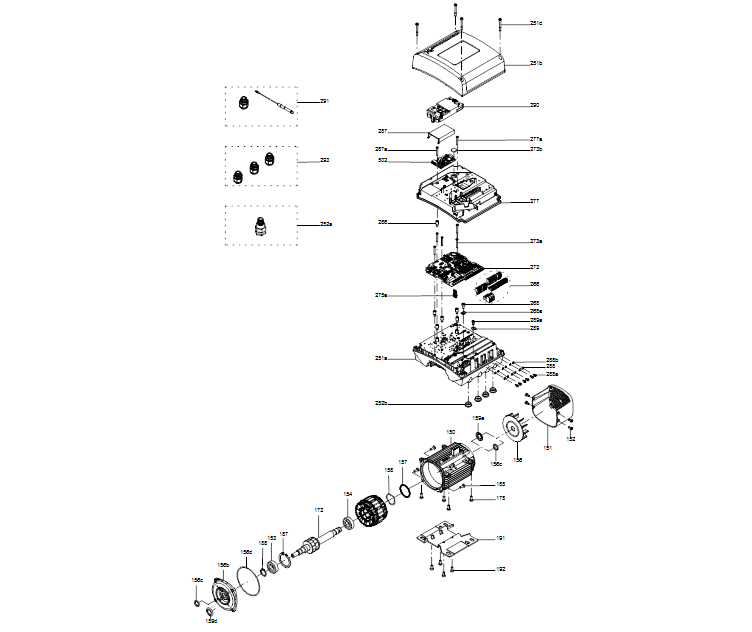

| ELEKTRISCHE DATEN: |
| Std. Motor: |
|
IEC |
| Bauart des Motors: |
|
90LD |
| Motorbemessungsleistung P2: |
|
2.2 kW |
| Leistungsbedarf (P2) der Pumpe: |
|
2.2 kW |
| Abweichende Motorgrösse zum Standard: |
|
Standard-Motorleistung |
| Netzfrequenz: |
|
50 / 60 Hz |
| Bemessungsspannung: |
|
3 x 380-500 V |
| Bemessungsstrom: |
|
4.15-3.40 A |
| Leistungsfaktor Cos phi: |
|
0.93-0.87 |
| Nenn-Drehzahl: |
|
360-4000 1/min |
| IE-Wirkungsgradklasse: |
|
IE5 |
| Motorwirkungsgrad bei Vollast: |
|
90.1 % |
| Schutzart (gemäß IEC 34-5): |
|
IP55 |
| Wärmeklasse (IEC 85): |
|
F |
| Motor - Produktnummer: |
|
98190193 |
|
| ART DER STEUERUNG: |
| Frequency converter: |
|
integriert |
| Drucksensor: |
|
nein |
|
| SONSTIGES: |
| Position des Klemmkastens: |
|
6 Uhr |
| Mindesteffizienzindex MEI ≥: |
|
0.70 |
| Nettogewicht: |
|
39.2 kg |
| Bruttogewicht: |
|
44.8 kg |
| Versandvol.: |
|
0.173 m³ |
| Dänische VVS Nr.: |
|
385941717 |
| Schwedische RSK Nr.: |
|
5855673 |
| Finische LVI Nr.: |
|
4925679 |
| Herkunftsland: |
|
HU |
| Zolltarif Nr.: |
|
84137075 |
