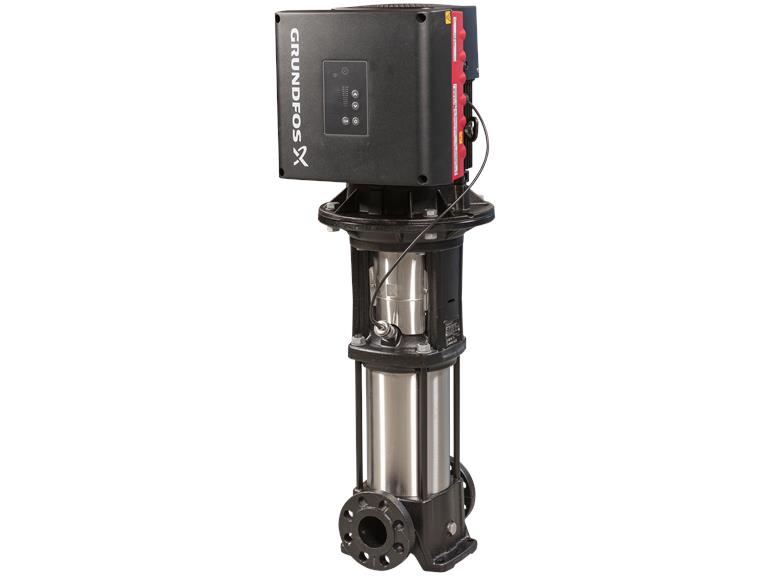

GRUNDFOS Kreiselpumpe CRE 3-17 N-FGJ-A-E-HQQE - Art. 98389720

Artikel-Nr.: 98389720

GRUNDFOS Kreiselpumpe CRE 3-17 N-FGJ-A-E-HQQE - Art. 98389720
GRUNDFOS Kreiselpumpe CRE 3-17 N-FGJ-A-E-HQQE - Art. 98389720
GRUNDFOS Kreiselpumpe CRE 3-17 N-FGJ-A-E-HQQE - Art. 98389720
GRUNDFOS Kreiselpumpe CRE 3-17 N-FGJ-A-E-HQQE - Art. 98389720

GRUNDFOS Kreiselpumpe CRE 3-17 N-FGJ-A-E-HQQE - Art. 98389720

XXX,XX €
/
20% MwSt zzgl. Versand
Teilen via
  • Auf Lager
Technische Daten
CRE 3-17 N-FGJ-A-E-HQQE

Vertikale, mehrstufige Kreiselpumpe mit gegenüberliegenden Saug- und Druckstutzen (Inline-Bauweise). Die medienberührten Bauteile der Pumpe sind aus Grauguss (Kopf und Fusstück) und Edelstahl. Die Patronendichtung verspricht eine hohe Zuverlässigkeit und Servicefreundlichkeit. Die Kraftübertragung erfolgt über eine starre, geteilte Kupplung. Der Rohrleitungsanschluss erfolgt über kombinierte DIN-ANSI-JIS-Flansche. Die Pumpe ist mit einem 3-phasigen, lüftergekühlten Permanentmagnet-Synchronmotor ausgerüstet. Der Motorwirkungsgrad entspricht der Energieeffizienzklasse IE5 gemäß IEC 60034-30-2. Zur Drehzahlregelung verfügt der Motor über einen Frequenzumrichter und PI-Regler, die im Klemmenkasten des Motors untergebracht sind. Die elektronische Drehzahlregelung ermöglicht eine kontinuierliche Anpassung der Motordrehzahl und damit der Pumpenleistung an den aktuellen Bedarf. Über ein Bedienfeld am Motor-Klemmenkasten kann der Sollwert eingestellt werden. Darüber hinaus kann die Pumpe damit auch auf die Betriebsarten „MIN“, „MAX“ oder „Stopp“ eingestellt werden. Die Zustandsanzeige Grundfos Eye zeigt am Bedienfeld den Betriebszustand der Pumpe wie folgt an:

  • Eingeschaltet: Motor läuft (grüne Meldeleuchten leuchten und drehen sich) oder Motor ist betriebsbereit (grüne Meldeleuchten leuchten dauerhaft)
  • Warnung: Motor läuft noch (gelbe Meldeleuchten leuchten und drehen sich) oder wurde abgeschaltet (gelbe Meldeleuchten leuchten dauerhaft)
  • Alarm: Motor wurde abgeschaltet (rote Meldeleuchten blinken).
Die Kommunikation mit der Pumpe ist über die App Grundfos GO Remote möglich (optional). Über die Fernsteuerung können weitere Einstellungen vorgenommen und zahlreiche Betriebsparameter ausgelesen werden, wie z. B. „Aktueller Wert“, „Drehzahl", „Leistungsaufnahme“ und „Gesamter Stromverbrauch“. Der Klemmenkasten hat mehrere Ein- und Ausgänge, so dass der Motor auch in anspruchvollen Anwendungen eingesetzt werden kann, die viele Ein- und Ausgänge erfordern:
  • 2 Digitaleingänge mit fest zugeordneter Funktion
  • 3 analoge Sensoreingänge 0(4)-20 mA, 0-5 V, 0-10 V oder 0,5-3,5 V. An einen dieser Eingänge ist der werkseitig montierte Drucksensor angeschlossen.
  • 5 V-Spannungsversorgung für das Potentiometer und einen Sensor
  • 1 Analogausgang 0-10 V oder 0(4)-20 mA
  • 2 frei konfigurierbare Digitaleingänge oder offene Kollektorausgänge
  • 2 Pt100/Pt1000-Eingänge
  • Eingang für den LiqTec-Sensor (Trockenlaufschutz)
  • Eingang und Ausgang für den Grundfos Digital Sensor
  • 24 V-Spannungsversorgung für Sensoren
  • 2 Melderelaisausgänge (potentialfreie Kontakte)
  • GENIbus-Schnittstelle
  • Schnittstelle für ein Grundfos CIM-Feldbusmodul.



FÖRDERMEDIUM:
Medientemperaturbereich:    -20 .. 120 °C

TECHNISCHE DATEN:
Pumpendrehzahl, auf der die Pumpendaten beruhen:    3501 1/min
Nennförderstrom:    3.5 m³/h
Nennförderhöhe:    122 m
Pumpe Ausrichtung:    vertikal
GLRD Anordnung:    Einfache Gleitringdichtung
GLRD Code:    HQQE
Zulassungen:    CE,EAC,UKCA,SEPRO
Trinkwasserzulassungen:    WRAS,ACS
ISO Abnahmekl.:    ISO9906:2012 3B

WERKSTOFFE:
Fußstück:    Grauguss
Fußstückwerkstoff gemäß EN-Norm:    EN 1561 EN-GJL-200
Fußstückwerkstück gemäß ASTM:    ASTM A48-25B
Laufradwerkstoff:    Edelstahl
Laufrad:    EN 1.4301
Laufradwerkstoff gemäß ASTM:    AISI 304
Lager:    SIC

INSTALLATION:
Maximale Umgebungstemperatur:    50 °C
Max. Betriebsdruck:    25 bar
Max. Druck bei vorgegebener Temperatur:    25 bar / 120 °C
     25 bar / -20 °C
Anschlusstyp:    DIN / ANSI / JIS
Größe des Saugstutzens:    DN 25/32
Größe des Druckanschlusses:    DN 25/32
Nenndruckstufe:    PN 25
Nennweite des Saugflansches:    250 lb
Grösse Motorflansch:    FT115

ELEKTRISCHE DATEN:
Std. Motor:    IEC
Bauart des Motors:    90LD
Motorbemessungsleistung P2:    2.2 kW
Leistungsbedarf (P2) der Pumpe:    2.2 kW
Abweichende Motorgrösse zum Standard:    Standard-Motorleistung
Netzfrequenz:    50 / 60 Hz
Bemessungsspannung:    3 x 380-500 V
Bemessungsstrom:    4.15-3.40 A
Leistungsfaktor Cos phi:    0.93-0.87
Nenn-Drehzahl:    360-4000 1/min
IE-Wirkungsgradklasse:    IE5
Motorwirkungsgrad bei Vollast:    90.1 %
Schutzart (gemäß IEC 34-5):    IP55
Wärmeklasse (IEC 85):    F
Motor - Produktnummer:    98190193

ART DER STEUERUNG:
Frequency converter:    integriert
Drucksensor:    ja

SONSTIGES:
Position des Klemmkastens:    6 Uhr
Mindesteffizienzindex MEI ≥:    0.70
Nettogewicht:    39.2 kg
Bruttogewicht:    44.8 kg
Versandvol.:    0.173 m³
Dänische VVS Nr.:    385941517
Schwedische RSK Nr.:    5855633
Herkunftsland:    DK
Zolltarif Nr.:    84137075
