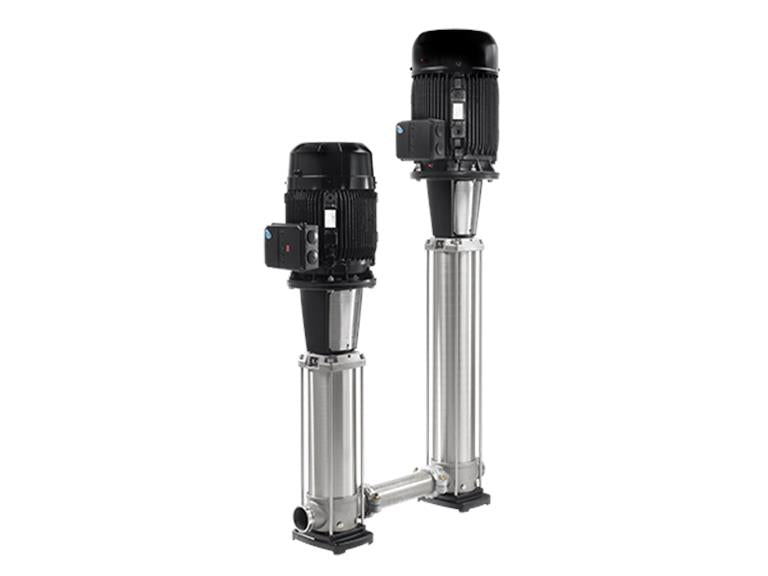

GRUNDFOS Kreiselpumpe CRN 15-16 S-P-A-E-HQQE - Art. 96512213
Artikel-Nr.: 96512213
Teilen via
- Aktuell verfügbar
Technische Daten
CRN 15-16 S-P-A-E-HQQE
Vertikale, nicht selbstansaugende, mehrstufige Hochdruck-Kreiselpumpe mit gegenüberliegenden Saug- und Druckstutzen (Inline-Bauweise) für den Einbau in einer horizontalen Einzelrohrleitung. Kopfüber eingebaute Laufradeinheit, damit die Funktion der Gleitringdichtung nicht durch die hohen Betriebsdrücke beeinträchtigt wird. Die medienberührten Bauteile der Pumpe sind aus hochwertigem Edelstahl. Eine Patronendichtung sorgt für eine hohe Zuverlässigkeit und erleichtert den Zugang bei Wartungs- und Reparaturarbeiten. Die Kraftübertragung erfolgt über eine Klemmkupplung. Der Rohrleitungsanschluss erfolgt über PJE-Kupplungen (Victaulic®).
| ART DER STEUERUNG: | ||
| Frequency converter: | ohne | |
| FÖRDERMEDIUM: | ||
| Fördermedium: | Wasser | |
| Medientemperaturbereich: | -20 .. 120 °C | |
| Medientemperatur während des Betriebs: | 20 °C | |
| Dichte: | 998.2 kg/m³ | |
| TECHNISCHE DATEN: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 2923 1/min | |
| Nennvolumenstrom: | 17 m³/h | |
| Nennförderhöhe: | 181.1 m | |
| GLRD Code: | HQQE | |
| Zulassungen: | CE,EAC,UKCA,SEPRO | |
| Trinkwasserzulassungen: | ACS | |
| Kennlinientoleranz: | ISO9906:2012 3B | |
| WERKSTOFFE: | ||
| Pumpengehäuse: | Nichtrostender Stahl | |
| DIN W.-Nr. 1.4408 | ||
| ASTM A 351 CF 8M | ||
| Laufrad: | Edelstahl | |
| DIN W.-Nr. 1.4401 | ||
| AISI 316 | ||
| INSTALLATION: | ||
| Maximale Umgebungstemperatur: | 60 °C | |
| Max. Druck bei vorgegebener Temperatur: | 50 bar / 120 °C | |
| 50 bar / -20 °C | ||
| Anschlusstyp: | PJE | |
| Anschlussgröße: | 2 inch | |
| Flanschgröße des Motors: | FF300 | |
| ELEKTRISCHE DATEN: | ||
| Bauart des Motors: | 160MD | |
| Motorbemessungsleistung P2: | 15 kW | |
| Leistungsbedarf (P2) der Pumpe: | 15 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 3 x 380-415D/660-690Y V | |
| Bemessungsstrom: | 28,0-26,0/16,2-15,6 A | |
| Anlaufstrom: | 660-780 % | |
| Leistungsfaktor Cos phi: | 0.89-0.87 | |
| Nenn-Drehzahl: | 2930-2950 1/min | |
| IE-Wirkungsgradklasse: | IE3 | |
| Motorwirkungsgrad bei Vollast: | 91.9-91.9 % | |
| Motorwirkungsgrad bei 3/4-Last: | 92.4-92.7 % | |
| Motorwirkungsgrad bei halber Last: | 92.4-92.3 % | |
| Motorpole: | 2 | |
| Schutzart (gemäß IEC 34-5): | 55 Dust/Jetting | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 85905162 | |
| SONSTIGES: | ||
| Mindesteffizienzindex, MEI ≥: | 0.70 | |
| Nettogewicht: | 146 kg | |
| Bruttogewicht: | 204 kg | |
| Herkunftsland: | DK | |
| Zolltarif Nr.: | 84137075 | |
