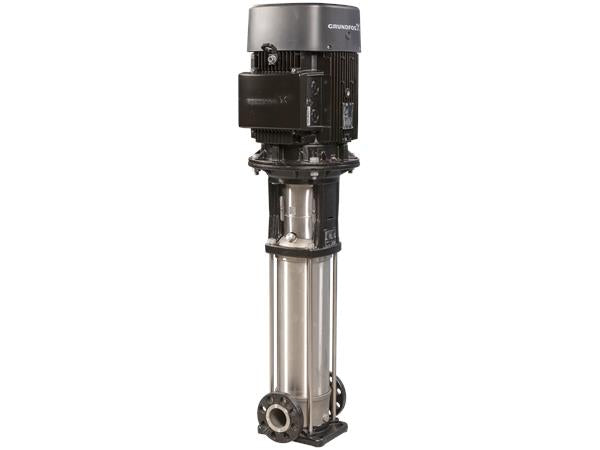

GRUNDFOS Kreiselpumpe CRN 3-23 - Art. 96514138
Artikel-Nr.: 96514138
- Aktuell verfügbar
Vertikale, normalsaugende Hochdruckkreiselpumpe mit gegenüberliegendem Saug- und Druckstutzen gleicher Nennweite (Inline-Ausführung). Pumpenhydraulik bestehend aus Fußstück, Kopfstück aus Edelstahlfeinguss (Lost-Wax Technologie) und Edelstahl-Laufradsätzen mit schwimmend gelagerten Teflon-Spaltringen. Fuß- und Kopfstück sind durch Stehbolzen und durch einen Edelstahl-Pumpenmantel miteinander verbunden. Motor- und Pumpenwelle sind über eine gewuchtete Schalenkupplung miteinander verbunden. Von außen wechselbare servicefreundliche hochverschleißfeste Patronengleitringdichtung (Standard Werkstoffpaarung SiC/SiC), ab 11 kW Motor- bemessungsleistung mit Ausbaukupplung.
Oberflächengekühlter Grundfos Hochwirkungsgradmotor mit Leistungen und Hauptabmessungen nach DIN/IEC, ab 3 kW aufwärts mit eingebautem Thermistor (PTC) entsprechend DIN 44082.
| FÖRDERMEDIUM: | ||
| Fördermedium: | Wasser | |
| Medientemperaturbereich: | -20 .. 90 °C | |
| Medientemperatur während des Betriebs: | 20 °C | |
| Dichte: | 998.2 kg/m³ | |
| TECHNISCHE DATEN: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 2899 1/min | |
| Nennförderstrom: | 3 m³/h | |
| Nennförderhöhe: | 112.8 m | |
| GLRD Code: | HQQV | |
| Zulassungen: | CE | |
| WERKSTOFFE: | ||
| Fußstück: | Edelstahl | |
| Fußstückwerkstoff gemäß EN-Norm: | EN 1.4408 | |
| Fußstückwerkstück gemäß ASTM: | AISI 316 | |
| Laufradwerkstoff: | Edelstahl | |
| Laufrad: | 1.4401 | |
| Laufradwerkstoff gemäß ASTM: | AISI 316 | |
| INSTALLATION: | ||
| Maximale Umgebungstemperatur: | 60 °C | |
| Max. Druck bei vorgegebener Temperatur: | 25 bar / 90 °C | |
| 25 bar / -20 °C | ||
| Anschlusstyp: | CLAMP | |
| Größe des Saugstutzens: | 59 mm | |
| Größe des Druckanschlusses: | 59 mm | |
| Grösse Motorflansch: | FT115 | |
| ELEKTRISCHE DATEN: | ||
| Bauart des Motors: | 90LC | |
| Motorbemessungsleistung P2: | 2.2 kW | |
| Leistungsbedarf (P2) der Pumpe: | 2.2 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 3 x 380-415D V | |
| Bemessungsstrom: | 4.45 A | |
| Anlaufstrom: | 850-950 % | |
| Leistungsfaktor Cos phi: | 0.89-0.87 | |
| Nenn-Drehzahl: | 2890-2910 1/min | |
| IE-Wirkungsgradklasse: | IE2 | |
| Motorwirkungsgrad bei Vollast: | 87.5 % | |
| Motorwirkungsgrad bei 3/4-Last: | 86 % | |
| Motorwirkungsgrad bei halber Last: | 85 % | |
| Motorpole: | 2 | |
| Schutzart (gemäß IEC 34-5): | 55 (Protect. water jets/dust) | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 85D15908 | |
| SONSTIGES: | ||
| Mindesteffizienzindex MEI ≥: | >0,70 | |
| Nettogewicht: | 36.6 kg | |
| Bruttogewicht: | 39.5 kg | |
| Versandvol.: | 0.08 m³ | |
| Herkunftsland: | HU | |
| Zolltarif Nr.: | 84137075 | |
