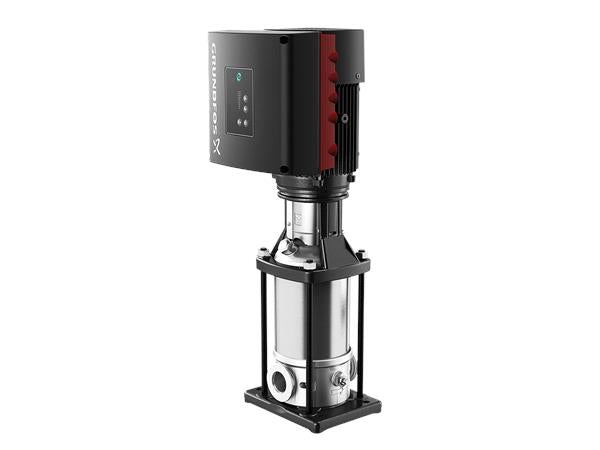

GRUNDFOS Kreiselpumpe CRNE 1-23 Q-P-T-E-HQQE - Art. 99050538
Artikel-Nr.: 99050538
- Aktuell verfügbar
Vertikale, nicht selbstansaugende, mehrstufige Hochdruck-Kreiselpumpe mit gegenüberliegenden Saug- und Druckstutzen (Inline-Bauweise) für den Einbau in einer horizontalen Einzelrohrleitung. Kopfüber eingebaute Laufradeinheit, damit die Funktion der Gleitringdichtung nicht durch die hohen Betriebsdrücke beeinträchtigt wird. Die medienberührten Bauteile der Pumpe sind aus hochwertigem Edelstahl. Eine Patronendichtung sorgt für eine hohe Zuverlässigkeit und erleichtert den Zugang bei Wartungs- und Reparaturarbeiten. Die Kraftübertragung erfolgt über eine Klemmkupplung. Der Rohrleitungsanschluss erfolgt über PJE-Kupplungen (Victaulic®). Die Pumpe ist mit einem 3-phasigen, lüftergekühlten Permanentmagnet-Synchronmotor ausgerüstet. Zur Drehzahlregelung verfügt der Motor über einen Frequenzumrichter und PI-Regler, die im Klemmenkasten des Motors untergebracht sind. Die elektronische Drehzahlregelung ermöglicht eine kontinuierliche Anpassung der Motordrehzahl und damit der Pumpenleistung an den aktuellen Bedarf.
| ART DER STEUERUNG: | ||
| Frequency converter: | integriert | |
| FÖRDERMEDIUM: | ||
| Medientemperaturbereich: | -20 .. 120 °C | |
| TECHNISCHE DATEN: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 5500 1/min | |
| Nennvolumenstrom: | 3.5 m³/h | |
| Nennförderhöhe: | 357.1 m | |
| GLRD Code: | HQQE | |
| Zulassungen: | CE,EAC,UKCA,CURUS,SEPRO | |
| Trinkwasserzulassungen: | ACS | |
| Kennlinientoleranz: | ISO9906:2012 3B | |
| WERKSTOFFE: | ||
| Pumpengehäuse: | Nichtrostender Stahl | |
| DIN W.-Nr. 1.4408 | ||
| ASTM A 351 CF 8M | ||
| Laufrad: | Edelstahl | |
| DIN W.-Nr. 1.4401 | ||
| AISI 316 | ||
| INSTALLATION: | ||
| Maximale Umgebungstemperatur: | 50 °C | |
| Max. Druck bei vorgegebener Temperatur: | 50 bar / 120 °C | |
| 50 bar / -20 °C | ||

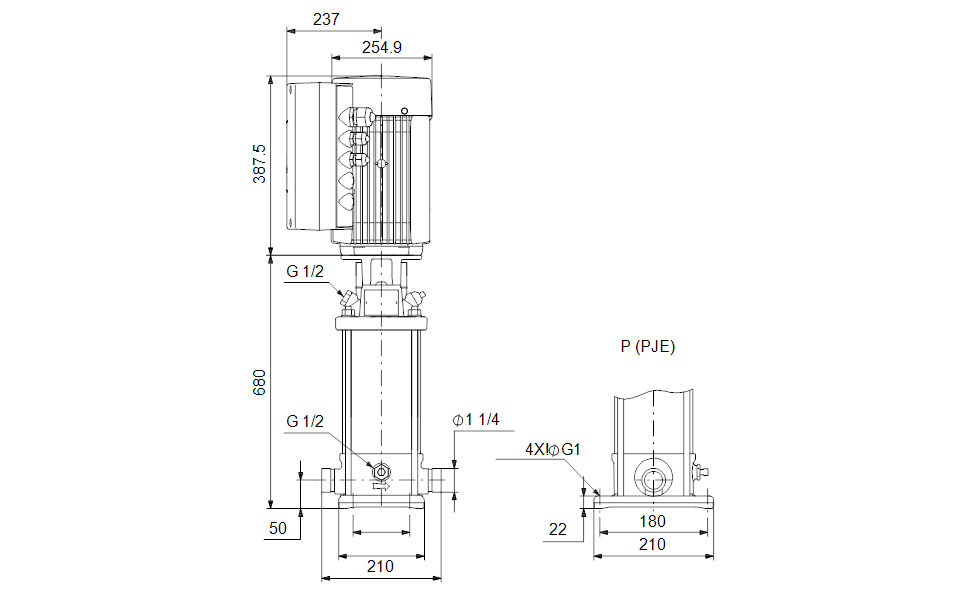

| Anschlusstyp: | PJE | |
| Anschlussgröße: | 1 1/4 inch | |
| Flanschgröße des Motors: | FT130 | |
| ELEKTRISCHE DATEN: | ||
| Bauart des Motors: | 132SF | |
| Motorbemessungsleistung P2: | 7.5 kW | |
| Abweichende Motorgrösse zum Standard: | Standard-Motorleistung | |
| Netzfrequenz: | 50 / 60 Hz | |
| Bemessungsspannung: | 3 x 380-500 V | |
| Bemessungsstrom: | 14.2-11.3 A | |
| Leistungsfaktor Cos phi: | 0.93-0.89 | |
| Nenn-Drehzahl: | 480-5900 1/min | |
| IE-Wirkungsgradklasse: | IE5 | |
| Schutzart (gemäß IEC 34-5): | IP55 | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 98989635 | |
| SONSTIGES: | ||
| Mindesteffizienzindex, MEI ≥: | 0.70 | |
| Nettogewicht: | 74 kg | |
| Bruttogewicht: | 98.1 kg | |
| Dänische VVS Nr.: | 386010723 | |
| Herkunftsland: | DK | |
| Zolltarif Nr.: | 84137075 |
