DID-1 TI1-PH PN: 98915666Kompaktes vormontiertes Mess- und Regelsystem zur Überwachung/Steuerung von Wasserparametern.

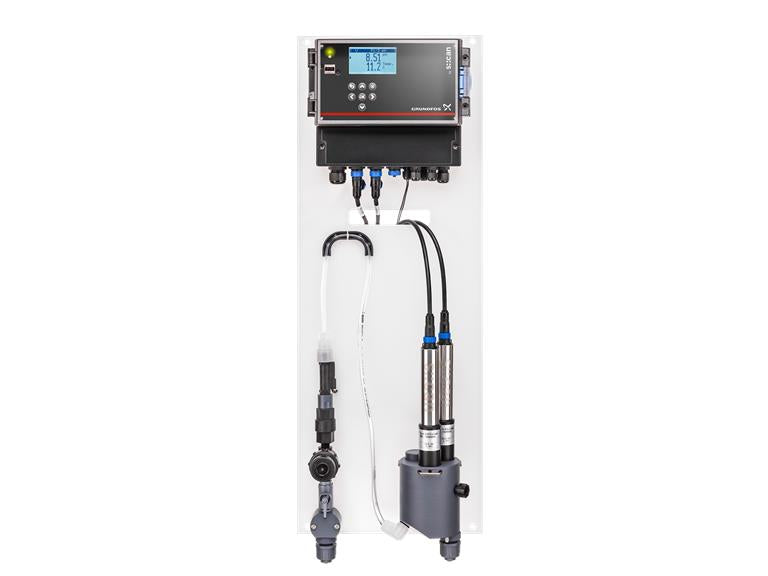

Das DID-X TIX System ist ein vormontiertes Mess- und Regelsystem, bestehend aus:
- CU382 Terminal
- Modbus Sensor(en)/Kabel(n)
- Sensorhalter für Tankeinbau
- Hydraulischen Komponenten
|
|
auf einer Montageplatte.

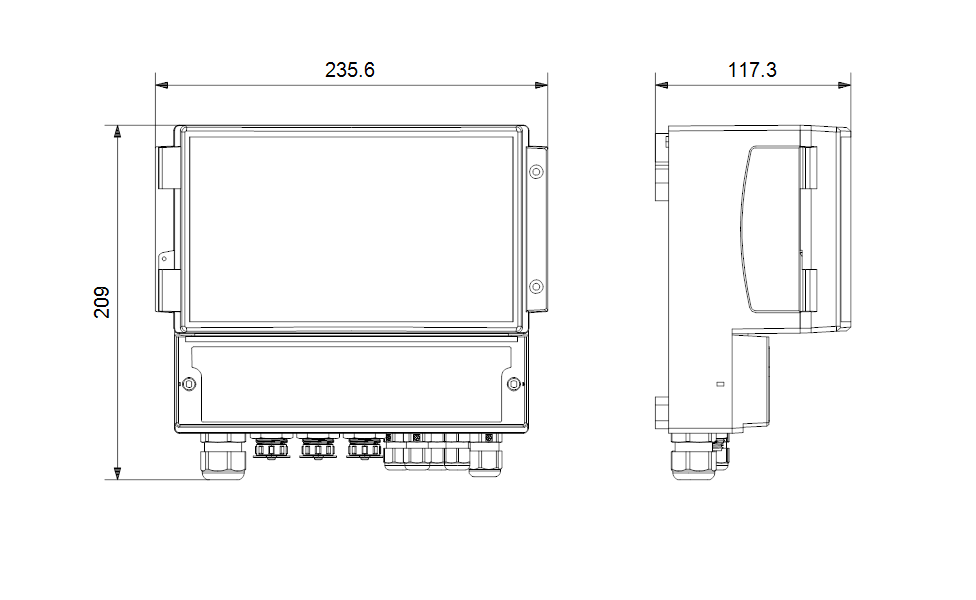

CU 382 Terminal:
- Intuitive Bedienung
- Gleichzeitige Anzeige von bis zu 2 Parametern
- Datenlogger Funktionalität (Einstellungen, Kalibrierdaten, Messwerte, Reglerausgangssignale)
- Export/Import von Reglereinstellungen über die USB Schnittstelle
- Visualisierung der CU382 Daten mittels optionaler Windows Software
- Datenübertragung mittels USB Stick (Daten und Einstellungen)
- Bis zu 3 unabhängige Sensor Ein- und Reglerausgänge (CU382-3)
- 1/3 Modbus Sensorschnittstelle
- Weitspannungsnetzteil
|
|
CU382 Ein-/ausgänge:
1 (CU382-1), 3 (CU382-3) Eingänge für Modbus Sensoren 2 digitale Relaisausgänge, konfigurierbar als Reglerausgänge und/oder Grenzschalterausgänge 3 Analogausgänge, konfigurierbar als Reglerausgänge und/oder Messwertausgänge 1 Melderelaisausgang 1 Ausgang für die Ansteuerung eines Reinigungsventils 2 Digitaleingänge, konfigurierbar als Eingang für extern EIN/AUS, Wasserzähler-Impulseingang oder Sollwert-Schalteingang 1 Analogeingang, konfigurierbar als Eingang für einen Durchflussmesser oder externen Sollwerteingang 1 USB-Hostschnittstelle für den Datenimport/-export 1 Eingang für Durchflussschalter oder Durchflusszelle
Modbus Sensoren:
- Modbus Kommunikation zur CU382
- Interne Speicherung der Kalibrierdaten
- Integrierte Temperaturmessung und Kompensation
- Vorkalibriert ab Werk "plug&measure" (pH, Redox, Leitfähigkeit)
- Membranbedeckte amperometrische Sonde für Desinfektionsparameter
- Sehr gute Kompensation von pH-Schwankungen
- Sensorhalter für Tankeinbau
- Kompatibel mit Rohren OD 50mm (DN40)/2"
- Sondenschutz gegen Beschädigungen
- Vorbereitet für Druckluftreinigungssystem
|
|
Erhältliche Sensoren:
- Freies Chlor, 0-2 ppm oder 0-20 ppm
- Gesamtchlorgehalt, 0-2 ppm oder 0-20 ppm
- Chlordioxid, 0-2 ppm oder 0-20 ppm
- Wasserstoffperoxid, 0-200 ppm oder 0-2000 ppm
- Peressigsäure, 0-200 ppm oder 0-2000 ppm
- pH-Wert 2-12, bis 10 bar und 70 °C
- Redoxpotential, -2000 mV bis +2000 mV, bis 10 bar und 70 °C
- Leitfähigkeit, 1-500000 µS/cm (2-42 PSU), bis 20 bar und 70 °C
- Trübung 0-800 NTU/FTU, TOC und DOC 0-25mg/l
|
|
| DIE DID KONFIGURATION DID-1 TI1-PH BEINHALTET: |
|
|
|
|
| Inkludierter Sensor 1: |
|
pH 0-14 |
|
| Sensortyp: |
|
sensor(s) with fix mounted cable |
| Sensor Kabellänge: |
|
7,5 m, fest mit Sensor(en) verbunden |
|
| Max. Medientemperatur: |
|
0.1-45 °C |
|
| Bemessungsspannung: |
|
100-240 V |
| Leistungsaufnahme (max.): |
|
33 VA |
| CU382/Sensor Schutzklasse: |
|
65/68 |
|
| Bedien- und Dokumentationssprache: |
|
En, Fr, De |
