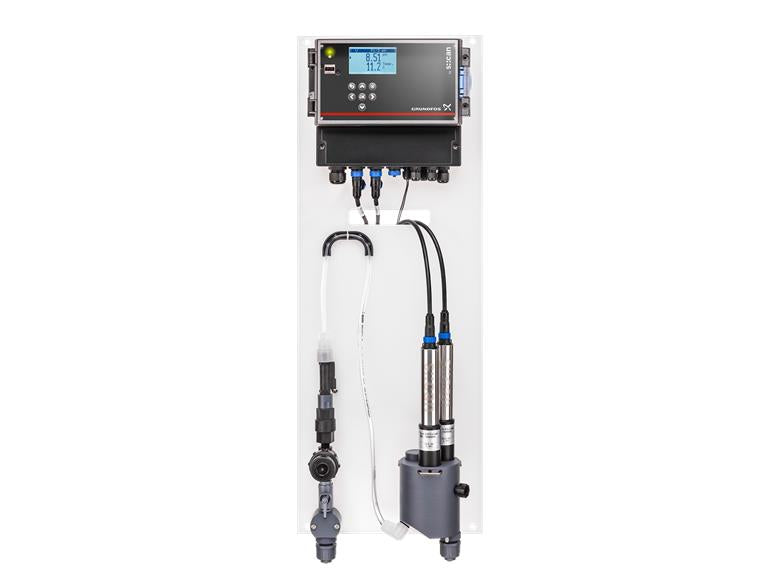

DID-3 BF3-ORP/PH PN: 98915669Kompaktes vormontiertes Mess- und Regelsystem zur Überwachung/Steuerung von Wasserparametern.

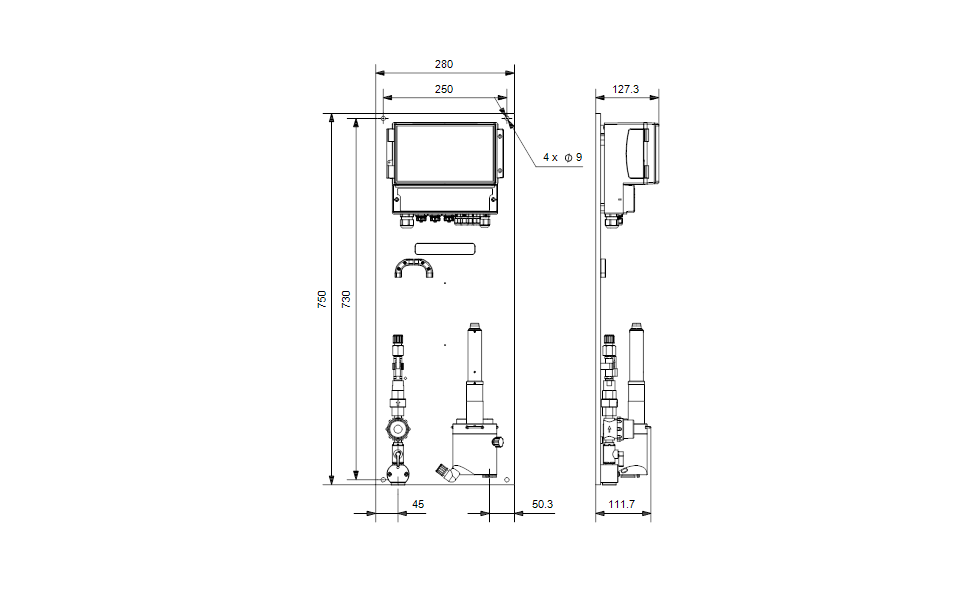

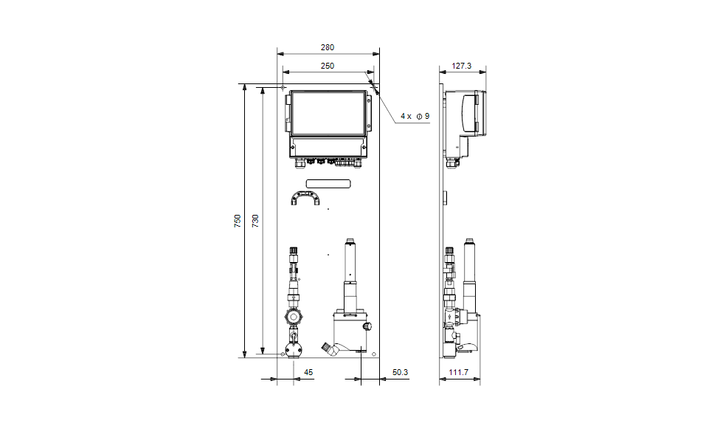

Das DID-X BFX System ist ein vormontiertes Mess- und Regelsystem, bestehend aus:
- CU 382 Terminal:
- Bypass Durchflussmesszelle
- Modbus Sensor(en)/Kabel(n)
- Hydraulischen Komponenten
|
|
auf einer Montageplatte.
CU 382 Terminal:
- Intuitive Bedienung
- Gleichzeitige Anzeige von bis zu 2 Parametern
- Datenlogger Funktionalität (Einstellungen, Kalibrierdaten, Messwerte, Reglerausgangssignale)
- Export/Import von Reglereinstellungen über die USB Schnittstelle
- Visualisierung der CU382 Daten mittels optionaler Windows Software
- Datenübertragung mittels USB Stick (Daten und Einstellungen)
- Bis zu 3 unabhängige Sensor Ein- und Reglerausgänge (CU382-3)
- 1/3 Modbus Sensorschnittstelle
- Weitspannungsnetzteil
|
|
CU382 Ein-/ausgänge:
- 1 (CU382-1), 3 (CU382-3) Eingänge für Modbus Sensoren
- 2 digitale Relaisausgänge, konfigurierbar als Reglerausgänge und/oder Grenzschalterausgänge
- 3 Analogausgänge, konfigurierbar als Reglerausgänge und/oder Messwertausgänge
- 1 Melderelaisausgang
- 1 Ausgang für die Ansteuerung eines Reinigungsventils
- 2 Digitaleingänge, konfigurierbar als Eingang für extern EIN/AUS, Wasserzähler-Impulseingang oder Sollwert-Schalteingang
- 1 Analogeingang, konfigurierbar als Eingang für einen Durchflussmesser oder externen Sollwerteingang
- 1 USB-Hostschnittstelle für den Datenimport/-export
- 1 Eingang für Durchflussschalter oder Durchflusszelle
|
|
Modbus Sensoren:
- Modbus Kommunikation zur CU382
- Interne Speicherung der Kalibrierdaten
- Integrierte Temperaturmessung und Kompensation
- Vorkalibriert ab Werk "plug&measure" (pH, Redox, Leitfähigkeit)
- Membranbedeckte amperometrische Sonde für Desinfektionsparameter
- Sehr gute Kompensation von pH-Schwankungen
|
|
Erhältliche Sensoren:
- Freies Chlor, 0-2 ppm oder 0-20 ppm
- Gesamtchlorgehalt, 0-2 ppm oder 0-20 ppm
- Chlordioxid, 0-2 ppm oder 0-20 ppm
- Wasserstoffperoxid, 0-200 ppm oder 0-2000 ppm
- Peressigsäure, 0-200 ppm oder 0-2000 ppm
- pH-Wert 2-12, bis 10 bar und 70 °C
- Redoxpotential, -2000 mV bis +2000 mV, bis 10 bar und 70 °C
- Leitfähigkeit, 1-500000 µS/cm (2-42 PSU), bis 20 bar und 70 °C
- Trübung 0-800 NTU/FTU, TOC und DOC 0-25mg/l
|
|
Bypass Durchflussmesszelle:
- Max. Zulaufdruck: 3bar
- Hydraulischer Schlauchanschluss: 4/6mm, 6/9mm, 6/12mm, 9/12mm, xx/1/4", 1/4"x3/8", 3/8"x1/2"
- Absperrventil
- Durchflussbegrenzer (max. 60l/h)
- Durchflusswächter (aktiv < 30l/h)
- Entnahmeventil zur Kalibrierung mittels DIT Photometer
- Max. Ausgangsdruck: 0,5 bar
|
|
| DIE DID KONFIGURATION DID-3 BF3-ORP/PH BEINHALTET: |
|
|
|
|
| Inkludierter Sensor 1: |
|
ORP, -2000 - +2000 mV |
| Inkludierter Sensor 2: |
|
pH 0-14 |
|
| Sensortyp: |
|
Sensor(s) with plug |
| Sensor Kabellänge: |
|
1,0 m mit Stecker an beiden Kabelenden |
|
| Max. Medientemperatur: |
|
0.1-45 °C |
|
| Bemessungsspannung: |
|
100-240 V |
| Leistungsaufnahme (max.): |
|
33 VA |
| CU382/Sensor Schutzklasse: |
|
65/67 |
|
| Bedien- und Dokumentationssprache: |
|
En, Fr, De |
