GRUNDFOS MD.12.3.4 Art. 97901085
Artikel-Nr.: 97901085
- Aktuell verfügbar
MD.12.3.4

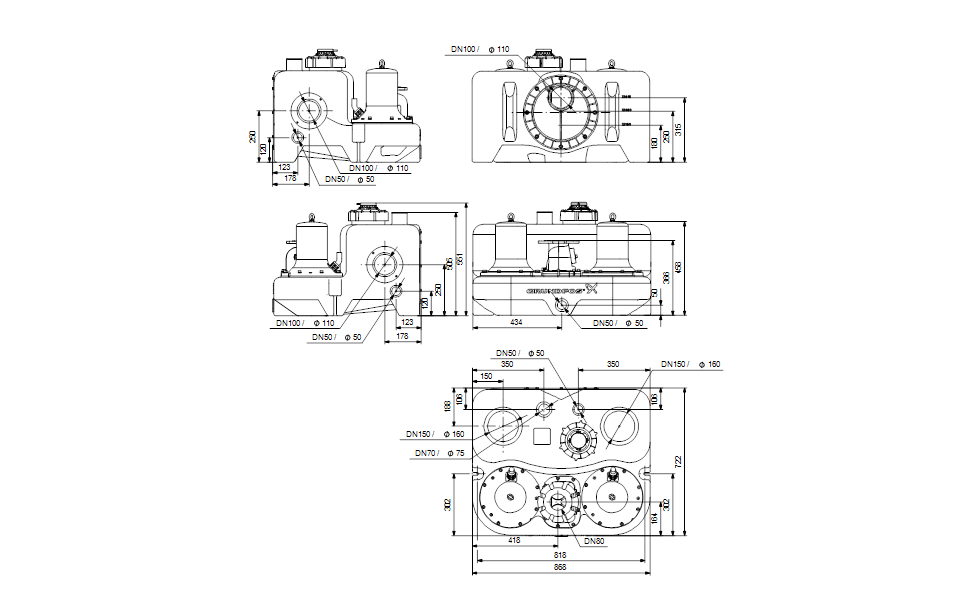

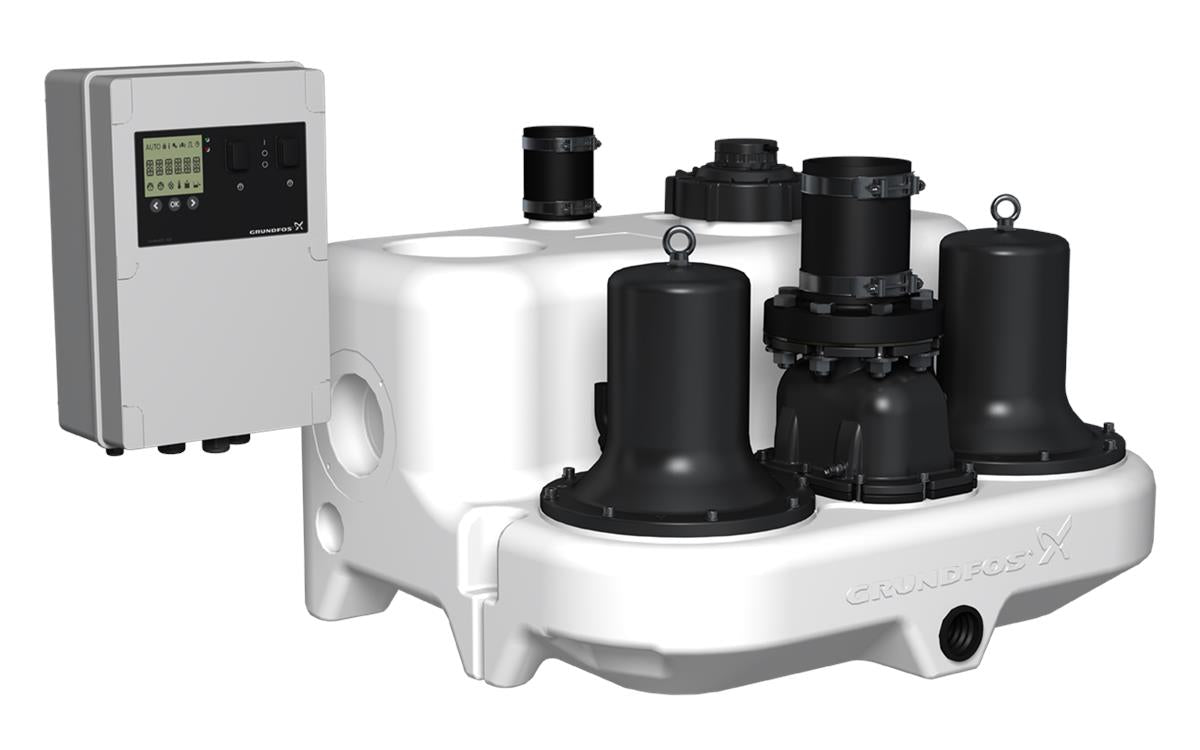

Überflutbare Fäkalienhebeanlage mit stufenlos höhenverstellbarem Drehflansch für Zulaufhöhen von 180 bis 315 mm sowie 7 weiteren Zuläufen an den Behälterseiten in DN 50 bis DN 150, einbaufertig mit zwei Pumpen. Sammelbehälter, Mikroprozessorsteuerung mit beleuchtetem 2,7-Zoll-LCD-Display einschl. Netzkabel und Stecker, geräuscharm und mit Freistromlaufrad.
Sammelbehälter: Schlag- und bruchfest
aus Polyethylen, unverrottbar, gas- und geruchsdicht. Spezieller Behälterboden mit Gefälle zur Minimierung von Ablagerungen, Gesamtvolumen 130 ltr.
Druckabgang: Flanschübergangsstück aus
Composit bestehend aus Flansch 80 mit Rohrstutzen DN 100 und elastischem Verbindungsstück DN 100 sowie 2 Rohrschellen einschl. aller Schrauben und Dichtungen zur Auftriebssicherung, Anschluss von Zulaufleitung und Druckleitung in DN 100.
Pumpe: Vertikal, einstufig und
überflutbar, Schutzart IP68. Blockausführung mit wartungsfreiem, doppeltem Dichtungssystem und Ölsperr- kammer mit Ölbad aus physiologisch unbedenklichem Spezialöl. Rückseitig geschlitzte Motorwelle zur Drehrichtungskontrolle und Deblockier- funktion, zugänglich über Dichtstopfen. Motor mit Wicklungsschutzkontakten.
Steuerung: Berührungsloser, piezo-
resistiver Drucksensor als Plug-in-Modul in der Steuerung,elektronisch überwacht, millimetergenaue Füllstandsanzeige, verstopfungs- und blockiersicher, da keine beweglichen Teile im Abwasser, Feuchtigkeitsabscheider im Staurohrkopf
Vollelektronisches, vorkonfiguriertes Steuergerät zur Steuerung und Überwachung von zwei Tauchmotorpumpen, menügeführte Bedienung über Drucktasten mit Motorschutzrelais, Steuerplatine und digitalem beleuchtetem Display für die Zustandsanzeige und on-board Sensormodul. Zusätzliche Anschlussklemme für einen externen Schwimmerschalter. Bedienfeld vor unbefugtem Zugriff verriegelbar. Über einen Druckschlauch und einen Wandler im Steuergerät wird das Behälterniveau in Echtzeit gemessen und gesteuert. Einzelbetrieb- und Einzelstörmeldung, Hochwasserstörmeldung sowie zusätzliche Eingänge für externe Niveauschalter, eingebauter Strommessung und Überwachung, zusätzliche Eingänge für alternative Niveausensoren wie Schwimmerschalter, Ultraschallsensor und hydrostatischem Drucksensor, 0-5V und 4-20mA. Wandmontage ohne Öffnen der Steuereinheit. Wandaufbaugerät mit ISO-Gehäuse IP56.
|
Störung, Wasserstand im Behälter in mm, Hochwasser, Motorstrom im Betrieb, Übertemperatur, Netzstörung und Sensor- fehler, Phasenfolgefehler (nur 3~400V)
|
lastbetrieb
|
Störungsanzeige und Fehlerspeicher der letzten 20 Ereignisse
|
tischen Testlauf nach 24h Stillstandzeit
|
Wicklungsthermofühlern
|
Trockenlaufschutz
|
und erweiterte Parametrierfunktion
| ART DER STEUERUNG: | ||
| Art des Schaltschrankes: | LC231 | |
| FÖRDERMEDIUM: | ||
| Medientemperaturbereich: | 0 .. 40 °C | |
| Dichte: | 998.2 kg/m³ | |
| TECHNISCHE DATEN: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 1430 1/min | |
| Nennförderstrom: | 5.5 l/s | |
| Maximaler Förderstrom: | 13.9 l/s | |
| Nennförderhöhe: | 6.4 m | |
| Laufradtyp: | VORTEX | |
| Maximale Partikelgröße: | 50 mm | |
| Zulassungen: | CE,EAC,MORO,UKCA,SEPRO | |
| Non-return valve type: | Flap valve | |
| WERKSTOFFE: | ||
| Pump housing: | LDPE | |
| Laufradwerkstoff: | LURANYL | |
| Behälter: | PLASTIC | |
| LDPE | ||
| Dichtung: | NBR | |
| INSTALLATION: | ||
| Umgebungstemperatur: | 0 .. 40 °C | |
| Anschlusstyp Austritt: | DIN | |
| Größe des Druckanschlusses: | DN 80 | |
| Nenndruckstufe: | PN 6 | |
| ELEKTRISCHE DATEN: | ||
| Leistungsaufnahme P1: | 1.8 kW | |
| Motorbemessungsleistung P2: | 1.5 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 3 x 400 V | |
| Spannungstoleranz: | +10/-14 % | |
| Max Starts pro Stunde: | 60 | |
| Bemessungsstrom: | 2 X 3,6 A | |
| Cos phi - Leistungsfaktor: | 0.75 | |
| Motorwirkungsgrad bei Vollast: | 82.1 % | |
| Motorpole: | 4 | |
| Einschaltart: | Direkt | |
| Schutzart (gemäß IEC 34-5): | IP68 | |
| Isolationsklasse (IEC 85): | F | |
| Kabellänge: | 1.5 m | |
| Netzstecker: | CEE 3P+N+E | |
| BEHÄLTER: | ||
| Gesamtvolumen des/der Behälter(s): | 130 l | |
| Tatsächliches Gesamtvolumen des Sammelbeckens mit 180 mm Einlass: | 49 l | |
| Tatsächliches Gesamtvolumen des Sammelbeckens mit 250 mm Einlass: | 69 l | |
| Nutzvolumen insgesamt des Sammelbehälters bei 315 mm Einlass: | 86 l | |
| SONSTIGES: | ||
| Nettogewicht: | 113 kg | |
| Bruttogewicht: | 158 kg | |
| Dänische VVS Nr.: | 154031212 | |
| Norwegische NRF Nr.: | 9045345 | |
| Herkunftsland: | DE | |
| Zolltarif Nr.: |
