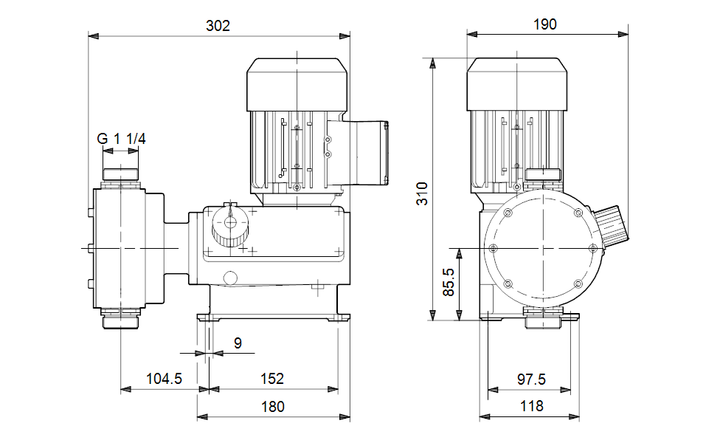

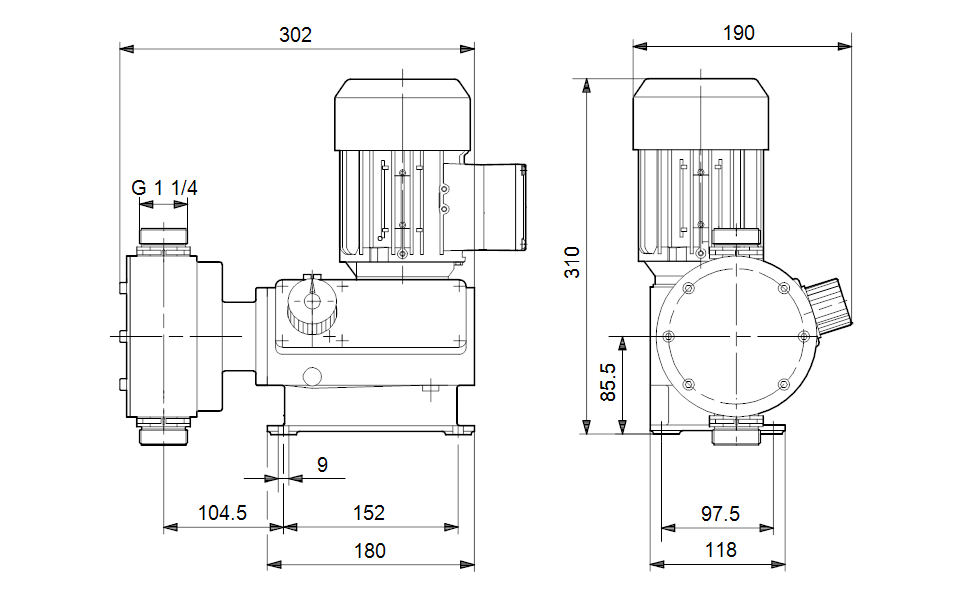

GRUNDFOS Mechanische Dosierpumpe DMX 100-8 B-PP/V/G-X-E1B4B4 Art. 96652281
Artikel-Nr.: 96652281
- Aktuell verfügbar
Die Pumpe aus der DMX-Baureihe ist eine vielseitig einsetzbare, als Verdrängerpumpe ausgeführte Membrandosierpumpe. Die Membran ist mechanisch über ein hochpräzises Exzenter-Stößel-Getriebe mit dem hocheffizienten Wechselstrommotor verbunden. Die Anpassung der Dosiermenge erfolgt durch eine Hublängenänderung, die am Hublängenverstellknopf im Verhältnis 1:10 eingestellt werden kann.
Die medienberührte Seite umfasst folgende Bauteile:
|
Weitere Produkteigenschaften:
|
Gilt nur für Pumpen mit ATEX-Zulassung:
Die Dosierpumpe DMX 226 ist gemäß ATEX-Richtlinie 94/9/EG für den Betrieb in explosionsgefährdeter Atmosphäre zugelassen. Für die Pumpen selbst gelten die Anforderungen für nichtelektrische Betriebsmittel. Die Motoren der Ausführung EEx-e und EEx-d sind vom Hersteller (Grundfos/Alldos) gemäß der ATEX-Richtlinien, die für elektrische Betriebsmittel gelten, zertifiziert. Die Angaben auf dem Motortypenschild entsprechen den ATEX-Normen.
Elektronische Eigenschaften:
Gilt nur für Pumpen mit der Steuervariante AR Etron Profi Mikroprozessorelektronik, direkt am Motor angebaut:
|
Gilt nur für Pumpen mit der Steuervariante AT0
|
| Art der Steuerung: | ||
| Steuerungsvariante: | B | |
| Niveaukontrolle: | Not integrated | |
| Analogeingang: | Nicht integriert | |
| Kontaktansteuerung: | nein | |
| Ext. Stopp: | Nicht integriert | |
| Analogausgang: | nicht integriert | |
| Ausgangsrelais: | Not integrated | |
| Frequency converter: | Nicht für den Frequenzumrichterbetrieb vorbereitet | |
| Fördermedium: | ||
| Fördermedium: | Wasser | |
| Medientemperatur während des Betriebs: | 20 °C | |
| Dichte: | 998.2 kg/m³ | |
| Technische Daten: | ||
| Nominal flow rate at 50 Hz: | 100 l/h | |
| Number of dosing heads: | 1 | |
| Zulassungen: | CE | |
| Non return valve type, inlet pump 1: | nicht federbelastet | |
| Max. Viskosität: | 400 mPas | |
| Werkstoffe: | ||
| Dosing head, pump 1: | PP | |
| Valve ball inlet: | Glas | |
| Valve gasket inlet: | FKM | |
| Installation: | ||
| Max operating pressure at 50 Hz: | 8 bar | |
| Anschlusstyp Eintritt: | Welding | |
| Anschlusstyp Austritt: | Welding | |
| Größe des Saugstutzens: | 25 | |
| Größe des Druckanschlusses: | 25 | |
| Max. Saughöhe (Betrieb): | 3 m | |
| Elektrische Daten: | ||
| Leistungsaufnahme P1: | 0,180 kW kW | |
| Netzfrequenz: | 50 Hz | |
| Maximale Frequenz: | 50 Hz | |
| Bemessungsspannung: | 3 x 230/400 V, 50/60 Hz 440/480 V, 60 Hz V | |
| Schutzart (gemäß IEC 34-5): | IP 65/F | |
| Netzstecker: | Ohne Stecker | |
| Netzkabellänge: | No cable m | |
| Sonstiges: | ||
| Diaphragm Leakage Detection: | nein | |
