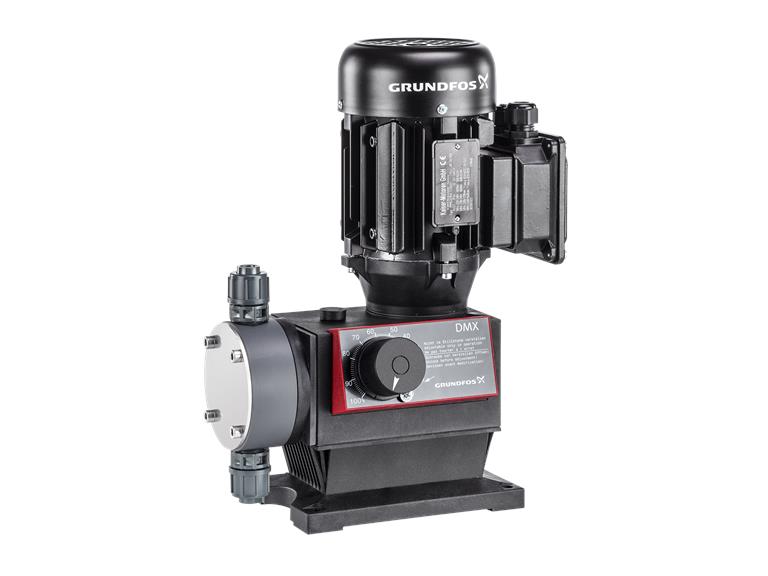

DMX 14-10 B-PV/T/C-X-E1U2U2XEMNG
Die Pumpe DMX221 der Baureihe DMX ist eine vielseitig einsetzbare, als Verdrängerpumpe ausgeführte Membrandosierpumpe. Die Membran ist mechanisch über ein hochpräzises Exzenter-Stößel-Getriebe mit dem hocheffizienten Wechselstrommotor verbunden. Die Anpassung der Dosiermenge erfolgt durch eine Hublängenänderung, die am Hublängenverstellknopf im Verhältnis 1:10 eingestellt werden kann.
Die medienberührte Seite umfasst folgende Bauteile:
- Dosierkopf
- PTFE-beschichtete Membran
- Doppelkugelventile bis 50 l/h und Einfachkugelventil ab 60 l/h
|
|
Weitere Produkteigenschaften:
- Robuste Industriepumpe mit chemisch beständigem Kunststoffgehäuse
- Einfach zu installieren und zu bedienen
- Langlebige, PTFE-beschichtete Membran
- Optimale Abstufung der Dosiermenge und Hubfrequenz
- Dosiermengenabweichung < ±1,5 %, Linearabweichung >±4 %
|
|
Elektronische Eigenschaften:
Gilt nur für Pumpen mit der Steuervariante AR Etron Profi Mikroprozessorelektronik, direkt am Motor angebaut:
- Hubfrequenz einstellbar von 1 Hub/min bis zur maximalen Hubfrequenz
- Impulssteuerung mit Multiplikator und Divisor
- Steuerung über Analogeingang 0/4-20 mA
- Niveausteuerung über Eingang für zwei Niveausignale
- Impulseingang, Analogeingang und Eingang für extern EIN/AUS
- Analogausgang
- Alarmrelaisausgang
- Ausgang für Hubanzahl
- Eingang für Dosierregler und Membranüberwachungssensor
|
|
Gilt nur für Pumpen mit der Steuervariante AT0
- Automatische Anpassung der Hublänge über eine direkte Antriebsregelung oder ein mA-Eingangssignal
- Blockiergeschützter Synchronmotor mit Rückmeldepotentiometer
- 2 Endschalter
- Bei zusätzlichen Anforderungen Ausführung mit Servomotor wählen
|
|
| ART DER STEUERUNG: |
| Type of connector: |
|
No plug |
| Type of control variant: |
|
Standardausführung |
| Frequency converter: |
|
Nicht für den Frequenzumrichterbetrieb vorbereitet |
|
| FÖRDERMEDIUM: |
| Fördermedium: |
|
Wasser |
| Medientemperaturbereich: |
|
-10 .. 60 °C |
| Medientemperatur während des Betriebs: |
|
20 °C |
| Dichte: |
|
998.2 kg/m³ |
|
| TECHNISCHE DATEN: |
| Nominal flow rate at 50 Hz: |
|
14 l/h |
| Number of dosing heads: |
|
1 |
| Zulassungen: |
|
CE,EAC,CNROHSEX |
| Non return valve type, inlet pump 1: |
|
Standardausführung |
| Non return valve type, outlet pump 1: |
|
Standardausführung |
| Max. Viskosität: |
|
400 mPas |
|
| WERKSTOFFE: |
| Pumpengehäuse: |
|
Thermoplast |
| Dosing head, pump 1: |
|
Plastic |
| |
|
PVDF |
| Ventilkugel: |
|
Keramik |
| |
|
Al2O3 |
| Ventilsitz: |
|
Verbundwerkstoff |
| |
|
PTFE |
| Ventil-Dichtung: |
|
PTFE |
| |
|
Verbundwerkstoff |
|
| INSTALLATION: |
| Max operating pressure at 50 Hz: |
|
10 bar |
| Maximum permissible inlet pressure: |
|
0 bar |
| Anschlusstyp Eintritt: |
|
Connection pack |
| Anschlusstyp Austritt: |
|
Connection pack |
| Größe des Saugstutzens: |
|
4/6, 6/9, 6/12, 9/12 |
| Größe des Druckanschlusses: |
|
4/6, 6/9, 6/12, 9/12 |
|
| ELEKTRISCHE DATEN: |
| Leistungsaufnahme P1: |
|
0.09 kW |
| Netzfrequenz: |
|
50 Hz |
| Maximale Frequenz: |
|
50 Hz |
| Bemessungsspannung: |
|
3 x 230/400 V |
| Schutzart (gemäß IEC 34-5): |
|
IP65 |
| Mit Kabel (ja/nein): |
|
nein |
| Netzstecker: |
|
Ohne Stecker |
|
| SONSTIGES: |
| Nettogewicht: |
|
7 kg |
| Bruttogewicht: |
|
9.55 kg |
| Versandvol.: |
|
0.04 m³ |
| Diaphragm Leakage Detection: |
|
nein |
