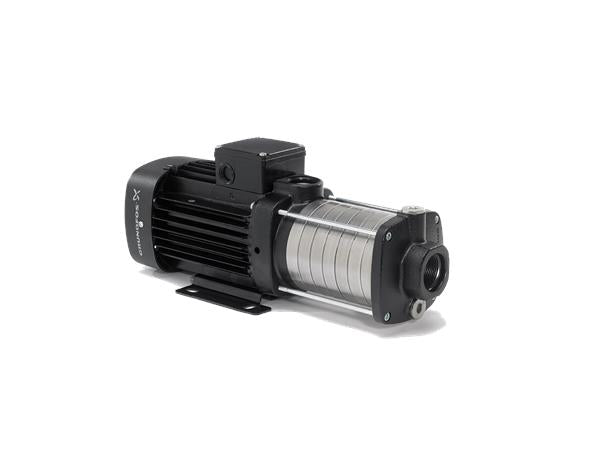

GRUNDFOS Mehrstufige Blockpumpen CM 5-2 A-R-A-V-AQQV C1-A-A-N - Art. 92889594
Artikel-Nr.: 92889594
Teilen via
- Aktuell verfügbar
Technische Daten
CM 5-2 A-R-A-V-AQQV C1-A-A-N

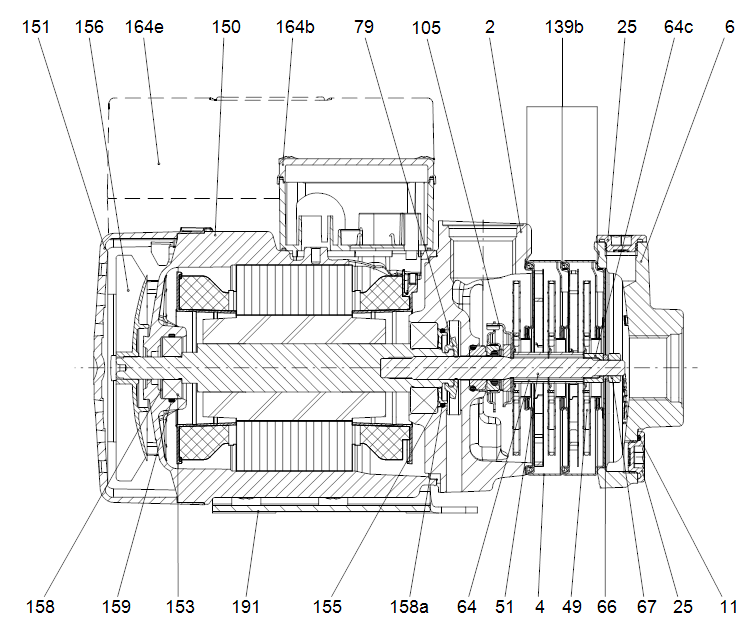

Kompakte, zuverlässige, horizontale, mehrstufige, normalsaugende Kreiselpumpe mit axialem Saug- und Druckstutzen. Die Welle, Laufräder und Kammern sind aus Edelstahl gefertigt. Die Einlauf- und Austrittsteile sind aus Grauguss gefertigt. Bei der Gleitringdichtung handelt es sich um eine speziell ausgeführte, nicht entlastete O-Ring-Dichtung. Rohrleitungsanschluss über Whithworth-Rohrinnengewinde Rp (ISO 7/1). Die Pumpe ist mit einem 1-phasigen, fußgelagerten, lüftergekühlten Asynchronmotor ausgestattet.
| ART DER STEUERUNG: | ||
| Frequency converter: | ohne | |
| FÖRDERMEDIUM: | ||
| Medientemperaturbereich: | -20 .. 90 °C | |
| TECHNISCHE DATEN: | ||
| Pump speed on which pump data are based: | 2900 1/min | |
| Nennförderstrom: | 4.7 m³/h | |
| Nennförderhöhe: | 14.83 m | |
| GLRD Code: | AQQV | |
| Zulassungen: | CE,EAC,UKCA | |
| Trinkwasserzulassungen: | WRAS,ACS,NSF61 | |
| ISO Abnahmekl.: | ISO9906:2012 3B | |
| WERKSTOFFE: | ||
| Pumpengehäuse: | Grauguss | |
| Pumpenmantel: | EN-GJL-200 | |
| Pumpengehäuse: | ASTM A48-25A | |
| Laufradwerkstoff: | Edelstahl | |
| Laufrad: | EN 1.4301 | |
| Laufradwerkstoff gemäß ASTM: | AISI 304 | |
| INSTALLATION: | ||
| Umgebungstemperatur: | -20 .. 55 °C | |
| Max. Betriebsdruck: | 10 bar | |
| Max. Druck bei vorgegebener Temperatur: | 10 bar / 90 °C | |
| 10 bar / 90 °C | ||

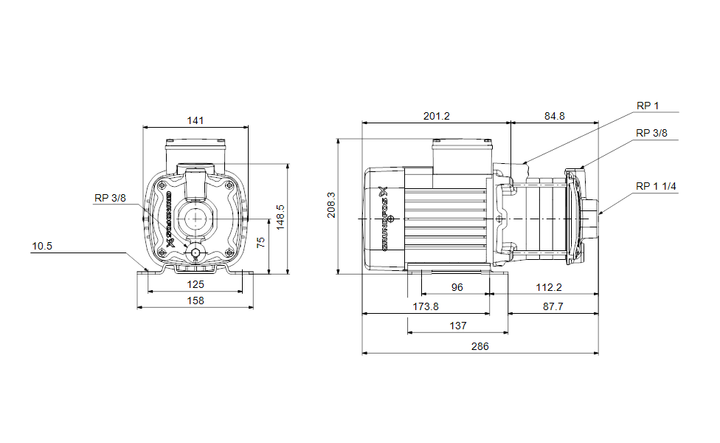

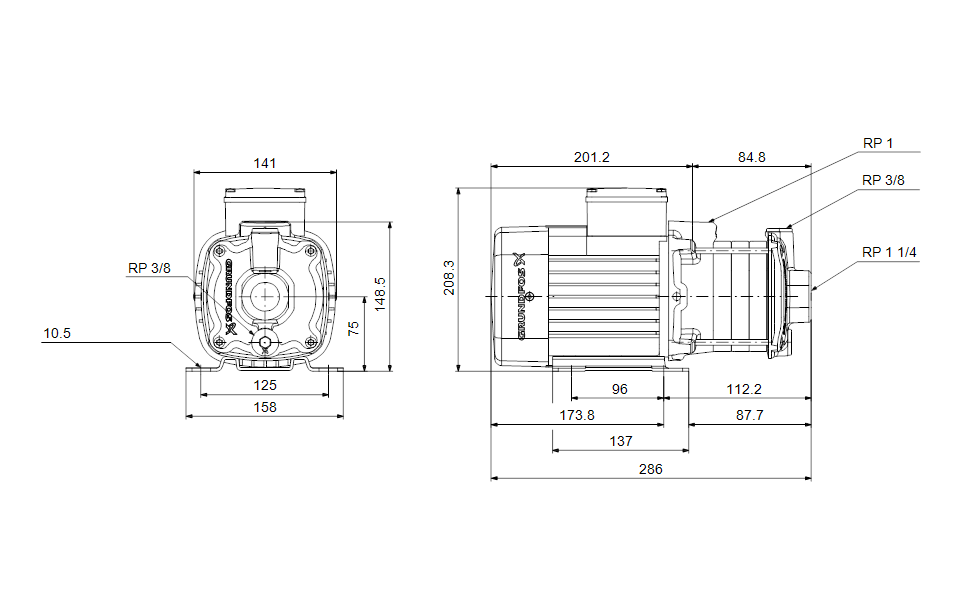

| Anschlusstyp: | Rp | |
| Größe des Saugstutzens: | 1 1/4 inch | |
| Größe des Druckanschlusses: | 1 inch | |
| Auslassposition: | 12 | |
| ELEKTRISCHE DATEN: | ||
| Std. Motor: | IEC | |
| Baugröße: | 71B | |
| IE Effizienzklasse 50Hz: | IE2 | |
| Rated power - P2: | 0.5 kW | |
| Netzfrequenz: | 50 Hz | |
| Geeignet für 50/60 Hz: | nein | |
| Bemessungsspannung: | 1 x 220-230 V V | |
| Betriebsfaktor: | 1.00 | |
| Nennstrom: | 3.30-3.15 A | |
| Anlaufstrom: | 340-370 % | |
| Nenndrehzahl, 50 Hz: | 2750-2780 1/min | |
| Schutzart (gemäß IEC 34-5): | IP55 | |
| Isolationsklasse (IEC 85): | F | |
| Motorschutz: | Thermoschalter (Bi-Metall) | |
| Mit Kabel (ja/nein): | nein | |
| SONSTIGES: | ||
| Position des Klemmkastens: | 12 Uhr | |
| Mindesteffizienzindex MEI ≥: | 0.7 | |
| Nettogewicht: | 11.6 kg | |
| Bruttogewicht: | 14.1 kg | |
| Herkunftsland: | HU | |
| Zolltarif Nr.: | 84137075 | |
