MLD.12.1.4Überflutbare Fäkalienhebeanlage mit einer Zulaufhöhen von 560 mm, einbaufertig mit zwei Pumpen. Sammelbehälter mit kompakter Rückschlag- klappeneinheit, Mikroprozessorsteuerung mit beleuchtetem 2,7-Zoll-LCD-Display einschl. Netzkabel und Stecker, geräuscharm und mit Freistromlaufrad.
Sammelbehälter: Schlag- und bruchfest
aus Polyethylen, unverrottbar, gas- und geruchsdicht. Spezieller Behälterboden mit Gefälle zur Minimierung von Restwasservolumen und Ablagerungen, Gesamtvolumen 270 ltr.
Druckabgang: Flanschübergangsstück aus
Composit bestehend aus Flansch 80 mit Rohrstutzen DN 100 und elastischem Verbindungsstück DN 100 sowie 2 Rohrschellen einschl. aller Schrauben und Dichtungen zur Auftriebssicherung, Anschluss von Zulaufleitung in DN 150 und Druckleitung in DN 100.
Pumpe: Vertikal, einstufig und
überflutbar, Schutzart IP68. Blockausführung mit wartungsfreiem, doppeltem Dichtungssystem und Ölsperr- kammer mit Ölbad aus physiologisch unbedenklichem Spezialöl. Rückseitig geschlitzte Motorwelle zur Drehrichtungskontrolle und Deblockier- funktion, zugänglich über Dichtstopfen. Motor mit eingebauten Wicklungsschutz- kontakten.
Steuerung: Berührungsloser, piezo-
resistiver Drucksensor als Plug-in-Modul in der Steuerung,elektronisch überwacht, millimetergenaue Füllstandsanzeige, verstopfungs- und blockiersicher, da keine beweglichen Teile im Abwasser, Feuchtigkeitsabscheider im Staurohrkopf

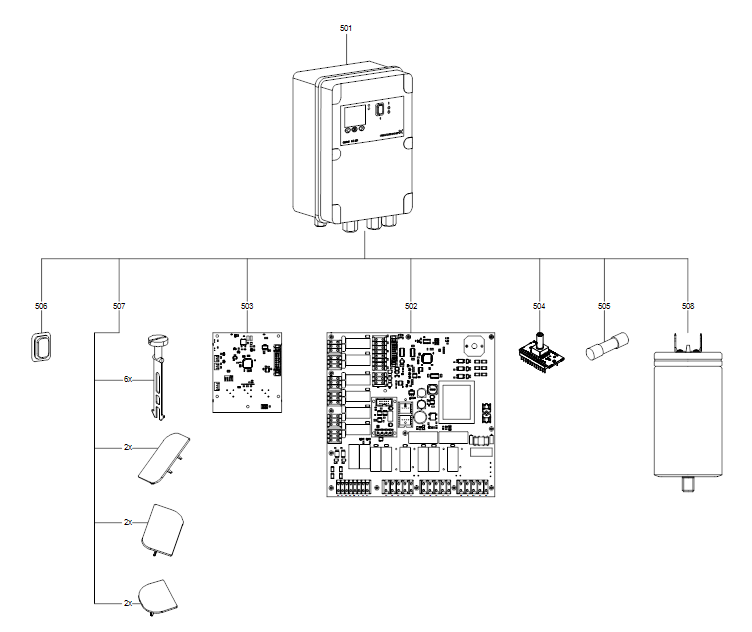

Vollelektronisches, vorkonfiguriertes Steuergerät zur Steuerung und Überwachung von zwei Tauchmotorpumpen, menügeführte Bedienung über Drucktasten mit Motorschutzrelais, Steuerplatine und digitalem beleuchtetem Display für die Zustandsanzeige und on-board Sensormodul. Zusätzliche Anschlussklemme für einen externen Schwimmerschalter. Bedienfeld vor unbefugtem Zugriff verriegelbar. Über einen Druckschlauch und einen Wandler im Steuergerät wird das Behälterniveau in Echtzeit gemessen und gesteuert. Einzelbetrieb- und Einzelstörmeldung, Hochwasserstörmeldung sowie zusätzliche Eingänge für externe Niveauschalter, eingebauter Strommessung und Überwachung, zusätzliche Eingänge für alternative Niveausensoren wie Schwimmerschalter, Ultraschallsensor und hydrostatischem Drucksensor, 0-5V und 4-20mA. Wandmontage ohne Öffnen der Steuereinheit. Wandaufbaugerät mit ISO-Gehäuse IP56.
- Optische Anzeige von Betrieb und
|
|
Störung, Wasserstand im Behälter in mm, Hochwasser, Motorstrom im Betrieb, Übertemperatur, Netzstörung und Sensor- fehler, Phasenfolgefehler (nur 3~400V)
- Reserve-, Wechsellast- und Spitzen-
|
|
lastbetrieb
- Einschalthöhenverstellung über Display
- Betriebsschalter H-0-A je Pumpe
- Akustisches Signal (Summer) f. Störung
- Quittiertaste Störung
- Alarmmeldequittierung (manuell/autom.)
- Fehlermeldung mit gezielter
|
|
Störungsanzeige und Fehlerspeicher der letzten 20 Ereignisse
- Betriebsstunden- und Impulszähler
- Antiblockierfunktion durch automa-
|
|
tischen Testlauf nach 24h Stillstandzeit
- Einschalten der Pumpe über Drucksensor
- Einstellbare Nachlaufzeit
- Temperaturüberwachung für Pumpen mit
|
|
Wicklungsthermofühlern
- Netzunabhängiger Alarm (s. Zubehör)
- Schnittstelle für Software-Update
- Start- und Alarmverzögerung bei Schwallwasser
- Laufzeitüberwachung und
|
|
Trockenlaufschutz
- Schnittstelle für PC-Tool für Service-
|
|
und erweiterte Parametrierfunktion
| TECHNISCHE DATEN: |
| Pumpendrehzahl, auf der die Pumpendaten beruhen: |
|
1430 1/min |
| Nennförderstrom: |
|
5.5 l/s |
| Maximaler Förderstrom: |
|
13.9 l/s |
| Nennförderhöhe: |
|
6.2 m |
| Laufradtyp: |
|
VORTEX |
| Maximale Partikelgröße: |
|
50 mm |
| Zulassungen: |
|
CE,EAC,MORO,UKCA,SEPRO |
| Non-return valve type: |
|
Flap valve |
|
| WERKSTOFFE: |
| Behälter: |
|
PLASTIC |
| |
|
LDPE |
| Dichtung: |
|
NBR |
|
| INSTALLATION: |
| Umgebungstemperatur: |
|
0 .. 40 °C |
| Anschlusstyp Austritt: |
|
DIN |
| Größe des Druckanschlusses: |
|
DN 80 |
| Nenndruckstufe: |
|
PN 6 |
|
| FÖRDERMEDIUM: |
| Medientemperaturbereich: |
|
0 .. 40 °C |
| Dichte: |
|
998.2 kg/m³ |
|
| ELEKTRISCHE DATEN: |
| Leistungsaufnahme P1: |
|
1.9 kW |
| Motorbemessungsleistung P2: |
|
1.4 kW |
| Netzfrequenz: |
|
50 Hz |
| Bemessungsspannung: |
|
1 x 230 V |
| Spannungstoleranz: |
|
+10/-14 % |
| Max Starts pro Stunde: |
|
60 |
| Bemessungsstrom: |
|
2 X 9,0 A |
| Cos phi - Leistungsfaktor: |
|
0.93 |
| Motorwirkungsgrad bei Vollast: |
|
71.4 % |
| Größe des Betriebskondensators: |
|
60 µF |
| Motorpole: |
|
4 |
| Einschaltart: |
|
Direkt |
| Schutzart (gemäß IEC 34-5): |
|
IP68 |
| Isolationsklasse (IEC 85): |
|
F |
| Motorschutz: |
|
BIMETAL THERMAL SWITCH |
| Kabellänge: |
|
1.5 m |
| Netzstecker: |
|
CEE 2P+PE |
|
| ART DER STEUERUNG: |
| Art des Schaltschrankes: |
|
LC241 |
|
| BEHÄLTER: |
| Gesamtvolumen des/der Behälter(s): |
|
270 l |
| Tatsächliches Gesamtvolumen des Sammelbeckens mit 180 mm Einlass: |
|
190 l |
|
| SONSTIGES: |
| Nettogewicht: |
|
129 kg |
| Bruttogewicht: |
|
152 kg |
| Dänische VVS Nr.: |
|
154036012 |
| Norwegische NRF Nr.: |
|
9045359 |
| Herkunftsland: |
|
DE |
| Zolltarif Nr.: |
|
84137021 |
| Environmental approvals: |
|
WEEE |
