GRUNDFOS MSS.11.1.2 Art. 97901037
Artikel-Nr.: 97901037
- Aktuell verfügbar

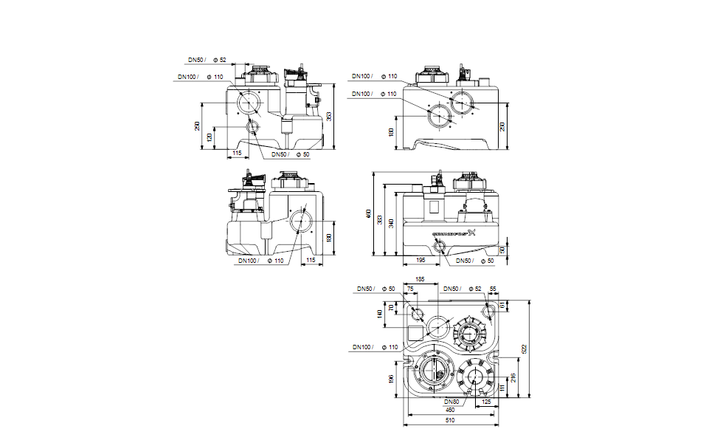

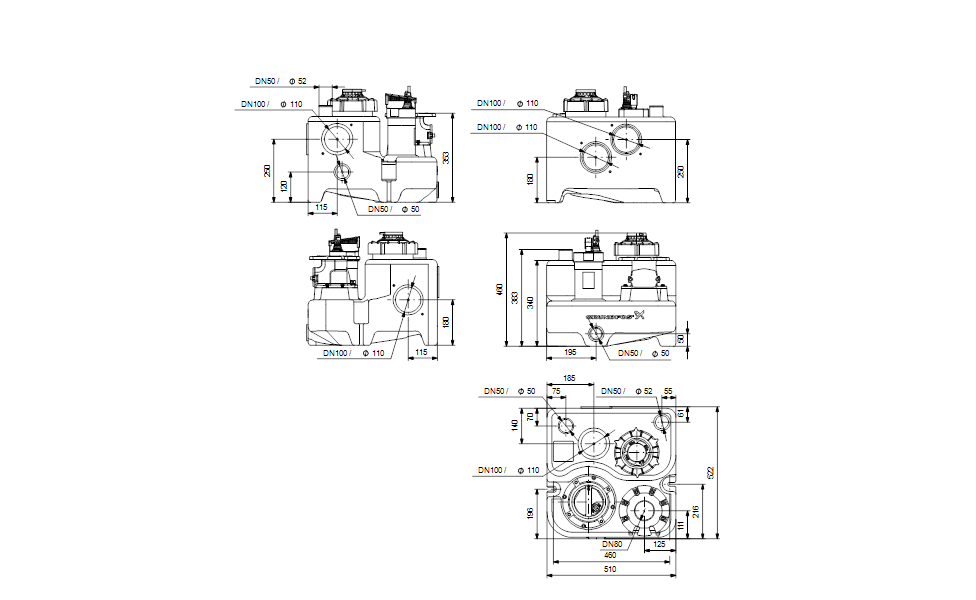

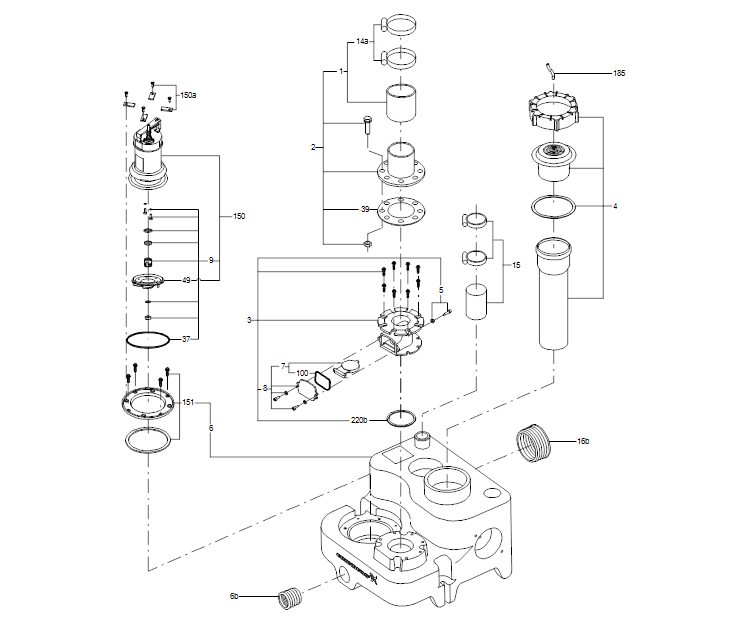

Überflutbare Fäkalienhebeanlage mit zwei einstellbaren Zulaufhöhen von 180 bzw. 250 mm sowie 5 weiteren Zuläufen an den Behälterseiten in DN 50 und DN 100, einbaufertig mit einer Tauchmotorpumpe. Sammelbehälter mit und optional ohne kompakter Rückschlag- klappe, Mikroprozessorsteuerung mit LED-Anzeige einschl. Netzkabel und Stecker, Freistromlaufrad.
Sammelbehälter: Schlag- und bruchfest
aus Polyethylen, unverrottbar, gas- und geruchsdicht. Spezieller Behälterboden mit Gefälle zur Minimierung von Restwasservolumen und Ablagerungen, Gesamtvolumen 44 l.
Druckabgang: Flanschübergangsstück aus
Composit bestehend aus Flansch 80 mit Rohrstutzen DN 100 und elastischem Verbindungsstück DN 100 sowie 2 Rohrschellen einschl. aller Schrauben und Dichtungen zur Auftriebssicherung, Anschluss von Zulaufleitung und Druckleitung in DN 100.
Pumpe: Vertikal, einstufig und
überflutbar, Schutzart IP68. Blockausführung mit wartungsfreier Gleitringdichtung und Ölsperr- kammer mit Ölbad aus physiologisch unbedenklichem Spezialöl. Motor mit eingebauten Wicklungsschutz- kontakten.
Steuerung: Berührungsloser, piezo-
resistiver Drucksensor als Plug-in-Modul in der Steuerung, elektronisch überwacht, millimetergenaue Füllstandsanzeige, verstopfungs- und blockiersicher, da keine beweglichen Teile im Abwasser, Feuchtigkeitsabscheider im Staurohrkopf sowie wartungsfreundliche groß- dimensionierte Behälterverschraubung.

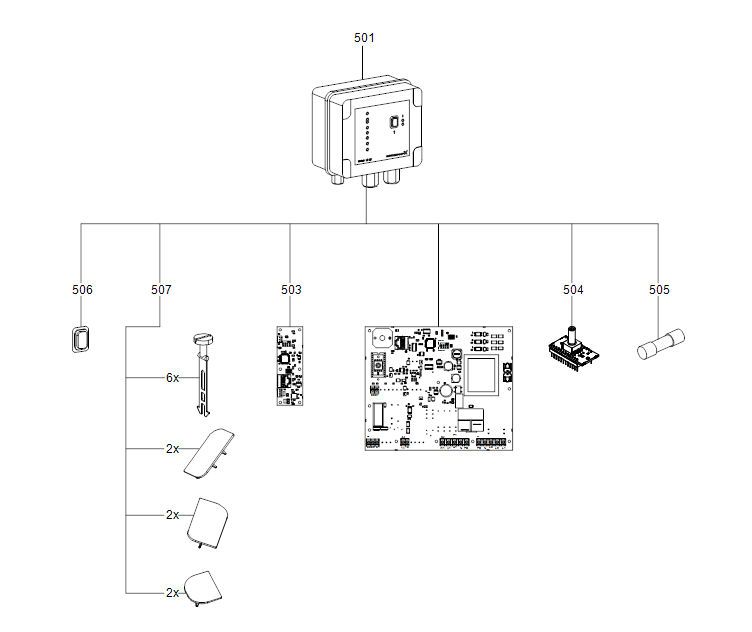

Vollelektronisches, vorkonfiguriertes Steuergerät zur Steuerung und Überwachung von einer Tauchmotorpumpe, Bedienung über Drucktasten mit Motorschutzrelais, Steuerplatine mit LED für die Zustandsanzeige. Zusätzliche Anschlussklemme für einen externen Schwimmerschalter. Niveaumessung in Echtzeit, Einzelbetrieb- und Einzelstörmeldung, Hochwasserstörmeldung sowie zusätzliche Eingänge für externe Niveauschalter, zusätzliche Eingänge für alternative Niveausensoren wie Schwimmerschalter, Ultraschallsensor und hydrostatischem Drucksensor, 0-5 V und 4-20 mA, Wandmontage der Steuerung ohne Öffnen der Steuereinheit. Wandaufbaugerät mit ISO-Gehäuse IP56.
Optische Anzeige von Betrieb und
Störung, Hochwasser, Übertemperatur, Netzstörung und Sensorfehler, Phasenfolgefehler (nur 3~400 V)
Einstellung der Einschalthöhe über
Wahlschalter
Betriebsschalter H-0-A
Akustisches Signal (Summer) f. Störung
Quittiertaste Störung
Alarmmeldequittierung (manuell/autom.)
Fehlermeldung
Antiblockierfunktion durch automa-
tischen Testlauf nach 24h Stillstandzeit
Einschalten der Pumpe über Drucksensor
Temperaturüberwachung für Pumpen mit
Wicklungsthermofühlern
Akkupuffer für netzunabhängige
Alarmierung (siehe Zubehör)
Schnittstelle für Software-Update
Startverzögerung bei Schwallwasser
Laufzeitüberwachung und
Trockenlaufschutz
Schnittstelle für PC-Tool für Service-
und erweiterte Parametrierfunktion
| Technische Daten: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 2760 1/min | |
| Nennförderstrom: | 5.5 l/s | |
| Maximaler Förderstrom: | 8.61 l/s | |
| Nennförderhöhe: | 4.1 m | |
| Laufradtyp: | VORTEX | |
| Maximale Partikelgröße: | 40 mm | |
| Zulassungen: | CE,EAC,CN ROHS,MORO,UKCA,SEPRO | |
| Zugelassen gemäß CE (Ja/Nein): | ja | |
| EN-Nummer für LGA-Zulassung: | ja | |
| Non-return valve type: | Flap valve | |
| Werkstoffe: | ||
| Pumpengehäuse: | Verbundwerkstoff | |
| Behälter: | PLASTIC | |
| LDPE | ||
| Dichtung: | NBR | |
| Installation: | ||
| Umgebungstemperatur: | 0 .. 40 °C | |
| Anschlusstyp Austritt: | DIN | |
| Größe des Druckanschlusses: | DN 80 | |
| Nenndruckstufe: | PN 6 | |
| Fördermedium: | ||
| Medientemperaturbereich: | 0 .. 40 °C | |
| Medientemperatur während des Betriebs: | 20 °C | |
| Dichte: | 998.2 kg/m³ | |
| Elektrische Daten: | ||
| Leistungsaufnahme P1: | 1.7 kW | |
| Motorbemessungsleistung P2: | 1.1 kW | |
| Netzfrequenz: | 50 Hz | |

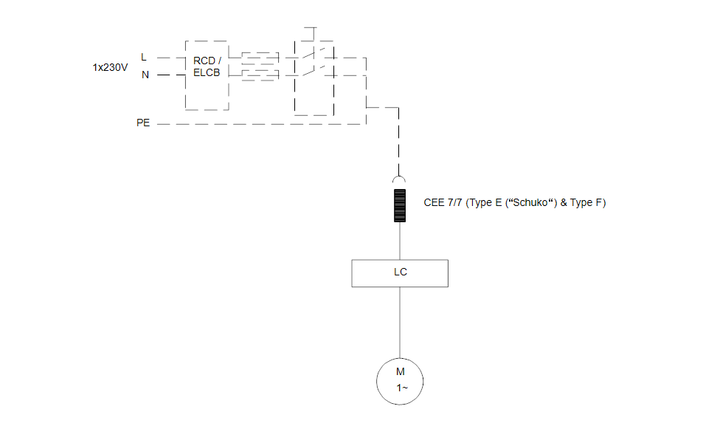

| Bemessungsspannung: | 1 x 230 V | |
| Spannungstoleranz: | +10/-6 % | |
| Max Starts pro Stunde: | 60 | |
| Bemessungsstrom: | 8 A | |
| Cos phi - Leistungsfaktor: | 0.95 | |
| Größe des Betriebskondensators: | 20 µF | |
| Motorpole: | 2 | |
| Einschaltart: | DOL | |
| Schutzart (gemäß IEC 34-5): | IP68 | |
| Isolationsklasse (IEC 85): | F | |
| Motorschutz: | KLIXON | |
| Kabellänge: | 1.5 m | |
| Netzstecker: | SCHUKO | |
| Art der Steuerung: | ||
| Art des Schaltschrankes: | LC220 | |
| Behälter: | ||
| Gesamtvolumen des/der Behälter(s): | 44 l | |
| Tatsächliches Gesamtvolumen des Sammelbeckens mit 180 mm Einlass: | 20 l | |
| Tatsächliches Gesamtvolumen des Sammelbeckens mit 250 mm Einlass: | 28 l | |
| Sonstiges: | ||
| Nettogewicht: | 27.4 kg | |
| Bruttogewicht: | 38.1 kg | |
| Dänische VVS Nr.: | 154030011 | |
| Norwegische NRF Nr.: | 9045302 | |
| Herkunftsland: | DE | |
| Zolltarif Nr.: | 84137021 | |
| Zulassungen: | WEEE | |
