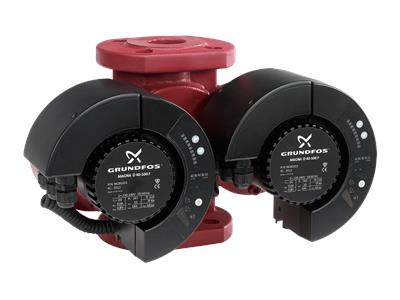

Umwälzpumpe Typ: MAGNA D 40-100F
Hocheffiziente Nassläuferdoppelpumpe mit 2 Permanentmagnetmotoren (ECM-Technologie) und integrierter elektronischer Leistungsanpassung durch stufenlose Drehzahländerung zur Förderung von Heizungswasser gemäß VDI 2035.
Eigenschaften und Produktvorteile:
- Keine Einstellung der Pumpe notwendig durch AUTOADAPT (selbstadaptierende Kennlinie findet die optimale Einstellung selbsttätig)
- EuP-ready -> Energieeffizienzindex EEI <= 0.27
- Drehzahlgeregelte Pumpe erfüllt die Anforderungen der Energieeinsparverordnung (EnEV) §14(3)
- Wahl der Regelungsart Proporional- bzw Konstantdruckregelung und AUTOADAPT über Tasten auf Klemmkasten oder mit R100 möglich
- Konstantkennlinienbetrieb mit Controller R100 aktivierbar
- Automatische Nachtabsenkung hilft zusätzlich Energie zu sparen
- Geringe Lagerhaltung durch Kombiflansch PN 06/10 bis DN 65
- IR-Kommunikation mit Controller R100 möglich
- Temperaturführung des Sollwertes mit Controller R100 aktivierbar
- Jeder Pumpenkopf verfügt über folgendes Modul
|
|
GENIbus- und Doppelpumpenmodul MB 60/100
- Eingang für Extern Ein/Aus
- Potentialfreier Ausgang mit Controller R100 als Stör-, Bereit- oder Betriebsmelderelais konfigurierbar
- Eingang 0 bis 10V zur Sollwertführung oder Stellsignal eines externen Reglers
- Eingang Umschaltung auf MIN-Drehzahl
- Eingang Umschaltung auf MAX-Drehzahl
- GENIbus
- Doppelpumpenfunktion
|
|
- Spaltrohr, Lagerplatte und Rotorkappe aus Edelstahl
- Pumpengehäuse aus Grauguß EN-JL1040
- Kein externer Motorschutz erforderlich da dieser in der Pumpe integriert
|
|
| FÖRDERMEDIUM: |
| Fördermedium: |
|
Wasser |
| Medientemperaturbereich: |
|
2 .. 95 °C |
| Medientemperatur während des Betriebs: |
|
60 °C |
| Dichte: |
|
983.2 kg/m³ |
|
| TECHNISCHE DATEN: |
| Temperaturklasse: |
|
110 |
| Zulassungen: |
|
CE,B,TSE, PCT |
|
| WERKSTOFFE: |
| Pumpengehäuse: |
|
Grauguß |
| |
|
EN-JL1040 |
| |
|
ASTM 35 B - 40 B |
| Laufrad: |
|
Komposit, PES |
|
| INSTALLATION: |
| Umgebungstemperatur: |
|
0 .. 40 °C |
| Max. Betriebsdruck: |
|
10 bar |
| Anschluss: |
|
DIN |

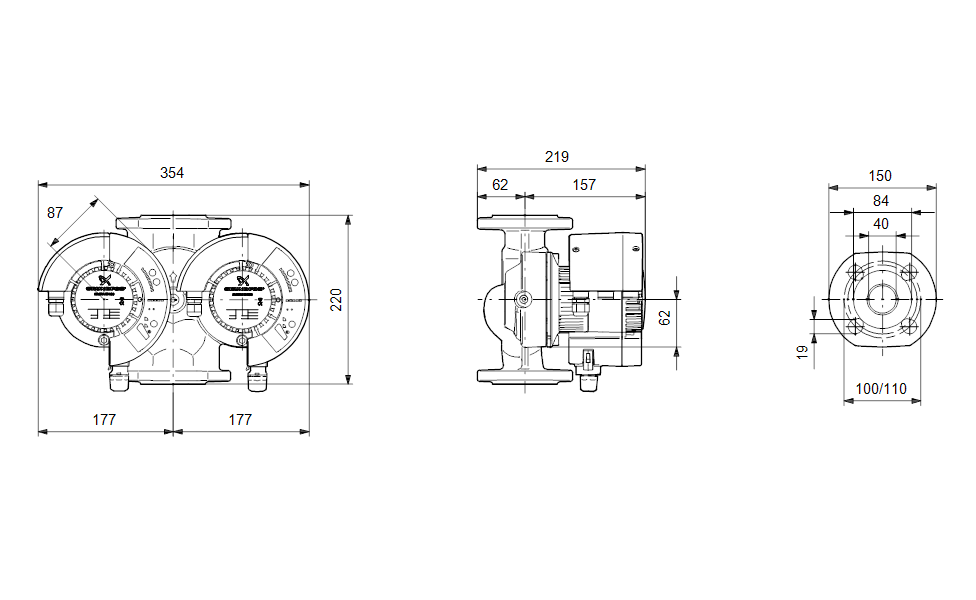

| Nennweite: |
|
DN 40 |
| Nenndruck: |
|
PN 6 / PN 10 |
| Einbaulänge: |
|
220 mm |
|
| ELEKTRISCHE DATEN: |
| Leistungsaufnahme P1: |
|
10 .. 180 W |
| Netzfrequenz: |
|
50 Hz |
| Bemessungsspannung: |
|
1 x 230-240 V |
| Maximale Stromaufnahme: |
|
0.09 .. 1.26 A |
| Schutzart (gemäß IEC 34-5): |
|
IP44 |
| Wärmeklasse (IEC 85): |
|
F |
