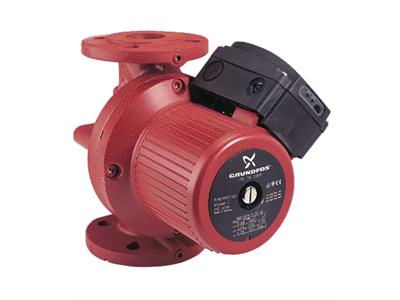

GRUNDFOS Nassläufer-Umwälzpumpe UPS 50-120 F B 280 Art. 96402110
Artikel-Nr.: 96402110
Teilen via
- Aktuell verfügbar
Technische Daten
Umwälzpumpe UPS 50-120 F B 280
Umwälzpumpe mit 3-phasigem Naßläufermotor als Einzelpumpe stopfbuchslos in Inline-Bauweise mit Kombiflanschen PN 6/10 bis DN 65 Leistungsanpassung durch 3 elektrisch umschaltbare Drehzahlstufen.
Pumpe und Motor bilden eine Einheit, d.h. wartungsfreie Lagerschmierung durch das Förder- medium, Wellenabdichtung nicht erforderlich.
Die Pumpe besitzt folgende Eigenschaften:
|
Die Pumpen sind mit einem im Klemmenkasten integriertem Standardmodul ausgestattet. Das Standardmodul wird über einen externen Schaltschütz an das Stromnetz angeschlossen.
| ART DER STEUERUNG: | ||
| Relay: | ohne Relais | |
| FÖRDERMEDIUM: | ||
| Fördermedium: | Wasser | |
| Medientemperaturbereich: | -10 .. 120 °C | |
| Medientemperatur während des Betriebs: | 60 °C | |
| Dichte: | 983.2 kg/m³ | |
| TECHNISCHE DATEN: | ||
| Nennförderstrom: | 16.28 m³/h | |
| Nennförderhöhe: | 7.55 m | |
| Zulassungen: | CE,EAC,AAA,WEEE | |
| WERKSTOFFE: | ||
| Pumpengehäuse: | Bronze | |
| Pumpenmantel: | 2.1176.01 | |
| Pumpengehäuse: | B-271 | |
| Laufradwerkstoff: | Edelstahl | |
| Laufrad: | EN 1.4301 | |
| Laufradwerkstoff gemäß ASTM: | 304 | |
| INSTALLATION: | ||
| Umgebungstemperatur: | 0 .. 80 °C | |
| Max. Betriebsdruck: | 10 bar | |
| Anschlusstyp: | DIN | |
| Anschlussgröße: | DN 50 | |
| Nenndruckstufe: | PN 6/10 | |

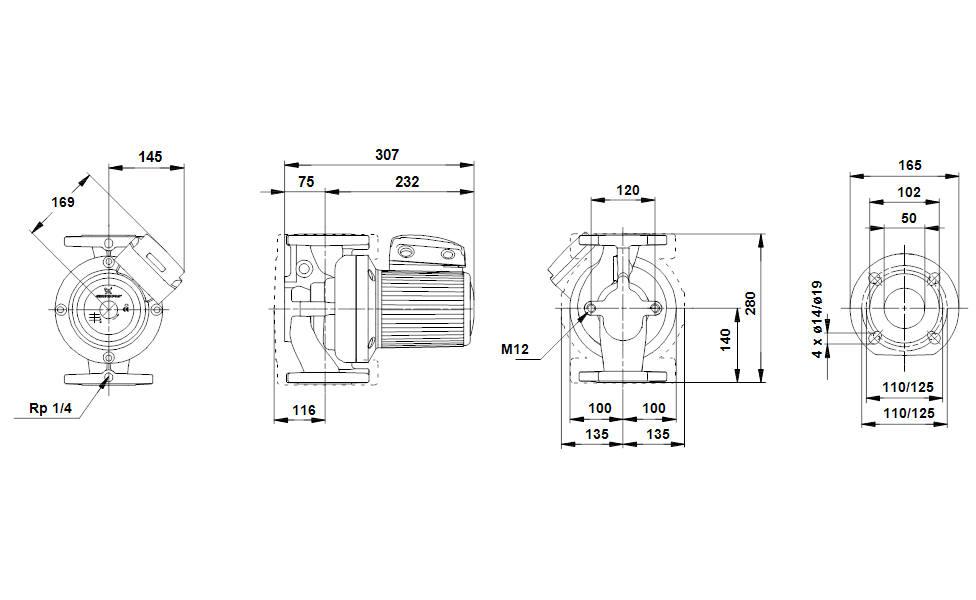

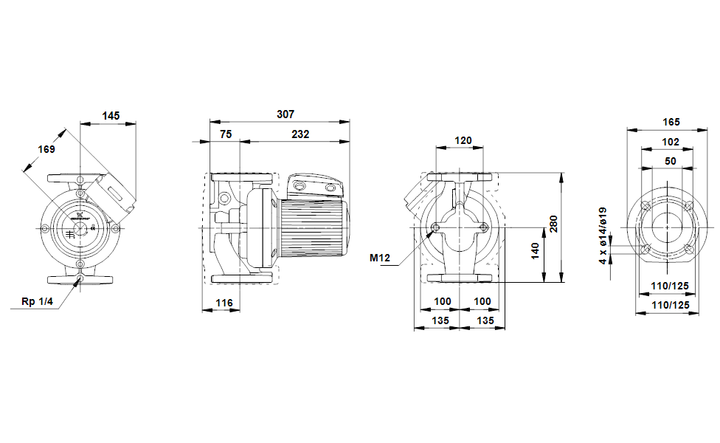

| Port-to-port length: | 280 mm | |
| ELEKTRISCHE DATEN: | ||
| Leistungsaufnahme P1 bei Drehzahlstufe 1: | 450 W | |
| Leistungsaufnahme P1 bei Drehzahlstufe 2: | 530 W | |
| Leistungsaufnahme P1 bei Drehzahlstufe 3: | 720 W | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 3 x 400-415 V | |
| Strom bei Drehzahlstufe 1: | 0.82 A | |
| Strom bei Drehzahlstufe 2: | 0.94 A | |
| Stromaufnahme Drehzahlstufe 3: | 1.3 A | |
| Leistungsfaktor Cos phi für Drehzahlstufe 1: | 0.79 | |
| Leistungsfaktor Cos phi für Drehzahlstufe 2: | 0.81 | |
| Cos phi Drehzahlstufe 3: | 0.8 | |
| Isolationsklasse (IEC 85): | H | |
| Schutzart (gemäß IEC 60529): | X4D | |
| Motorschutz: | CONTACT | |
| SONSTIGES: | ||
| Position des Klemmkastens: | 1.30H | |
| Nettogewicht: | 25.6 kg | |
| Bruttogewicht: | 27.3 kg | |
| Versandvol.: | 0.043 m³ | |
| Dänische VVS Nr.: | 380725142 | |
