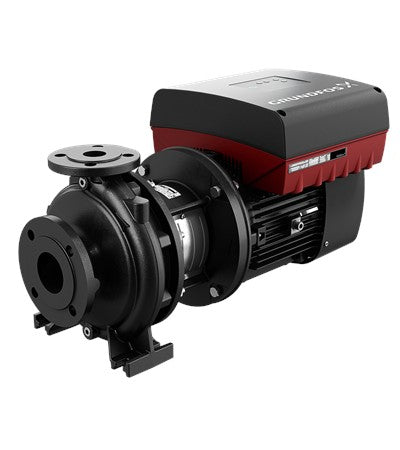

Grundfos NBE 32-200/197 AAF2AESBAQEFWA - Art. 98553151
Artikel-Nr.: 98553151
Teilen via
- Aktuell verfügbar
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Pumpendrehzahl, auf der die Pumpendaten beruhen | 1450 1/min |
| Nennförderstrom | 15.9 m³/h |
| Nennförderhöhe | 10.5 m |
| Tatsächlicher Laufraddurchmesser | 197 mm |
| Laufrad-Nenndurchmesser | 200 |
| GLRD Anordnung | Einfache Gleitringdichtung |
| Gleitringdichtung | BAQE |
| Wellendurchmesser | 24 mm |
| GLRD Code | BAQE |
| ISO Abnahmekl. | ISO9906:2012 3B2 |
| Pumpenausführung | A |
| Code Ausführung | A |
| Lagerbauweise | Standardausführung |
| Pumpengehäuse | Grauguss |
| Pumpenmantel | EN-GJL-250 |
| Pumpengehäuse | ASTM class 35 |
| Tragring | Messing |
| Laufradwerkstoff | Grauguss |
| Laufrad | EN-GJL-200 |
| Laufradwerkstoff gemäß ASTM | ASTM class 30 |
| Interne Beschichtung des Pumpengehäuses | CED-Beschichtung |
| Typenschlüssel für Material | A |
| Code Material | A |
| Elastomere | E |
| Elastomere GLRD | E |
| Welle | Stainless steel |
| Maximale Umgebungstemperatur | 50 °C |
| Umgebungstemperatur | -20 .. 50 °C |
| Max. Betriebsdruck | 16 bar |
| Rohranschluss-Standard | EN 1092-2 |
| Größe des Saugstutzens | DN 50 |
| Größe des Druckanschlusses | DN 32 |
| Nenndruckstufe | PN 16 |
| Lagerschmierung | Grease |
| Pumpengehäuse mit Standfuß | ja |
| Stützblock (ja/nein) | N |
| Code für Rohranschluss | F2 |
| Code Anschl. Art | F2 |
| Medientemperaturbereich | 0 .. 120 °C |
| Medientemp. bei Datenerfassung | 20 °C |
| Dichte | 998.2 kg/m³ |
| Bauart des Motors | 80C |
| Motorbemessungsleistung P2 | 0.75 kW |
| Netzfrequenz | 50 Hz |
| Bemessungsspannung | 3 x 380-500 V |
| Bemessungsstrom | 1.7-1.5 A |
| Leistungsfaktor Cos phi | 0.83-0.71 |
| Nenn-Drehzahl | 180-2000 1/min |
| IE-Wirkungsgradklasse | IE5 |
| Motorwirkungsgrad bei Vollast | 86.7 % |
| Motorpole | 4 |
| Schutzart (gemäß IEC 34-5) | IP55 |
| Wärmeklasse (IEC 85) | F |
| eingebauter Motorschutz | ELEC |
| Motor - Produktnummer | 99305833 |
| Befestigung nach IEC 34-7 | IM V1/B5 |
| Lagerisolierung-Typ N-Ende | Steel Bearing |
| Bedienfeld | HMI 300 - Graphisches Bedienfeld |
| Funktionsmodul | FM 300 - Funktionsmodul Advanced |
| Frequenzumrichter | integriert |
| Drucksensor | nein |
| Mindesteffizienzindex MEI ≥ | 0.70 |
| Versandvol. | 0.134 m³ |
| Herkunftsland | HU |
| Zolltarif Nr. | 84137051 |
