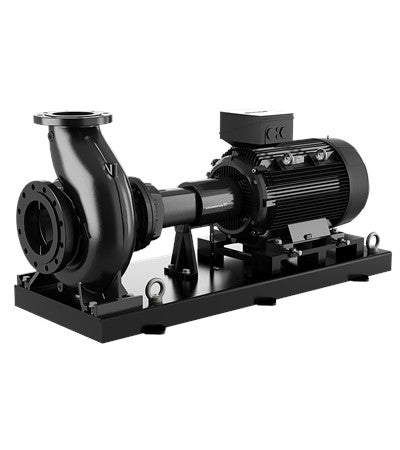

Grundfos NK 100-315/324 AA2F2AESBQQEQW3 - Art. 99998724
Artikel-Nr.: 99998724
Teilen via
- Aktuell verfügbar
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Pumpendrehzahl, auf der die Pumpendaten beruhen | 1478 1/min |
| Nennförderstrom | 180 m³/h |
| Pumpe mit Motor | Ja |
| Nennförderhöhe | 34 m |
| Tatsächlicher Laufraddurchmesser | 324 mm |
| Laufrad-Nenndurchmesser | 315 |
| Gleitringdichtung | BQQE |
| Wellendurchmesser | 32 mm |
| GLRD Code | BQQE |
| Gleitringdichtung | Single |
| ISO Abnahmekl. | ISO9906:2012 3B |
| Pumpenausführung | A2 |
| Code Ausführung | A2 |
| Lagerbauweise | Standardausführung |
| Minimale Pumpendrehzahl | 500 1/min |
| Maximale Drehzahl | 3700 1/min |
| Pumpengehäuse | Grauguss |
| Pumpenmantel | EN-GJL-250 |
| Pumpengehäuse | ASTM class 35 |
| Tragring | Messing |
| Laufradwerkstoff | Grauguss |
| Laufrad | EN-GJL-200 |
| Laufradwerkstoff gemäß ASTM | ASTM class 30 |
| Interne Beschichtung des Pumpengehäuses | CED-Beschichtung |
| Typenschlüssel für Material | A |
| Code Material | A |
| Elastomere | E |
| Elastomere GLRD | E |
| Welle | Stainless steel |
| Maximale Umgebungstemperatur | 55 °C |
| Umgebungstemperatur | -20 .. 55 °C |
| Max. Betriebsdruck | 16 bar |
| Rohranschluss-Standard | EN 1092-2 |
| Anschlusstyp Eintritt | DIN |
| Anschlusstyp Austritt | DIN |
| Größe des Saugstutzens | DN 125 |
| Größe des Druckanschlusses | DN 100 |
| Nenndruckstufe | PN 16 |
| Kupplungstyp | Flexible w/spacer |
| Grundrahmen-Konstruktion | EN/ISO |
| Code für Grundrahmen | 7 |
| Verpressen (ja/nein) | N |
| Code für Rohranschluss | F |
| Code Anschl. Art | F |
| Medientemperaturbereich | -25 .. 120 °C |
| Medientemp. bei Datenerfassung | 20 °C |
| Dichte | 998.2 kg/m³ |
| Bauart des Motors | INNOMOTICS |
| Motorbemessungsleistung P2 | 22 kW |
| Netzfrequenz | 50 Hz |
| Bemessungsspannung | 3 x 380-420D/660-725Y V |
| Bemessungsstrom | 41.5/24.0 A |
| Anlaufstrom | 770 % |
| Leistungsfaktor Cos phi | 0.81 |
| Nenn-Drehzahl | 1475 1/min |
| Wirkungsgrad | IE4 94,5% |
| IE-Wirkungsgradklasse | IE4 |
| Motorwirkungsgrad bei Vollast | 94.5 % |
| Motorwirkungsgrad bei 3/4-Last | 95.0 % |
| Motorwirkungsgrad bei halber Last | 94.8 % |
| Motorpole | 4 |
| Schutzart (gemäß IEC 34-5) | IP55 |
| Wärmeklasse (IEC 85) | F |
| eingebauter Motorschutz | PTC |
| Motor - Produktnummer | 83V16130 |
| Lagerisolierung-Typ N-Ende | Steel Bearing |
| Frequenzumrichter | ohne |
| Drucksensor | nein |
| Mindesteffizienzindex MEI ≥ | 0.70 |
| ErP-Status | EuP extern/integriert |
| Versandvol. | 0.801 m³ |
| Herkunftsland | HU |
| Zolltarif Nr. | 84137059 |
