GRUNDFOS NKE 80-400/419 AIA2F2KVSBQQVSW3 Art. 92946098
Artikel-Nr.: 92946098
- Aktuell verfügbar

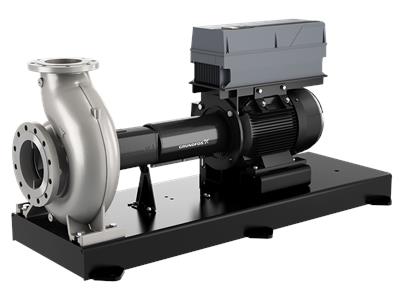

NKE 80-400/419 AIA2F2KVSBQQVSW3
Normalsaugende, einstufige Kreiselpumpe nach ISO 5199 mit Abmessungen und Bemessungsleistung nach EN 733. Die Pumpe ist mit Flanschen PN 16 ausgerüstet. Die Abmessungen entsprechen der EN 1092-1. Die Pumpe verfügt über einen axialen Saugstutzen, einen radialen Druckstutzen und eine horizontale Welle. Die Pumpen sind in Prozessbauweise ausgeführt, so dass die Kupplung, der Lagerträger und das Laufrad ausgebaut werden können, ohne den Motor, das Pumpengehäuse oder Rohrleitungen demontieren zu müssen. Die nicht entlastete Gummibalgdichtung entspricht der DIN EN 12756. Die Pumpe ist mit einem lüftergekühlten Asynchronmotor mit Standfuß ausgerüstet. Die Pumpe und der Motor sind auf einem gemeinsamen Grundrahmen montiert.
| Art der Steuerung: | ||
| VFD product number: | 99616824 | |
| Frequency converter: | integriert | |
| Frequenzumrichtertyp: | CUE 3X380-500V IP55 RUG 37KW | |
| Zulassung für Frequenzumrichter: | CE, CULUS, C-TICK | |
| Drucksensor: | nein | |
| Fördermedium: | ||
| Fördermedium: | Wasser | |
| Medientemperaturbereich: | -10 .. 90 °C | |
| Medientemperatur während des Betriebs: | 20 °C | |
| Dichte: | 998.2 kg/m³ | |
| Technische Daten: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 1485 1/min | |
| Nennförderstrom: | 163.2 m³/h | |
| Pumpe mit Motor: | Ja | |
| Nennförderhöhe: | 53.6 m | |
| Tatsächlicher Laufraddurchmesser: | 419 mm | |
| Nominal impeller diameter: | 400 | |
| GLRD Code: | BQQV | |
| Gleitringdichtung: | Single | |
| ISO Abnahmekl.: | ISO9906:2012 3B | |
| Lagerbauweise: | Standardausführung | |
| Werkstoffe: | ||
| Pumpengehäuse: | Edelstahl | |
| Pumpenmantel: | EN 1.4408 | |
| Pumpengehäuse: | ASTM CF8M | |
| Tragring: | Edelstahl | |
| Laufradwerkstoff: | Edelstahl | |
| Laufrad: | EN 1.4408 | |
| Laufradwerkstoff gemäß ASTM: | ASTM CF8M | |
| Internal pump house coating: | Keine Beschichtung | |
| Welle: | Stainless steel | |
| EN 1.4401 | ||
| AISI 316 | ||
| Installation: | ||
| Umgebungstemperatur: | -10 .. 50 °C | |
| Max. Betriebsdruck: | 16 bar | |
| Pipe connection standard: | EN 1092-1 | |
| Anschlusstyp Eintritt: | DIN | |
| Anschlusstyp Austritt: | DIN | |
| Größe des Saugstutzens: | DN 100 | |
| Größe des Druckanschlusses: | DN 80 | |
| Nenndruckstufe: | PN 16 | |
| Kupplungstyp: | Flexible w/spacer | |
| Base frame design: | EN/ISO | |
| Code for base frame: | 8 | |
| Grouting (Yes/No): | N | |
| Elektrische Daten: | ||
| Bauart des Motors: | SIEMENS | |
| Motorbemessungsleistung P2: | 37 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 3 x 380-420D/660-725Y V | |
| Bemessungsstrom: | 67.0/38.5 A | |
| Anlaufstrom: | 840 % | |
| Leistungsfaktor Cos phi: | 0.84 | |
| Nenn-Drehzahl: | 1485 1/min | |
| Wirkungsgrad: | IE4 95,4% | |
| IE-Wirkungsgradklasse: | IE4 | |
| Motorwirkungsgrad bei Vollast: | 95.4 % | |
| Motorwirkungsgrad bei 3/4-Last: | 95.4 % | |
| Motorwirkungsgrad bei halber Last: | 94.8 % | |
| Motorpole: | 4 | |
| Schutzart (gemäß IEC 34-5): | IP55 | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 92691591 | |
| Bearing insulation type N-end: | CERAMIC SHAFT COATING | |
| Sonstiges: | ||
| Mindesteffizienzindex MEI ≥: | 0.41 | |
| Nettogewicht: | 887 kg | |
| Bruttogewicht: | 1040 kg | |
| Versandvol.: | 3.09 m³ | |
| Herkunftsland: | HU | |
| Zolltarif Nr.: | 84137059 | |
| Language on pump nameplate: | Brtitisches Englisch |
