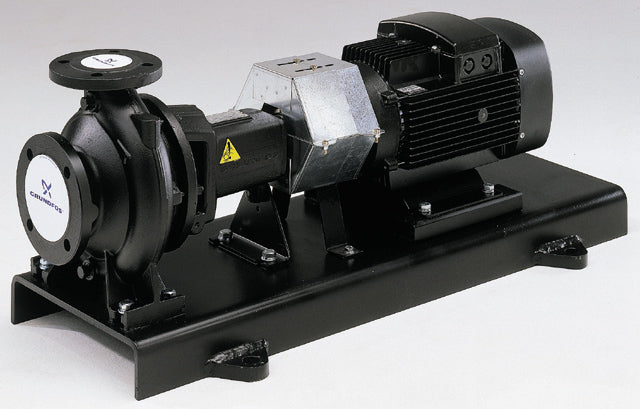

GRUNDFOS Normpumpe 4polig

Normalsaugende, einstufige Kreiselpumpe
mit Spiralgehäuse, mit axialem Saugstut-
zen, radialem Druckstutzen und waage-
rechter Welle.

Die Hauptabmessungen sowie die Bemes-
sungsleistung entsprechen der EN 733
(Wassernorm), oder als NKG der EN 22858
(Chemienorm).
Pumpen mit Flanschmaßen bis DN 150 sind
unabhängig von der Flanschausführung für
einen maximalen Betriebsdruck von 16 bar
geeignet.

Die Pumpe ist über eine Kupplung mit ei-
nem vollständig geschlossenen, luftge-
kühlten Motor mit Hauptabmessungen gemäß
IEC und DIN in der Bauform B3 (IM 1001)
verbunden. Die Maße der Gleitring-
dichtung entsprechen der EN 12756.

Alle Pumpen sind gemäß ISO 1940
Klasse 6.3 dynamisch ausgewuchtet. Die
Laufräder sind hydraulisch entlastet.
Die Pumpe und der Motor sind auf einem
gemeinsamen Stahlgrundrahmen gemäß
EN 23661 montiert. Alle Standardpumpen
und Ergänzungsgrößen verfügen über Stan-
dard grundrahmen.
Ergänzungspumpen ab 150-315 verfügen
über geschweißte Grundrahmen.

Die Prozessbauweise erlaubt, dass der
Motor, die Kupplung, der Lagerträger und
das Laufrad ausgebaut und demontiert
werden können, ohne das Pumpengehäuse
oder die Rohre ebenfalls demontieren zu
müssen.
