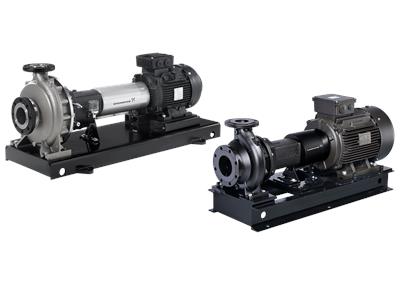

GRUNDFOS Normpumpe NK 100-200/203 Art. 96594366
Artikel-Nr.: 96594366
Teilen via
- Aktuell verfügbar
Technische Daten
NK 100-200/203
Normalsaugende, einstufige Kreiselpumpe mit Spiralgehäuse, mit axialem Saugstutzen, radialem Druckstutzen und waagerechter Welle.
| TECHNISCHE DATEN: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 2975 1/min | |
| Nennförderstrom: | 323.8 m³/h | |
| Nennförderhöhe: | 46.4 m | |
| Tatsächlicher Laufraddurchmesser: | 203 mm | |
| Nominal impeller diameter: | 200 | |
| GLRD Anordnung: | Einfache Gleitringdichtung | |
| GLRD Code: | GQQE | |
| Lagerbauweise: | 17500 | |
| FÖRDERMEDIUM: | ||
| Fördermedium: | Wasser | |
| Medientemperaturbereich: | -25 .. 90 °C | |
| Medientemperatur während des Betriebs: | 20 °C | |
| Dichte: | 998.2 kg/m³ | |
| ELEKTRISCHE DATEN: | ||
| Bauart des Motors: | SIEMENS | |
| Motorbemessungsleistung P2: | 55 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 3 x 380-415D/660-690Y V | |
| Bemessungsstrom: | 93.0/53.7 A | |
| Anlaufstrom: | 680-680 % | |
| Leistungsfaktor Cos phi: | 0.90 | |
| Nenn-Drehzahl: | 2980 1/min | |
| IE-Wirkungsgradklasse: | IE2 | |
| Motorwirkungsgrad bei Vollast: | 95.3 % | |
| Motorwirkungsgrad bei 3/4-Last: | 95.3 % | |
| Motorpole: | 2 | |
| Schutzart (gemäß IEC 34-5): | 55 (Protect. water jets/dust) | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 83A15138 | |
| INSTALLATION: | ||
| Maximale Umgebungstemperatur: | 40 °C | |
| Max. Betriebsdruck: | 16 bar | |
| Pipe connection standard: | EN | |
| Größe des Saugstutzens: | DN 125 | |
| Größe des Druckanschlusses: | DN 100 | |
| Nenndruckstufe: | PN16 | |
| Kupplungstyp: | Spacer | |
| Lagerschmierung: | Grease | |
| WERKSTOFFE: | ||
| Pumpengehäuse: | Grauguss | |
| Pumpenmantel: | EN-GJL-250 | |
| Pumpengehäuse: | A48-40 B | |
| Laufradwerkstoff: | Grauguss | |
| Laufrad: | EN-GJL-200 | |
| Laufradwerkstoff gemäß ASTM: | A48-30 B | |
| SONSTIGES: | ||
| Nettogewicht: | 699 kg | |
| Bruttogewicht: | 750 kg | |
| Versandvol.: | 1.57 m³ | |
