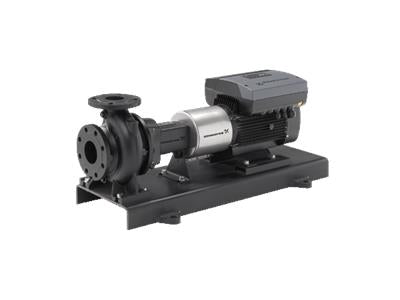

GRUNDFOS Normpumpe NK 150-500/457 Art. 95107248
Artikel-Nr.: 95107248
Teilen via
- Auf Lager
Technische Daten
NK 150-500/457
Normalsaugende, einstufige Kreiselpumpe nach ISO 5199 mit Abmessungen und Bemessungsleistung nach EN 733. Die Pumpe ist mit Flanschen PN 10 ausgerüstet. Die Abmessungen entsprechen der EN 1092-2. Die Pumpe verfügt über einen axialen Saugstutzen, einen radialen Druckstutzen und eine horizontale Welle. Die Pumpen sind in Prozessbauweise ausgeführt, so dass die Kupplung, der Lagerträger und das Laufrad ausgebaut werden können, ohne den Motor, das Pumpengehäuse oder Rohrleitungen demontieren zu müssen. Die nicht entlastete Gummibalgdichtung entspricht der DIN EN 12756. Die Pumpe ist mit einem lüftergekühlten Asynchronmotor mit Standfuß ausgerüstet. Die Pumpe und der Motor sind auf einem gemeinsamen Grundrahmen montiert.
| FÖRDERMEDIUM: | ||
| Fördermedium: | Wasser | |
| Medientemperaturbereich: | 0 .. 120 °C | |
| Medientemperatur während des Betriebs: | 20 °C | |
| Dichte: | 998.2 kg/m³ | |
| TECHNISCHE DATEN: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 985 1/min | |
| Nennförderstrom: | 297.8 m³/h | |
| Nennförderhöhe: | 30.7 m | |
| Tatsächlicher Laufraddurchmesser: | 457 mm | |
| Nominal impeller diameter: | 500 | |
| GLRD Anordnung: | Einfache Gleitringdichtung | |
| GLRD Code: | BAQE | |
| Secondary shaft seal: | None | |
| ISO Abnahmekl.: | ISO 9906:1999 Annex A | |
| Lagerbauweise: | 17500 | |
| WERKSTOFFE: | ||
| Pumpengehäuse: | Grauguss | |
| Pumpenmantel: | EN-GJL-250 | |
| Pumpengehäuse: | A48-40 B | |
| Tragring: | Bronze (CuSn10) | |
| Laufradwerkstoff: | Grauguss | |
| Laufrad: | EN-GJL-200 | |
| Laufradwerkstoff gemäß ASTM: | A48-30 B | |
| O-Ring: | EPDM | |
| INSTALLATION: | ||
| Maximale Umgebungstemperatur: | 40 °C | |
| Max. Betriebsdruck: | 10 bar | |
| Pipe connection standard: | EN 1092-2 | |
| Größe des Saugstutzens: | DN 200 | |
| Größe des Druckanschlusses: | DN 150 | |
| Nenndruckstufe: | PN 10 | |
| Kupplungstyp: | Spacer | |
| Lagerschmierung: | Grease | |
| Base frame design: | EN / ISO | |
| ELEKTRISCHE DATEN: | ||
| Bauart des Motors: | SIEMENS | |
| Motorbemessungsleistung P2: | 37 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 3 x 380-415D/660-690Y V | |
| Bemessungsstrom: | 69.0/40.0 A | |
| Anlaufstrom: | 680-680 % | |
| Leistungsfaktor Cos phi: | 0.83 | |
| Nenn-Drehzahl: | 985 1/min | |
| Motorpole: | 6 | |
| Schutzart (gemäß IEC 34-5): | 55 (Protect. water jets/dust) | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 83C15134 | |
| SONSTIGES: | ||
| Mindesteffizienzindex MEI ≥: | 0.61 | |
| Nettogewicht: | 1190 kg | |
| Bruttogewicht: | 1390 kg | |
| Versandvol.: | 3.97 m³ | |
