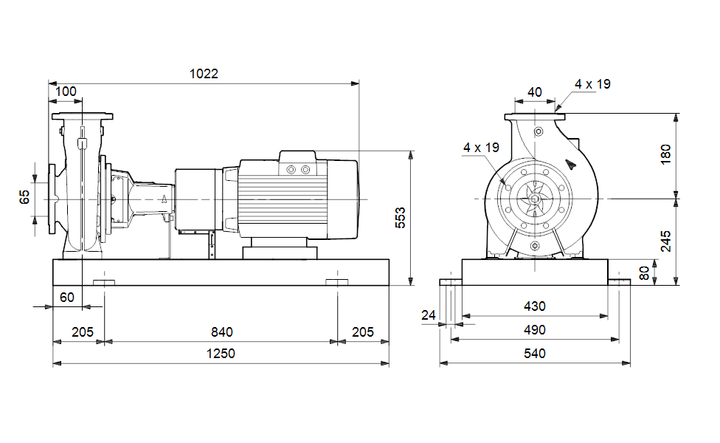

GRUNDFOS Normpumpe NKE 40-200/206 Art. 96600498
Artikel-Nr.: 96600498
- Aktuell verfügbar
Normalsaugende, einstufige Kreiselpumpe nach ISO 5199 mit Abmessungen und Bemessungsleistung nach EN 733. Die Pumpe ist mit Flanschen PN 16 ausgerüstet. Die Abmessungen entsprechen der EN 1092-2. Die Pumpe verfügt über einen axialen Saugstutzen, einen radialen Druckstutzen und eine horizontale Welle. Die Pumpen sind in Prozessbauweise ausgeführt, so dass die Kupplung, der Lagerträger und das Laufrad ausgebaut werden können, ohne den Motor, das Pumpengehäuse oder Rohrleitungen demontieren zu müssen. Die nicht entlastete Gummibalgdichtung entspricht der DIN EN 12756. Die Pumpe ist mit einem lüftergekühlten Asynchronmotor mit Standfuß ausgerüstet. Die Pumpe und der Motor sind auf einem gemeinsamen Grundrahmen montiert. Zur Drehzahlregelung verfügt der Motor über einen Frequenzumrichter und PI-Regler, die im Klemmenkasten des Motors untergebracht sind. Die elektronische Drehzahlregelung ermöglicht eine kontinuierliche Anpassung der Motordrehzahl und damit der Pumpenleistung an den aktuellen Bedarf.
| FÖRDERMEDIUM: | ||
| Fördermedium: | Wasser | |
| Medientemperaturbereich: | 0 .. 120 °C | |
| Medientemperatur während des Betriebs: | 20 °C | |
| Dichte: | 998.2 kg/m³ | |
| TECHNISCHE DATEN: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 2930 1/min | |
| Nennförderstrom: | 55.6 m³/h | |
| Nennförderhöhe: | 44.7 m | |
| Tatsächlicher Laufraddurchmesser: | 206 mm | |
| Nominal impeller diameter: | 200 | |
| GLRD Anordnung: | Einfache Gleitringdichtung | |
| GLRD Code: | BAQE | |
| Secondary shaft seal: | None | |
| ISO Abnahmekl.: | ISO9906:2012 3B | |
| Lagerbauweise: | 17500 | |
| WERKSTOFFE: | ||
| Pumpengehäuse: | Grauguss | |
| Pumpenmantel: | EN-GJL-250 | |
| Pumpengehäuse: | A48-40 B | |
| Tragring: | Hochlegiertes Messing (CuZn34Mn3AI2) | |
| Laufradwerkstoff: | Grauguss | |
| Laufrad: | EN-GJL-200 | |
| Laufradwerkstoff gemäß ASTM: | A48-30 B | |
| O-Ring: | EPDM | |
| INSTALLATION: | ||
| Maximale Umgebungstemperatur: | 40 °C | |
| Max. Betriebsdruck: | 16 bar | |
| Pipe connection standard: | EN 1092-2 | |
| Größe des Saugstutzens: | DN 65 | |
| Größe des Druckanschlusses: | DN 40 | |
| Nenndruckstufe: | PN 16 | |
| Kupplungstyp: | Spacer | |
| Lagerschmierung: | Grease | |
| Base frame design: | EN / ISO | |
| ELEKTRISCHE DATEN: | ||
| Bauart des Motors: | 160MB | |
| Motorbemessungsleistung P2: | 11 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 3 x 380-480 V | |
| Bemessungsstrom: | 22.5-18.8 A | |
| Leistungsfaktor Cos phi: | 0.90-0.90 | |
| Nenn-Drehzahl: | 480-3540 1/min | |
| Wirkungsgrad: | IE3 91,2% | |
| IE-Wirkungsgradklasse: | IE3 | |
| Motorwirkungsgrad bei Vollast: | 91.2 % | |
| Motorpole: | 2 | |
| Schutzart (gemäß IEC 34-5): | IP55 | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 85901280 | |
| SONSTIGES: | ||
| Mindesteffizienzindex MEI ≥: | 0.59 | |
| ErP-Status: | EuP extern/integriert | |
| Nettogewicht: | 243 kg | |
| Bruttogewicht: | 270 kg | |
| Versandvol.: | 1.11 m³ | |
