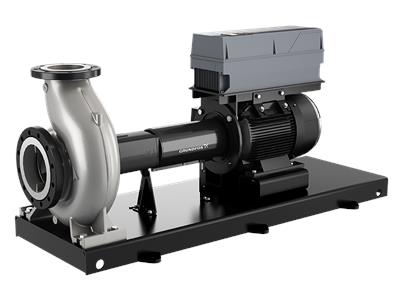

GRUNDFOS Normpumpe NKGE 125-80-400/438 AIA2F2LVSBQQVTW3 -Art. 92947225
Artikel-Nr.: 92947225
- Aktuell verfügbar
NKGE 125-80-400/438 AIA2F2LVSBQQVTW3
Normalsaugende, einstufige Kreiselpumpe nach ISO 5199 mit Abmessungen und Bemessungsleistung nach ISO 2858. Die Pumpe ist mit Flanschen PN 16 ausgerüstet. Die Abmessungen entsprechen der EN 1092-1. Die Pumpe verfügt über einen axialen Saugstutzen, einen radialen Druckstutzen und eine horizontale Welle. Die Pumpen sind in Prozessbauweise ausgeführt, so dass die Kupplung, der Lagerträger und das Laufrad ausgebaut werden können, ohne den Motor, das Pumpengehäuse oder Rohrleitungen demontieren zu müssen. Die nicht entlastete Gummibalgdichtung entspricht der DIN EN 12756. Die Pumpe ist mit einem lüftergekühlten Asynchronmotor mit Standfuß ausgerüstet. Die Pumpe und der Motor sind auf einem gemeinsamen Grundrahmen montiert.
| Art der Steuerung: | ||
| VFD product number: | 99616825 | |
| Frequency converter: | integriert | |
| Frequenzumrichtertyp: | CUE 3X380-500V IP55 RUG 45KW | |
| Zulassung für Frequenzumrichter: | CE, CULUS, C-TICK | |
| Drucksensor: | nein | |
| Fördermedium: | ||
| Fördermedium: | Wasser | |
| Medientemperaturbereich: | -10 .. 90 °C | |
| Medientemperatur während des Betriebs: | 20 °C | |
| Dichte: | 998.2 kg/m³ | |
| Technische Daten: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 1485 1/min | |
| Nennförderstrom: | 176.5 m³/h | |
| Pumpe mit Motor: | Ja | |
| Nennförderhöhe: | 59.58 m | |
| Tatsächlicher Laufraddurchmesser: | 438 mm | |
| Nominal impeller diameter: | 400 | |
| Laufradtyp: | Standard | |
| GLRD Code: | BQQV | |
| Gleitringdichtung: | Single | |
| ISO Abnahmekl.: | ISO9906:2012 3B | |
| Lagerbauweise: | Standardausführung | |
| Werkstoffe: | ||
| Pumpengehäuse: | Edelstahl | |
| Pumpenmantel: | EN 1.4517 | |
| Pumpengehäuse: | ASTM CD4MCuN | |
| Tragring: | Edelstahl | |
| Flanschwerkstoff: | Grauguss | |
| EN-GJS-500-7 | ||
| ASTM 70-50-05 | ||
| Laufradwerkstoff: | Edelstahl | |
| Laufrad: | EN 1.4517 | |
| Laufradwerkstoff gemäß ASTM: | ASTM CD4MCuN | |
| Internal pump house coating: | Keine Beschichtung | |
| Welle: | Stainless steel | |
| EN 1.4462 | ||
| SAF 2205 | ||
| Installation: | ||
| Umgebungstemperatur: | -10 .. 50 °C | |
| Max. Betriebsdruck: | 16 bar | |
| Pipe connection standard: | EN 1092-1 | |
| Anschlusstyp Eintritt: | DIN | |
| Anschlusstyp Austritt: | DIN | |
| Größe des Saugstutzens: | DN 125 | |
| Größe des Druckanschlusses: | DN 80 | |
| Nenndruckstufe: | PN 16 | |
| Kupplungstyp: | Flexible w/spacer | |
| Base frame design: | EN/ISO | |
| Code for base frame: | 8 | |
| Grouting (Yes/No): | N | |
| Elektrische Daten: | ||
| Bauart des Motors: | SIEMENS | |
| Motorbemessungsleistung P2: | 45 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 3 x 380-420D/660-725Y V | |
| Bemessungsstrom: | 81.0/47.0 A | |
| Anlaufstrom: | 800 % | |
| Leistungsfaktor Cos phi: | 0.84 | |
| Nenn-Drehzahl: | 1485 1/min | |
| Wirkungsgrad: | IE4 95,4% | |
| IE-Wirkungsgradklasse: | IE4 | |
| Motorwirkungsgrad bei Vollast: | 95.4 % | |
| Motorwirkungsgrad bei 3/4-Last: | 95.7 % | |
| Motorwirkungsgrad bei halber Last: | 95.4 % | |
| Motorpole: | 4 | |
| Schutzart (gemäß IEC 34-5): | IP55 | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 92691594 | |
| Bearing insulation type N-end: | CERAMIC SHAFT COATING | |
| Sonstiges: | ||
| Mindesteffizienzindex MEI ≥: | 0.41 | |
| Nettogewicht: | 779 kg | |
| Bruttogewicht: | 935 kg | |
| Versandvol.: | 3.09 m³ | |
| Herkunftsland: | HU | |
| Zolltarif Nr.: | 84137059 | |
| Language on pump nameplate: | Brtitisches Englisch |
