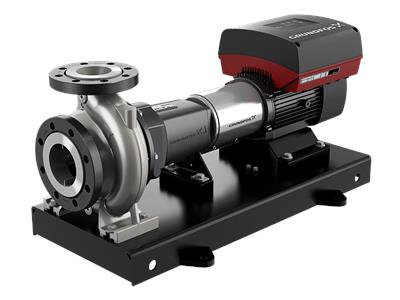

GRUNDFOS Normpumpe NKGE 200-150-250/230 BA1F2LESBQQEPWA -Art. 92969969
Artikel-Nr.: 92969969
- Aktuell verfügbar
NKGE 200-150-250/230 BA1F2LESBQQEPWA
Normalsaugende, einstufige Kreiselpumpe nach ISO 5199 mit Abmessungen und Bemessungsleistung nach ISO 2858. Die Pumpe ist mit Flanschen PN 16 ausgerüstet. Die Abmessungen entsprechen der EN 1092-1. Die Pumpe verfügt über einen axialen Saugstutzen, einen radialen Druckstutzen und eine horizontale Welle. Die Pumpen sind in Prozessbauweise ausgeführt, so dass die Kupplung, der Lagerträger und das Laufrad ausgebaut werden können, ohne den Motor, das Pumpengehäuse oder Rohrleitungen demontieren zu müssen. Die nicht entlastete Gummibalgdichtung entspricht der DIN EN 12756. Die Pumpe ist mit einem lüftergekühlten Permanentmagnet-Synchronmotor mit Standfuß ausgerüstet. Die Pumpe und der Motor sind auf einem gemeinsamen Grundrahmen montiert. Zur Drehzahlregelung verfügt der Motor über einen Frequenzumrichter und PI-Regler, die im Klemmenkasten des Motors untergebracht sind. Die elektronische Drehzahlregelung ermöglicht eine kontinuierliche Anpassung der Motordrehzahl und damit der Pumpenleistung an den aktuellen Bedarf.
| Art der Steuerung: | ||
| Frequency converter: | integriert | |
| Drucksensor: | nein | |
| Fördermedium: | ||
| Fördermedium: | Wasser | |
| Medientemperaturbereich: | -25 .. 120 °C | |
| Medientemperatur während des Betriebs: | 20 °C | |
| Dichte: | 998.2 kg/m³ | |
| Technische Daten: | ||
| Pumpendrehzahl, auf der die Pumpendaten beruhen: | 1447 1/min | |
| Nennförderstrom: | 334.4 m³/h | |
| Pumpe mit Motor: | Ja | |
| Nennförderhöhe: | 12.05 m | |
| Tatsächlicher Laufraddurchmesser: | 230 mm | |
| Nominal impeller diameter: | 250 | |
| Laufradtyp: | Standard | |
| GLRD Code: | BQQE | |
| Gleitringdichtung: | Single | |
| ISO Abnahmekl.: | ISO9906:2012 3B | |
| Lagerbauweise: | Standardausführung | |
| Werkstoffe: | ||
| Pumpengehäuse: | Edelstahl | |
| Pumpenmantel: | EN 1.4517 | |
| Pumpengehäuse: | ASTM CD4MCuN | |
| Tragring: | Edelstahl | |
| Flanschwerkstoff: | Grauguss | |
| EN-GJS-500-7 | ||
| ASTM 70-50-05 | ||
| Laufradwerkstoff: | Edelstahl | |
| Laufrad: | EN 1.4517 | |
| Laufradwerkstoff gemäß ASTM: | ASTM CD4MCuN | |
| Internal pump house coating: | Keine Beschichtung | |
| Welle: | Stainless steel | |
| EN 1.4462 | ||
| SAF 2205 | ||
| Installation: | ||
| Umgebungstemperatur: | -20 .. 50 °C | |
| Max. Betriebsdruck: | 16 bar | |
| Pipe connection standard: | EN 1092-1 | |
| Anschlusstyp Eintritt: | DIN | |
| Anschlusstyp Austritt: | DIN | |
| Größe des Saugstutzens: | DN 200 | |
| Größe des Druckanschlusses: | DN 150 | |
| Nenndruckstufe: | PN 16 | |
| Kupplungstyp: | Flexible w/o spacer | |
| Base frame design: | EN/ISO | |
| Code for base frame: | 9 ST | |
| Grouting (Yes/No): | N | |
| Elektrische Daten: | ||
| Bauart des Motors: | 180MF | |
| Motorbemessungsleistung P2: | 18.5 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 3 x 380-480 V | |
| Bemessungsstrom: | 33.2-26.9 A | |
| Leistungsfaktor Cos phi: | 0.94-0.93 | |
| Nenn-Drehzahl: | 180-2200 1/min | |
| IE-Wirkungsgradklasse: | IE5 | |
| Motorwirkungsgrad bei Vollast: | 93.2 % | |
| Motorpole: | 4 | |
| Schutzart (gemäß IEC 34-5): | IP55 | |
| Wärmeklasse (IEC 85): | F | |
| Motor - Produktnummer: | 92925394 | |
| Bearing insulation type N-end: | Steel Bearing | |
| Sonstiges: | ||
| Mindesteffizienzindex MEI ≥: | 0.63 | |
| Nettogewicht: | 508 kg | |
| Bruttogewicht: | 576 kg | |
| Versandvol.: | 1.52 m³ | |
| Herkunftsland: | HU | |
| Zolltarif Nr.: | 84137059 | |
| Language on pump nameplate: | Brtitisches Englisch |
