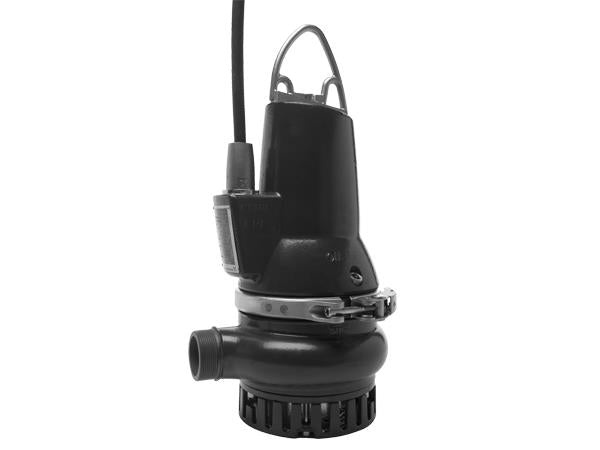

GRUNDFOS Tauchmotorpumpe DP10.50.09.A.2.1.502 Nr. 96104202
Artikel-Nr.: 96104202
- Aktuell verfügbar
Schmutzwasser-Tauchmotorpumpe aus Grauguss.
Anwendungsgebiet:
Schmutz- und Niederschlagswasser mit faserigen und abrasiven Bestandteilen.
Vertikale, einstufiges Blockaggregat für Nassaufstellung mit Tragegriff. Das offene Mehrkanallaufrad hat einen freien Durchgang von 10 mm.
Doppeltes Dichtungssystem als kompakte Cartridge-/ Patronendichtung. Ölsperrkammer gefüllt mit physiologisch unbedenklichem Spezialöl, von außen kontrollierbar.
Der Motor hat 2 Satz Thermoschalter zur Temperaturüberwachung in der Wicklung und ist ausgelegt für S1 - und S3 - Betrieb im eingetauchten Zustand.
Kabeleinführung: über Edelstahlsteckverschraubung,
Kabel längs-wasserdicht vergossen. Servicefreundliches Edelstahlspannband zur schnellen Trennung von Motor und Hydraulik.

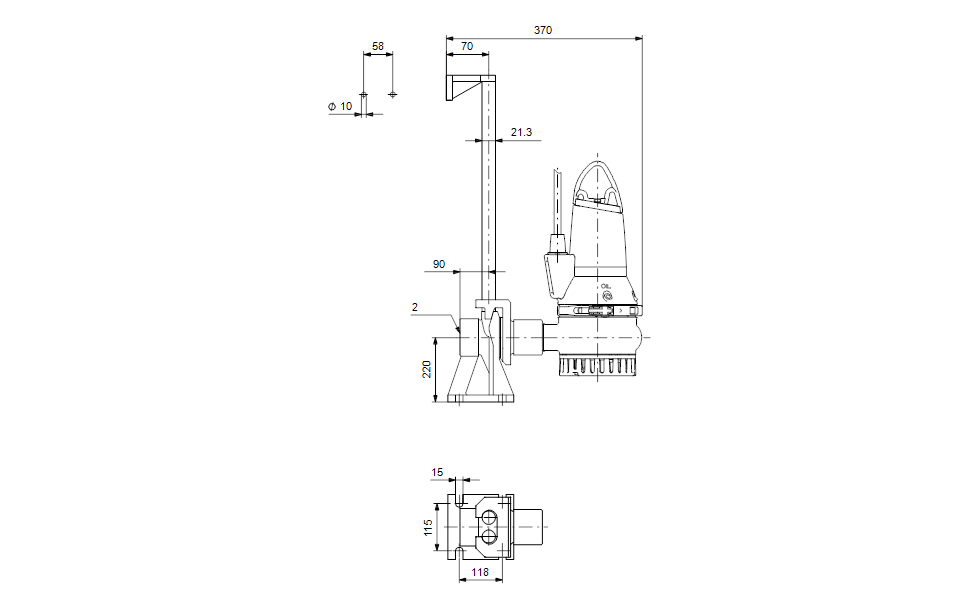

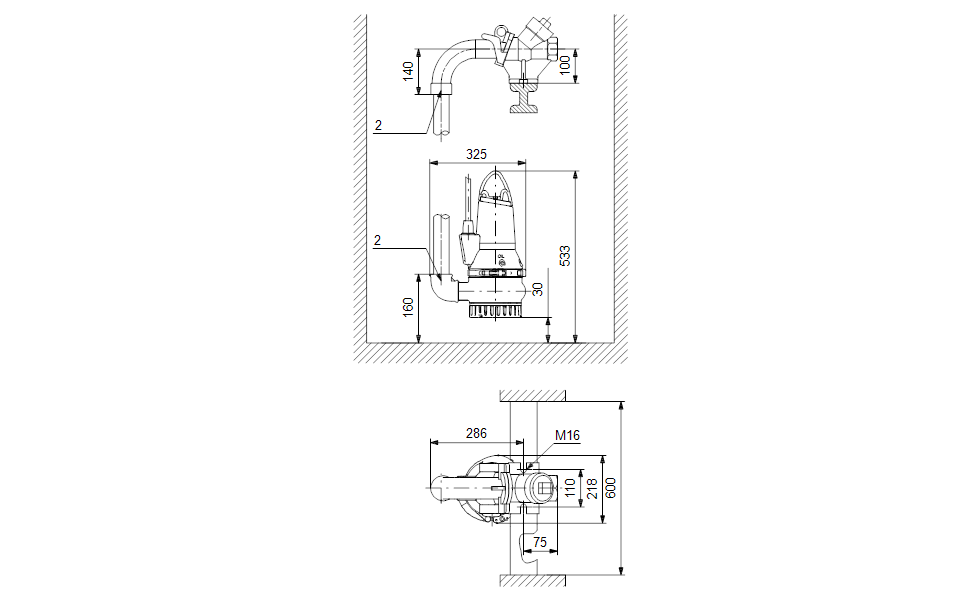

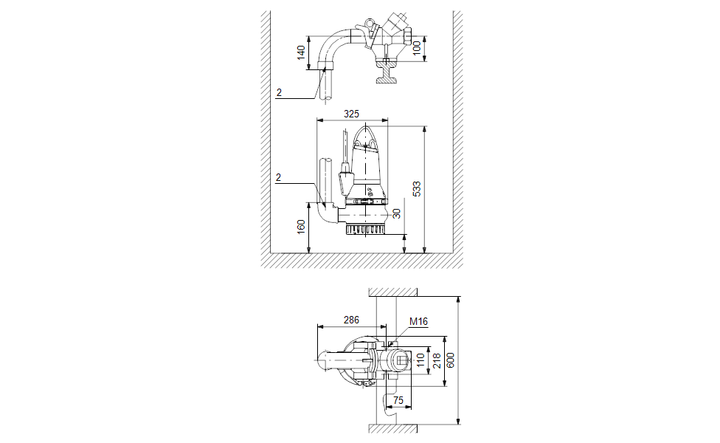

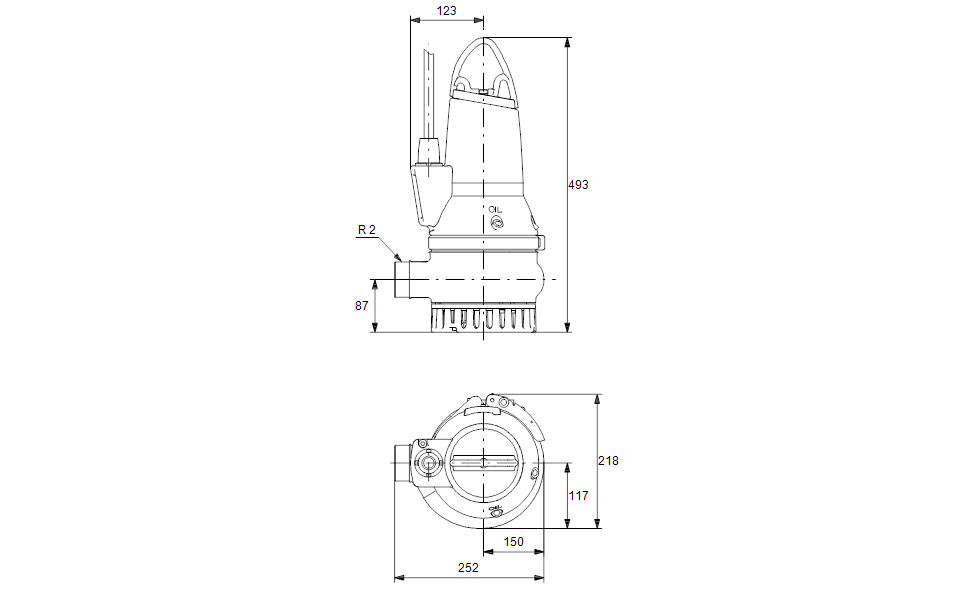

Die Pumpe hat einen R 2Druckstutzen für den transportablen sowie stationären Einsatz in Schächten. Der Druckstutzen kann in zwei Stellungen (um 180°gedreht) zum Motor montiert werden.
| FÖRDERMEDIUM: | ||
| Medientemperaturbereich: | 0 .. 40 °C | |
| Dichte: | 998.2 kg/m³ | |
| TECHNISCHE DATEN: | ||
| Nennförderstrom: | 5.7 l/s | |
| Maximaler Förderstrom: | 11.9 l/s | |
| Nennförderhöhe: | 8.5 m | |
| Laufradtyp: | SEMI OPEN | |
| Maximale Partikelgröße: | 10 mm | |
| Gleitringdichtung: | SIC/SIC | |
| Max. hydraulische Effizienz: | 70 % | |
| Zulassungen: | LGA | |
| ISO Abnahmekl.: | ISO9906:2012 3B2 | |
| WERKSTOFFE: | ||
| Pumpengehäuse: | Grauguss | |
| Pumpenmantel: | EN-GJL-250 | |
| Laufradwerkstoff: | Grauguss | |
| Laufrad: | EN-GJS-500-7 | |
| INSTALLATION: | ||
| Umgebungstemperatur: | 0 .. 40 °C | |
| Max. Betriebsdruck: | 6 bar | |
| Anschlusstyp: | R | |
| Anschluss Druckstutzen: | R 2 | |
| Nenndruckstufe: | PN 10 | |
| Maximum installation depth: | 7 m | |
| ELEKTRISCHE DATEN: | ||
| Leistungsaufnahme P1: | 1.3 kW | |
| Rated power - P2: | 0.9 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 1 x 230 V | |
| Spannungstoleranz: | +6/-10 % | |
| Max Starts pro Stunde: | 30 | |
| Bemessungsstrom: | 6.1 A | |
| Nennstrom bei 3/4 Ladung: | 5.1 A | |
| Nennstrom bei 1/2 Ladung: | 4.1 A | |
| Anlaufstrom: | 38 A | |
| Strom bei Leerlauf: | 2.6 A | |
| Cos phi - Leistungsfaktor: | 0.96 | |
| Cos phi bei Nulllast: | 0.68 | |
| Cos phi bei 3/4 Last: | 0.92 | |
| Cos phi bei 1/2 Last: | 0.86 | |
| Bemessungsdrehzahl: | 2870 1/min | |
| Anlaufmoment: | 6.5 Nm | |
| Kippmoment des Motors: | 7 Nm | |
| Trägheitsmoment: | 0.0033 kg m² | |
| Motorwirkungsgrad bei Vollast: | 67 % | |
| Motorwirkungsgrad bei 3/4 Last: | 63 % | |
| Motorwirkungsgrad bei halber Last: | 55 % | |
| Größe des Betriebskondensators: | 30 µF | |
| Motorpole: | 2 | |
| Einschaltart: | DOL | |
| Schutzart (gemäß IEC 34-5): | IP68 | |
| Isolationsklasse (IEC 85): | F | |
| Explosionsgeschützt: | nein | |
| Motorschutz: | THERMAL SWITCH | |
| Power cable type: | H07RN-F | |
| Length of power cable: | 10 m | |
| Netzstecker: | SCHUKO | |
| SONSTIGES: | ||
| Nettogewicht: | 43.9 kg | |
| Bruttogewicht: | 51.4 kg | |
| Dänische VVS Nr.: | 391290312 | |
| Herkunftsland: | HU | |
| Zolltarif Nr.: | 84137021 | |
