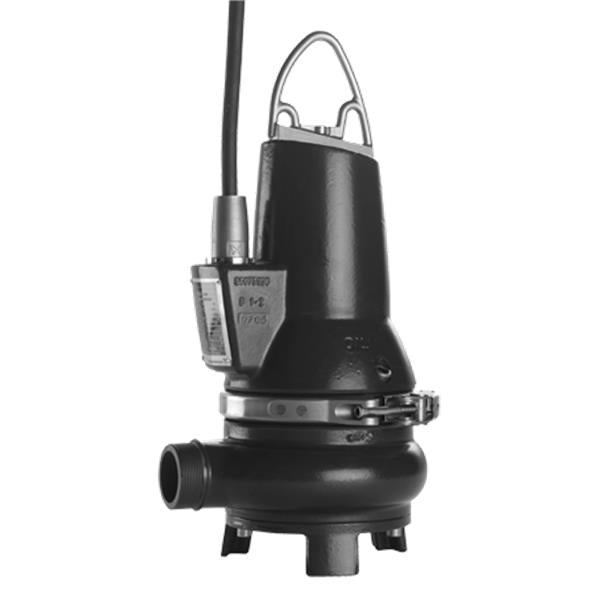

GRUNDFOS Tauchmotorpumpe EF30.50.15.A.2.50B Art. 96104198
Artikel-Nr.: 96104198
- Aktuell verfügbar
EF30.50.15.A.2.50B
Schmutzwasser-Tauchmotorpumpe aus Grauguss.
Anwendungsgebiet:
Schmutz- und Niederschlagswasser mit faserigen und abrasiven Bestandteilen.
Vertikale, einstufiges Blockaggregat für Nassaufstellung mit Tragegriff. Das offene Einkanallaufrad hat einen freien Durchgang von 30 mm.
Doppeltes Dichtungssystem als kompakte Cartridge-/Patronendichtung. Ölsperrkammer gefüllt mit physiologisch unbedenklichem Spezialöl, von außen kontrollierbar.
Der Motor hat 2 Satz Thermoschalter zur Temperaturüberwachung in der Wicklung und ist ausgelegt für S1 - und S3 - Betrieb im eingetauchten Zustand.
Kabeleinführung: über Edelstahlsteckverschraubung,
Kabel längswasserdicht vergossen. Servicefreundliches Edelstahlspannband zur schnellen Trennung von Motor und Hydraulik.

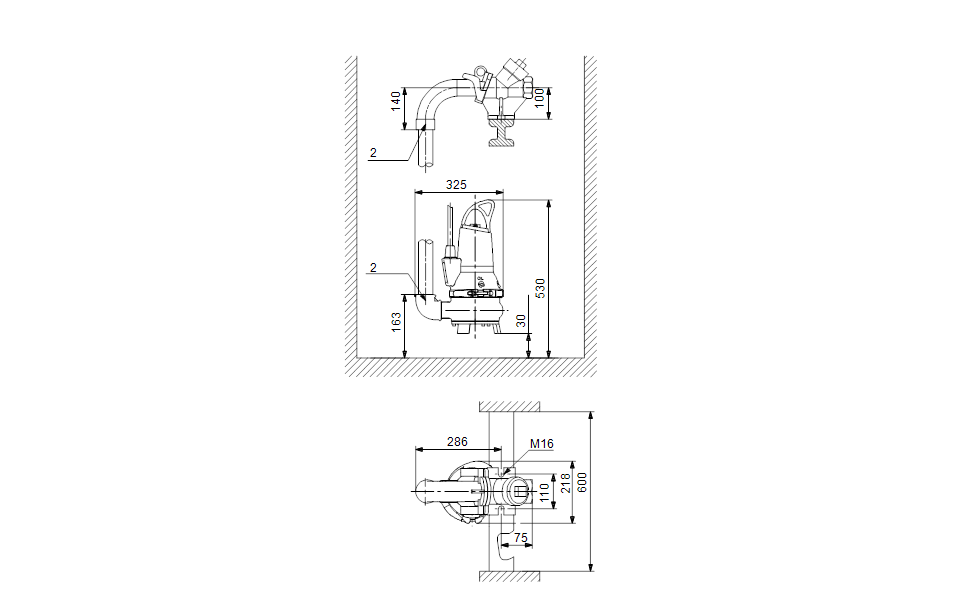

den transportablen sowie stationären Einsatz in Schächten. Der Druckstutzen kann in zwei Stellungen (um 180°gedreht) zum Motor montiert werden.
| Fördermedium: | ||
| Medientemperaturbereich: | 0 .. 40 °C | |
| Medientemperatur während des Betriebs: | 20 °C | |
| Dichte: | 998.2 kg/m³ | |
| Technische Daten: | ||
| Nennförderstrom: | 5.61 l/s | |
| Maximaler Förderstrom: | 12.9 l/s | |
| Nennförderhöhe: | 11.87 m | |
| Laufradtyp: | SEMI OPEN | |
| Maximale Partikelgröße: | 30 mm | |
| Gleitringdichtung: | SIC/SIC | |
| Secondary shaft seal: | LIP SEAL, NBR | |
| Max. hydraulische Effizienz: | 64 % | |
| Zulassungen: | LGA | |
| ISO Abnahmekl.: | ISO9906:2012 3B2 | |
| Werkstoffe: | ||
| Pumpengehäuse: | Grauguss | |
| Pumpenmantel: | EN-GJL-250 | |
| Laufradwerkstoff: | Grauguss | |
| Laufrad: | EN-GJS-500-7 | |
| Installation: | ||
| Umgebungstemperatur: | 0 .. 40 °C | |
| Max. Betriebsdruck: | 6 bar | |
| Anschlusstyp: | R | |
| Anschlussgröße: | 2 inch | |
| Nenndruckstufe: | PN 10 | |
| Maximum installation depth: | 7 m | |

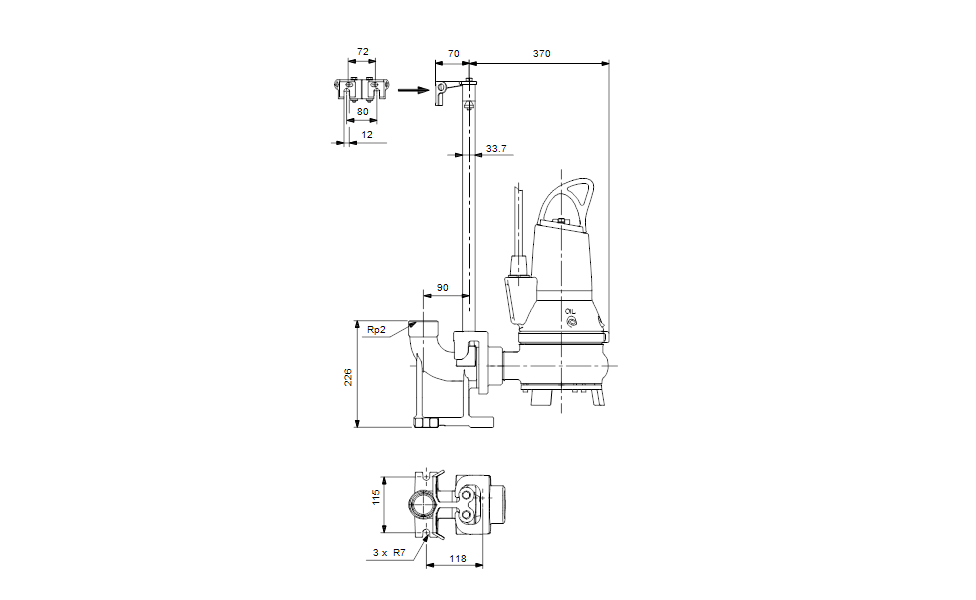

| Automatischer Kupplungsfußkrümmer: | Y | |
| Elektrische Daten: | ||
| Leistungsaufnahme P1: | 2.2 kW | |
| Rated power - P2: | 1.5 kW | |
| Netzfrequenz: | 50 Hz | |
| Bemessungsspannung: | 3 x 400-415 V | |
| Spannungstoleranz: | +6/-10 % | |
| Max Starts pro Stunde: | 30 | |
| Nennstrom: | 3.8 A | |
| Nennstrom bei 3/4 Ladung: | 3 A | |
| Nennstrom bei 1/2 Ladung: | 2.4 A | |
| Anlaufstrom: | 21 A | |
| Strom bei Leerlauf: | 1.9 A | |
| Cos phi - Leistungsfaktor: | 0.88 | |
| Cos phi bei 3/4 Last: | 0.81 | |
| Cos phi bei 1/2 Last: | 0.71 | |
| Bemessungsdrehzahl: | 2720 1/min | |
| Anlaufmoment: | 11 Nm | |
| Kippmoment des Motors: | 12 Nm | |
| Trägheitsmoment: | 0.0039 kg m² | |
| Motorwirkungsgrad bei Vollast: | 67 % | |
| Motorwirkungsgrad bei 3/4 Last: | 68 % | |
| Motorwirkungsgrad bei halber Last: | 63 % | |
| Motorpole: | 2 | |
| Einschaltart: | DOL | |
| Schutzart (gemäß IEC 34-5): | IP68 | |
| Isolationsklasse (IEC 85): | F | |
| Explosionsgeschützt: | nein | |
| Motorschutz: | THERMAL SWITCH | |
| Thermal protection: | INT. | |
| Power cable type: | H07RN-F | |
| Length of power cable: | 10 m | |
| Art des Kabelsteckers: | CEE | |
| Sonstiges: | ||
| Nettogewicht: | 42.4 kg | |
| Bruttogewicht: | 49.9 kg | |
| Dänische VVS Nr.: | 391293372 |
