SEG.40.12.E.2.50B
Die SEG-Schneidwerkpumpen von Grundfos sind nicht selbstansaugende, einstufige Tauchmotorpumpen mit horizontalem Druckstutzen speziell für die Entwässerung von fäkalienhaltigem Abwasser. Die Pumpe ist mit einem blockiersicheren, gehärteten Schneidwerk ausgerüstet, das die im Abwasser mitgeführten Feststoffe zerkleinert und ist somit für die Druckentwässerung über Rohrleitungen mit relativ kleinem Querschnitt geeignet. Die Schneidwerkpumpen vom Typ SEG eignen sich ideal für den Einsatz in dünn besiedelten Gebieten, in denen es keine Freispiegelsysteme gibt. Beispiele hierfür sind Dörfer, landwirtschaftliche Betriebe und Gebiete mit großen Höhenunterschieden, wo ein Drucksystem vorteilhaft ist. Die Pumpe ist für zwei Installationsarten erhältlich:

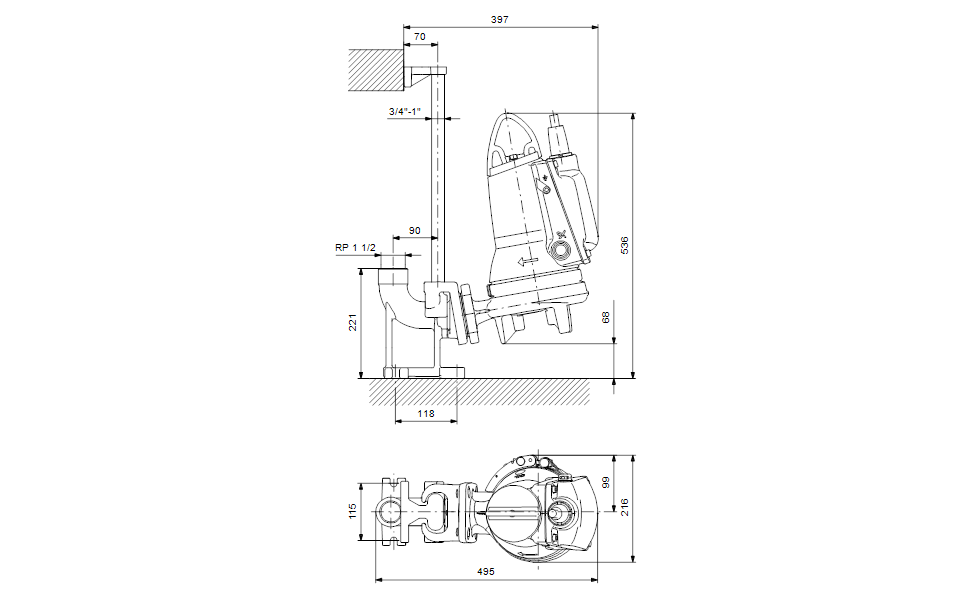

- Nassaufstellung mit automatischer Kupplung
- freistehende Nassaufstellung
|
|
Die Pumpe ist aus äußerst beständigen und widerstandsfähigen Werkstoffen gefertigt, wie z. B. Grauguss oder Edelstahl. Diese Werkstoffe gewährleisten einen zuverlässigen Betrieb. Glatte Oberflächen verhindern ein Anhaften von Verschmutzungen und Verunreinigungen. Das korrosionsbeständige Edelstahlspannband befestigt den Motor am Pumpengehäuse und ermöglicht eine einfache Wartung der Pumpe. Das SmartTrim-System ermöglicht eine einfache nachstellbare Hydraulik, um einen maximalen Wirkungsgrad während der Pumpenlebensdauer zu gewährleisten. Die SEG AUTOADAPT-Ausführung ist bereits mit einer Steuerung, Sensoren und einem Motorschutz ausgestattet. Sie muss nur an die Netzversorgung angeschlossen werden. AUTOADAPT macht den Einsatz von externen Sensoren, Schaltern und Kabeln im Schacht überflüssig und vereint alle Sensoren in einer Pumpe, die sich automatisch an die dynamischen Bedingungen im Schacht anpasst. Dies vereinfacht die Installation, Inbetriebnahme und den Betrieb und erhöht die Zuverlässigkeit. Eigenschaften der AUTOADAPT-Funktion:
- Pumpenumschaltung
- Alarmrelaisausgang
- Zufallseinschaltverzögerung nach einem Stromausfall
- selbstkalibrierend nach jedem Förderzyklus
- Anti-Seizing-System
- Nachlauffunktion.
|
|
Die Baureihe hilft dabei, Energiekosten zu senken und die Kosten durch Stillstandszeiten zu minimieren. Das führt zu Höchstleistungen während der gesamten Lebensdauer.
| Art der Steuerung: |
| Feuchtigkeitssensor: |
|
N |
| AUTOADAPT: |
|
Ja |
|
| Fördermedium: |
| Medientemperaturbereich: |
|
0 .. 40 °C |
| Dichte: |
|
998.2 kg/m³ |
|
| Technische Daten: |
| Laufradtyp: |
|
Schneidwerk |
| Gleitringdichtung: |
|
SIC/SIC |
| Kennlinientoleranz: |
|
ISO9906:2012 3B2 |
|
| Werkstoffe: |
| Pumpengehäuse: |
|
Grauguß |
| |
|
EN-GJL-200 |
| Laufrad: |
|
Grauguss |
| |
|
EN-GJL-200 |
|
| Installation: |
| Maximale Umgebungstemperatur: |
|
40 °C |
| Max. Betriebsdruck: |
|
6 bar |
| Anschluss: |
|
DIN |
| Rohrverbindung: |
|
DN40/50 |
| Anschluss Druckstutzen: |
|
DN 40 |
| Nenndruck: |
|
PN 10 |
| Maximale Einbautiefe: |
|
7 m |
| Automatischer Kupplungsfußkrümmer: |
|
96076063 |
|
| Elektrische Daten: |
| Leistungsaufnahme P1: |
|
1.8 kW |
| Motorbemessungsleistung P2: |
|
1.2 kW |
| Netzfrequenz: |
|
50 Hz |
| Bemessungsspannung: |
|
3 x 400-415 V |
| Spannungstoleranz: |
|
+6/-10 % |
| Max Starts pro Stunde: |
|
30 |
| Bemessungsstrom: |
|
3.2/3.2 A |
| Anlaufstrom: |
|
21 A |
| Strom bei Leerlauf: |
|
1.9 A |
| Cos phi - Leistungsfaktor: |
|
0.81 |
| Cos phi bei 3/4 Last: |
|
0.72 |
| Cos phi bei 1/2 Last: |
|
0.58 |
| Nenn-Drehzahl: |
|
2750 1/min |
| Trägheitsmoment: |
|
0.0038 kg m² |
| Motorwirkungsgrad bei Vollast: |
|
73 % |
| Motorwirkungsgrad bei 3/4 Last: |
|
71 % |
| Motorwirkungsgrad bei halber Last: |
|
66 % |
| Motorpole: |
|
2 |
| Einschaltart: |
|
DOL |
| Schutzart (gemäß IEC 34-5): |
|
IP68 |
| Wärmeklasse (IEC 85): |
|
F |
| Explosionsgeschützt: |
|
nein |
| Kabellänge: |
|
10 m |
| Kabeltyp: |
|
07RN8-F |
| Art des Kabelsteckers: |
|
No plug |
|
| Sonstiges: |
| Nettogewicht: |
|
49.5 kg |
| Dänische VVS Nr.: |
|
391344131 |
| Schwedische RSK Nr.: |
|
5885985 |
| Finische LVI Nr.: |
|
4836109 |
| Norwegische NRF Nr.: |
|
9045564 |
| Herkunftsland: |
|
HU |
| Zolltarif Nr.: |
|
84137021 |
|
