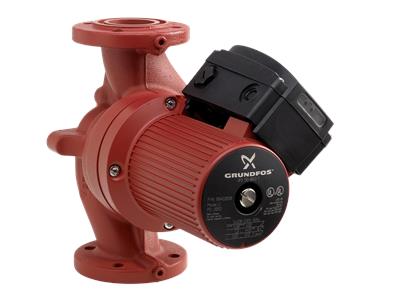

Grundfos Umwälzpumpe UPS 100-40 FB (PN10) - Art. 96401961
Artikel-Nr.: 96401961
Teilen via
- Aktuell verfügbar
Technische Daten
Umwälzpumpe UPS 100-40 F B
Umwälzpumpe mit 3-phasigem Naßläufermotor als Einzelpumpe stopfbuchslos in Inline-Bauweise mit Kombiflanschen PN 6/10 bis DN 65 Leistungsanpassung durch 3 elektrisch umschaltbare Drehzahlstufen.
Pumpe und Motor bilden eine Einheit, d.h. wartungsfreie Lagerschmierung durch das Förder- medium, Wellenabdichtung nicht erforderlich.
Die Pumpe besitzt folgende Eigenschaften:
|
Die Pumpen sind mit einem im Klemmenkasten integriertem Standardmodul ausgestattet. Das Standardmodul wird über einen externen Schaltschütz an das Stromnetz angeschlossen.
| ART DER STEUERUNG: | ||
| Relay: | ohne Relais | |
| FÖRDERMEDIUM: | ||
| Fördermedium: | Wasser | |
| Medientemperaturbereich: | -10 .. 120 °C | |
| Medientemperatur während des Betriebs: | 60 °C | |
| Dichte: | 983.2 kg/m³ | |
| TECHNISCHE DATEN: | ||
| Zulassungen: | CUL | |
| WERKSTOFFE: | ||
| Pumpengehäuse: | Bronze | |
| Pumpenmantel: | 2.1176.01 | |
| Laufradwerkstoff: | Edelstahl | |
| Laufrad: | EN 1.4301 | |
| Laufradwerkstoff gemäß ASTM: | AISI 304 | |
| INSTALLATION: | ||
| Umgebungstemperatur: | 0 .. 40 °C | |
| Max. Betriebsdruck: | 10 bar | |
| Pipe connection standard: | ANSI | |
| Nennweite: | GF 100 | |
| Nenndruckstufe: | 145 psi | |
| Port-to-port length: | 533 mm | |
| ELEKTRISCHE DATEN: | ||
| Leistungsaufnahme P1 bei Drehzahlstufe 2: | 435 W | |
| Leistungsaufnahme P1 bei Drehzahlstufe 3: | 570 W | |
| Netzfrequenz: | 60 Hz | |
| Bemessungsspannung: | 3 x 575 V | |
| Strom bei Drehzahlstufe 2: | 0.55 A | |
| Stromaufnahme Drehzahlstufe 3: | 1 A | |
| Leistungsfaktor Cos phi für Drehzahlstufe 2: | 0.41 | |
| Cos phi Drehzahlstufe 3: | 0.29 | |
| Schutzart (gemäß IEC 34-5): | X4D | |
| Isolationsklasse (IEC 85): | H | |
| Motorschutz: | CONTACT | |
| Wicklungswiderstand: | 86.0 - 114.0 ohm | |
| SONSTIGES: | ||
| Position des Klemmkastens: | 1.30H | |
| Nettogewicht: | 63.7 kg | |
| Bruttogewicht: | 75 kg | |
| Versandvol.: | 0.071 m³ |
