GRUNDFOS Kreiselpumpe CR1S-13 A-FGJ-A-V-HQQV - Art. 96515693
Artikel-Nr.: 96515693
Teilen via
- Aktuell verfügbar
Technische Daten
CR 1S-13 A-FGJ-A-V-HQQV

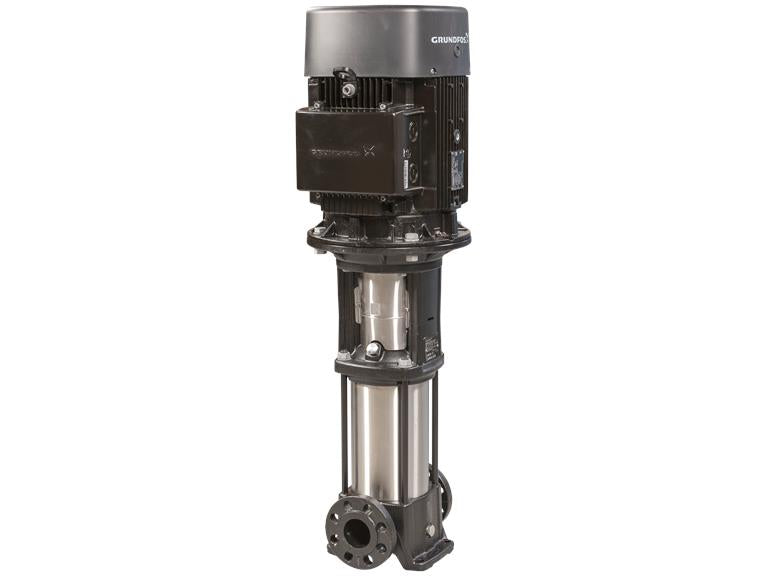

Vertikale, mehrstufige Kreiselpumpe mit gegenüberliegenden Saug- und Druckstutzen (Inline-Bauweise) für den Einbau in einer horizontalen Einzelrohrleitung. Das Kopfstück und das Fußstück sind aus Grauguss und alle medienberührten Bauteile aus Edelstahl gefertigt. Die Patronendichtung verspricht eine hohe Zuverlässigkeit und Servicefreundlichkeit. Die Kraftübertragung erfolgt über eine Klemmkupplung. Rohrleitungsanschluss über kombinierte DIN-ANSI-JIS-Flansche.

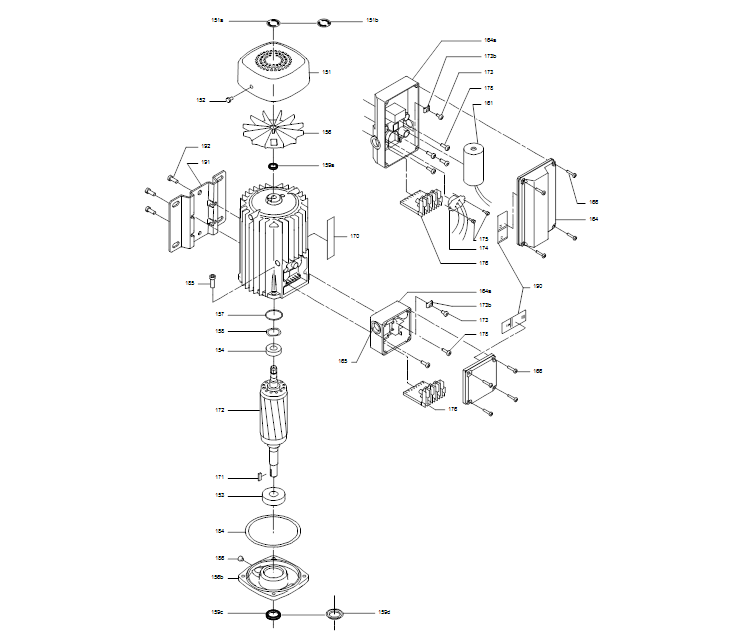

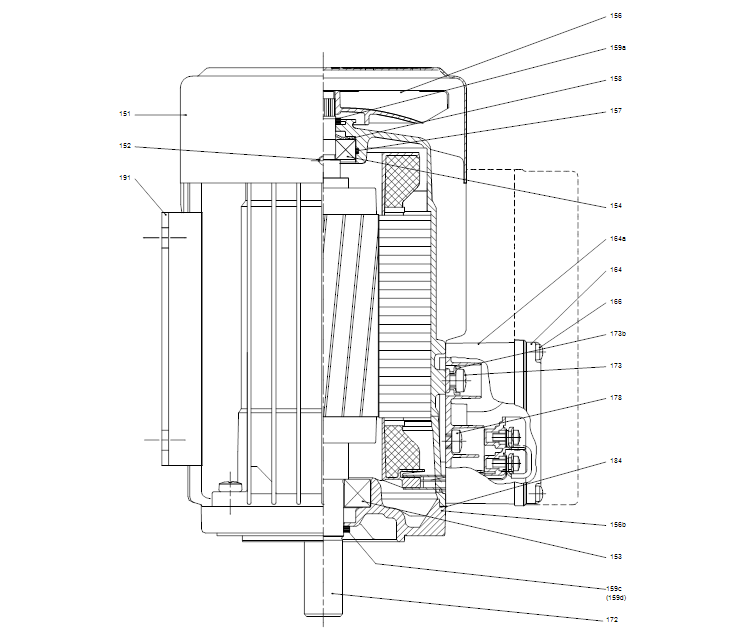

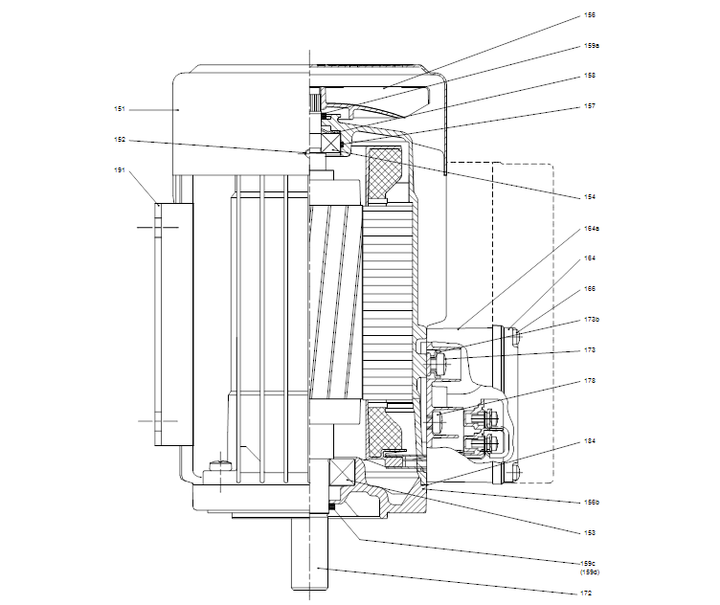

Die Pumpe ist mit einem 3-phasigen, lüftergekühlten Asynchronmotor mit Standfuß ausgerüstet.
| Fördermedium: | ||
| Fördermedium: | Wasser | |
| Medientemperaturbereich: | -20 .. 90 °C | |
| Medientemperatur während des Betriebs: | 20 °C | |
| Dichte: | 998.2 kg/m³ | |
| Technische Daten: | ||
| Pumpendrehzahl: | 2873 1/min | |
| Nennvolumenstrom: | 0.9 m³/h | |
| Nennförderhöhe: | 50.9 m | |
| Gleitringdichtung: | HQQV | |
| Prüfkennzeichen auf dem Typenschild: | CE,TR | |
| Kennlinientoleranz: | ISO9906:2012 3B | |
| Werkstoffe: | ||
| Pumpengehäuse: | Grauguß | |
| EN-JL1030 | ||
| ASTM A48-30 B | ||
| Laufrad: | Edelstahl | |
| DIN W.-Nr. 1.4301 | ||
| AISI 304 | ||
| Buchse: | NONE | |
| Installation: | ||
| Maximale Umgebungstemperatur: | 40 °C |
| Max. Druck bei vorgegebener Temperatur: | 25 bar / 90 °C | |
| 25 bar / -20 °C | ||
| Anschluss: | DIN | |
| Nennweite: | DN 25 / DN 32 | |
| Nenndruck (bar): | PN 16 / PN 25 | |
| Flanschgröße des Motors: | FT85 | |
| Elektrische Daten: | ||
| Bauart des Motors: | 71A | |
| IE-Wirkungsgradklasse: | IE3 | |
| Motorbemessungsleistung P2: | 0.37 kW | |
| Leistungsbedarf (P2) der Pumpe: | 0.37 kW | |
| Netzfrequenz: | 50 Hz | |
| Nennspannung: | 3 x 220-240D/380-415Y V | |
| Nennstrom: | 1,74/1,00 A | |
| Anlaufstrom: | 490-530 % | |
| Leistungsfaktor Cos phi: | 0,80-0,70 | |
| Nenn-Drehzahl: | 2850-2880 1/min | |
| Wirkungsgrad: | IE3 73,8% | |
| Motorwirkungsgrad bei Vollast: | 73.8 % | |
| Motorwirkungsgrad bei 3/4-Last: | 79.0 % | |
| Motorwirkungsgrad bei halber Last: | 75.5 % | |
| Anzahl der Pole: | 2 | |
| Schutzart (gemäß IEC 34-5): | 55 Dust/Jetting | |
| Wärmeklasse (IEC 85): | F | |
| Sonstiges: | ||
| Mindesteffizienzindex, MEI ≥: | 0.54 | |
| Nettogewicht: | 27 kg | |
| Bruttogewicht: | 29.9 kg | |
| Versandvolumen: | 0.06 m³ | |
