GRUNDFOS Zubehör für Abwasserpumpe Auto coupling set Art. 96102240
Artikel-Nr.: 96102240
Teilen via
- Aktuell verfügbar
Technische Daten

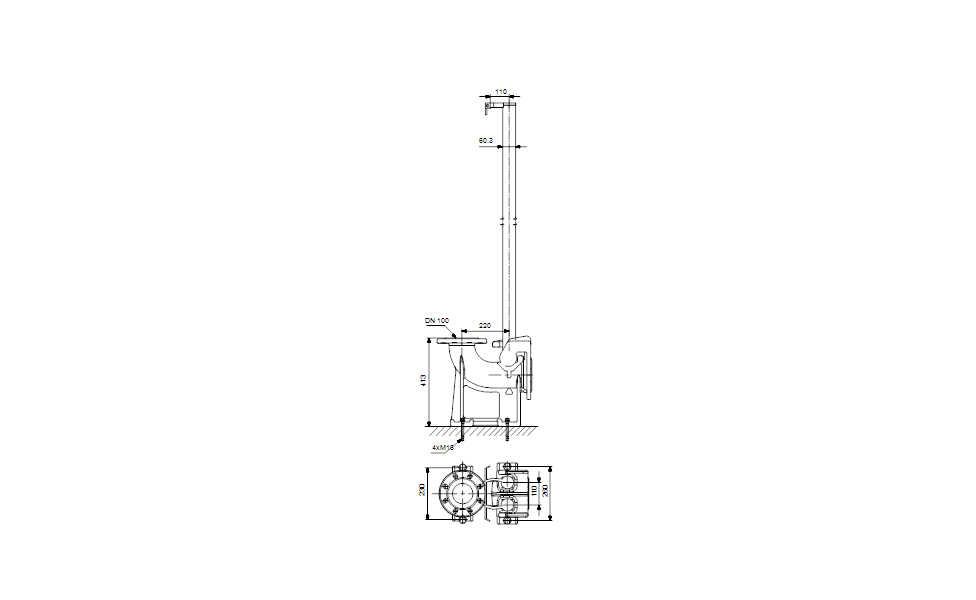

Auto coupling set
Der komplette Satz besteht aus dem Kupplungsfußkrümmer, der Führungsklaue, dem Halter für die Führungsrohre, der Dichtung für den Rohranschluss* und den erforderlichen Bolzen.
Für Gewindeanschlüsse und für Rohrleitungsanschlüsse größer DN 150 ist die Dichtung nicht im Lieferumfang enthalten.
Nicht zum Lieferumfang gehören die Ankerbolzen für die Befestigung des Kupplungsfußkrümmers und die Führungsrohre.
Bei Pumpen mit einem Druckflansch ab DN 250 wird die Führungsklaue am Druckflansch der Pumpe montiert, wenn die Pumpe mitbestellt wird.
Andere Werkstoffausführungen, Oberflächenbehandlungen und Druckstufen sind auf Anfrage lieferbar. Bitte wenden Sie sich diesbezüglich an Grundfos.
| Werkstoffe: | ||
| Werkstoff: | Grauguss | |
| EN-GJL-250 | ||
| ASTM A48 Klasse 250B | ||
| Surface treatment: | Pulverbeschichtet | |
| Dichtung: | Elastomer | |
| NBR | ||
| Installation: | ||
| Max. Betriebsdruck: | 10 bar | |
| Anschlusstyp Eintritt: | DIN | |
| Anschlusstyp Austritt: | DIN | |
| Größe des Saugstutzens: | DN 80 | |
| Größe des Druckanschlusses: | DN 100 | |
| Flange pressure class: | PN10/16 | |
| Flange standard: | DIN EN 1092-1 | |
| Anzahl der Fundamentschrauben: | 0 | |
| Anzahl der Fußstücke: | 1 | |
| Number of washers: | 0 | |
| Number of nuts: | 2 | |
| Anzahl der Dichtungen: | 1 | |
| Anzahl der Profildichtungen: | 1 | |
| Anzahl der Führungsklauen: | 1 | |
| Anzahl der Schrauben: | 8 | |
| Number of guide rail holders: | 1 | |
| Sonstiges: | ||
| Nettogewicht: | 51.9 kg | |
| Bruttogewicht: | 65.3 kg | |
| Versandvol.: | 0.168 m³ | |
| Passend für folgende Produkte: | SE/SL/S | |
| Dänische VVS Nr.: | 391299715 | |
| Herkunftsland: | PL | |
| Zolltarif Nr.: | 73251000 | |
