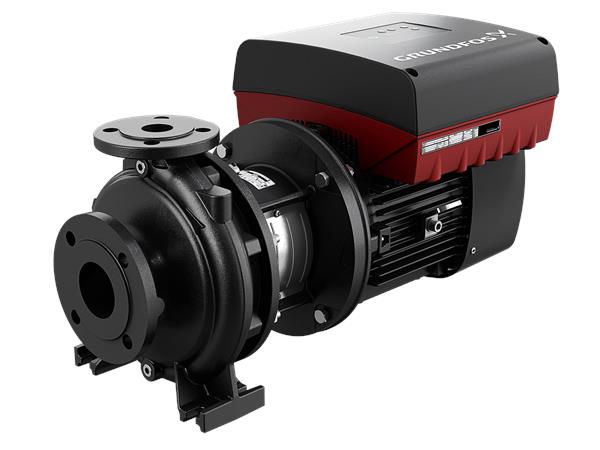

GRUNFOS Einstufige Blockpumpe NBE 100-160/176 BAF2AESBQQEKWA Nr. 99101913
Artikel-Nr.: 99101913
Teilen via
- Aktuell verfügbar
Technische Daten
Produktbezeichnung
NBE 100-160/176 BAF2AESBQQEKWA
Produktnummer
99101913
EAN-Nummer
5712606791361
Technische Daten
Pumpendrehzahl, auf der die Pumpendaten beruhen
1450 1/min
Nennförderstrom
120.6 m³/h
Nennförderhöhe
7.1 m
Tatsächlicher Laufraddurchmesser
176 mm
Nominal impeller diameter
160
GLRD Anordnung
Einfache Gleitringdichtung
Wellendurchmesser
24 mm
GLRD Code
BQQE
ISO Abnahmekl.
ISO9906:2012 3B2
Code Ausführung
A
Lagerbauweise
Standardausführung
Werkstoffe
Pumpengehäuse
Grauguss
Pumpenmantel
EN-GJL-250
Pumpengehäuse
ASTM class 35
Tragring
Messing
Laufradwerkstoff
Grauguss
Laufrad
EN-GJL-200
Laufradwerkstoff gemäß ASTM
ASTM class 30
Internal pump house coating
CED-Beschichtung
Code Material
A
Elastomere GLRD
E
Welle
Stainless steel
EN 1.4301
AISI 304
Installation
Umgebungstemperatur
-20 .. 50 °C
Max. Betriebsdruck
16 bar
Pipe connection standard
EN 1092-2
Größe des Saugstutzens
DN 125
Größe des Druckanschlusses
DN 100
Nenndruckstufe
PN 16
Lagerschmierung
Grease
Pump housing with feet
ja
Support block (Yes/No)
N
Code Anschl. Art
F2
Fördermedium
Medientemperaturbereich
-25 .. 120 °C
Elektrische Daten
Motorbemessungsleistung P2
4 kW
Netzfrequenz
50 Hz
Bemessungsspannung
3 x 380-500 V
Bemessungsstrom
7.70-6.00 A
Leistungsfaktor Cos phi
0.92-0.87
Nenn-Drehzahl
180-2200 1/min
IE-Wirkungsgradklasse
IE5
Motorwirkungsgrad bei Vollast
90.3 %
Motorpole
4
Schutzart (gemäß IEC 34-5)
IP55
Wärmeklasse (IEC 85)
F
eingebauter Motorschutz
ELEC
Motor - Produktnummer
Befestigung nach IEC 34-7
IM V1/B5
Bearing insulation type N-end
Steel Bearing
Art der Steuerung
Bedienfeld
HMI300 - Advanced
Funktionsmodul
FM 300 - Funktionsmodul Advanced
Frequenzumrichter
integriert
Drucksensor
nein
Sonstiges
Mindesteffizienzindex MEI ≥
0.70
Nettogewicht
95 kg
Bruttogewicht
112 kg
Versandvol.
0.315 m³
Dänische VVS Nr.
386105165
Herkunftsland
HU
Zolltarif Nr.
84137051
Language on pump nameplate
Brtitisches Englisch
