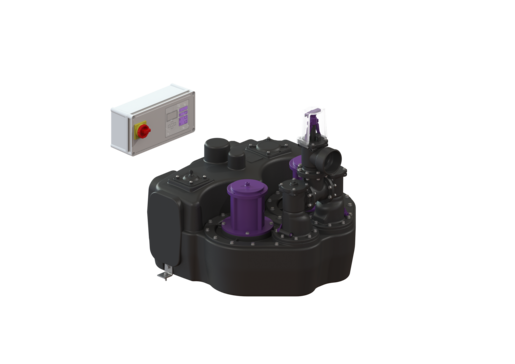

Hebeanlage Aqualift F Duo Comfort, SPF 1500-S3, Schieber
Artikel-Nr.: 28766
Teilen via
- Aktuell verfügbar
Technische Daten
Die Hebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit zwei überflutbaren Pumpen sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) bietet universale Anschlussmöglichkeiten und hat eine verschraubte Reinigungsöffnung.
Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle (Comfort Schaltgerät) ausgeben kann.
Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle (Comfort Schaltgerät) ausgeben kann.
Abmessungen
| Länge | 773 mm |
| Breite | 780 mm |
| Höhe | 788 mm |
Allgemeine Merkmale
| Farbe | schwarz |
| Norm | EN 12050-1 |
Ausführung
| Absperreinrichtung | Schieber aus Kunststoff |
| Anlagenart | Doppelanlage |
| Pumpensteuerung | Schaltgerät |
| Rückflussverhinderer | integriert |
| Schalldämmmatte | ja |
Behälter/Grundkörper
| Abstand Rohrsohle Zulauf zu Behälterboden | 245 mm |
| Abstand Rohrmitte Zulauf zu Behälterboden | 300 mm |
| Anschluss für Handmembranpumpe (DN) | 32 |
| Behältervolumen | 120 l |
| Druckabgang | waagerecht |
| Druckabgang (DA) | 110 mm |
| Druckabgang (DN) | 100 mm |
| Entlüftungsanschluss (DN) | 70 mm |
| Nutzvolumen | 50 l |
| Zulauf Anzahl | 2 ST |
| Zulauf Nennweite (DA) | 110 mm |
| Zulauf Nennweite (DN) | 100 mm |
| Zulauf max. Anbohrung (DN) | 150 mm |
Fördereinrichtung
| Pumpe | SPF 1500 |
| Anzahl Pumpen | 2 |
| Förderhöhe max. | 8 m |
| Förderleistung max. | 40 m3/h |
| Betriebsart | S3 - 50 % |
| Leistung P1 | 1,4 kW |
| Leistung P2 | 1,1 kW |
| Drehzahl | 1.415 U/min |
| Förderguttemperatur (dauerhaft) max. | 40 °C |
| Anschlusstyp | Direktanschluss |
| Gewicht | 24 kg |
| Laufrad Typ | Freistromrad |
| Länge Netzanschlussleitung Pumpe | 5 m |
| Nennstrom | 2,7 A |
| Schutzart Pumpe | IP 68 (3m/48h) |
| Schutzklasse | I |
| Typ Anschlussleitung Pumpe | H07RN-F 7G 1,5 mm2 |
Steuerung
| Schaltgerät | Comfort |
| Betriebsspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Selbstdiagnosesystem (SDS) | ja |
| Batteriepufferung | ja |
| Mehrzeilige Displayanzeige | ja |
| Logbuchfunktion | ja |
| GSM-Schnittstelle | ja |
| Potentialfreier Kontakt | ja |
| Erforderliche Absicherung (Leitungsschutz) | 3 x C 16 A |
| Motorschutz Schalter | ja |
| Schutzart Schaltgerät | IP 54 |
| Länge Netzanschlussleitung Schaltgerät | 0 m |
| Art Niveauerfassung | pneumatisch |
| Instrument Niveauerfassung | Tauchrohr mit Druckwächter |
| Alarmgeber | Tauchrohr |
Weitere Merkmale
| Abwasserart | fäkalienhaltig |
| Abwassermenge | Mittel |
| Auslieferungszustand | installationsfertig (elektrische Komponenten, Verbindungsteile sind bauseits anzuschließen) |
| CE Kennzeichnung | ja |
| Einbausituation | freie Aufstellung |
| Freier Kugeldurchgang | 40 mm |
| Fremdüberwachung | LGA |
