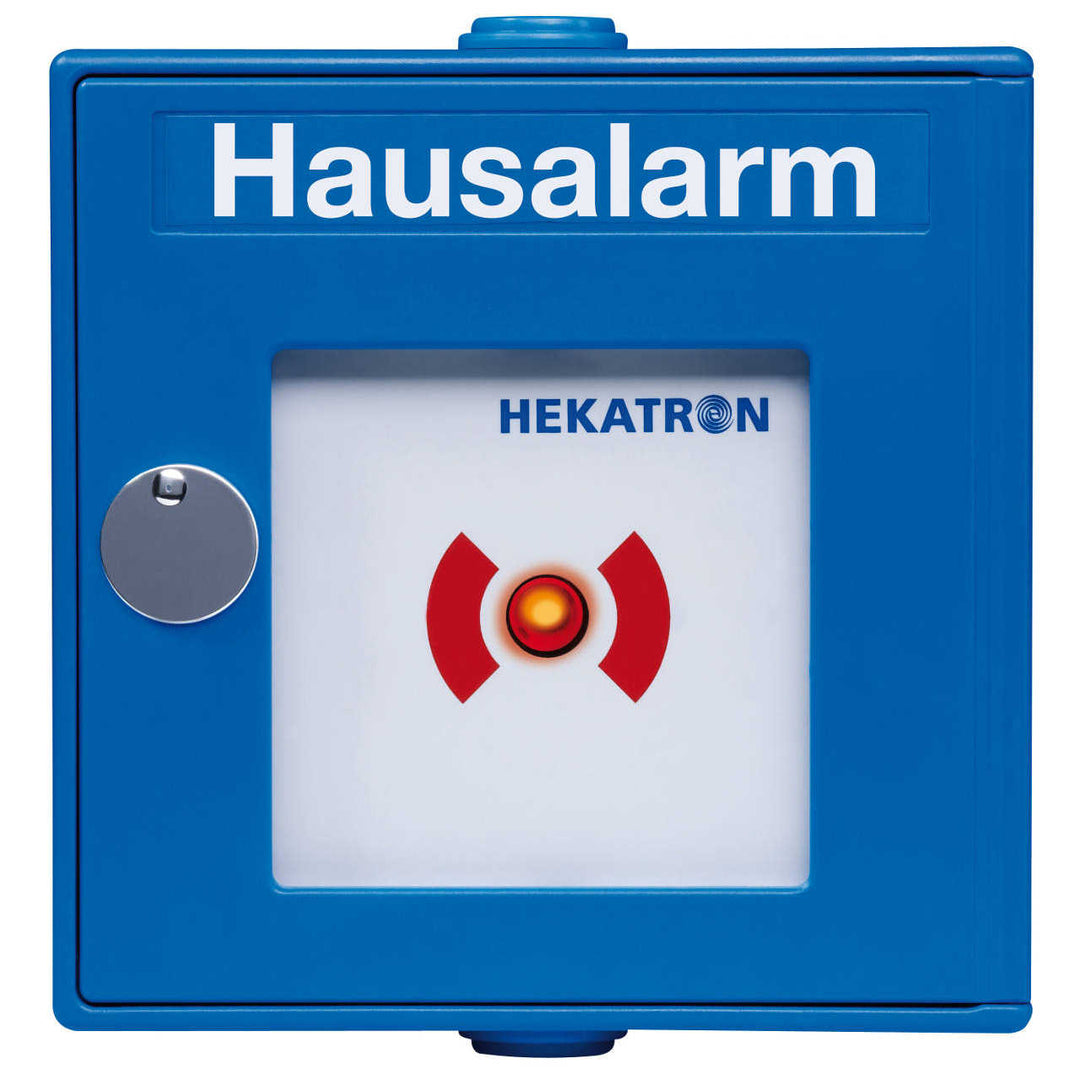

HEKATRON Funkhandtaster Genius - Art. 31-5000013-01-03

Produktübersicht Handtaster/Interface FH.Genius

Technische Beschreibung:
Mikroprozessorgesteuerter Funkhandtaster Genius mit integriertem Funkmodul und
fest eingebauten Batterien zur Ergänzung eines Funknetzwerks bestehend aus
Rauchwarnmelder Genius Plus X mit den
Funkmodulen Basis X und/oder Pro X oder
Rauchwarnmelder Genius Hx mit den
Funkmodulen Basis und/oder Pro. Die
Einbindung in ein bestehendes Funksystem
Genius ist jederzeit möglich.
Der Funkhandtaster kann sowohl zur
manuellen Auslösung des Funksystems
Genius Hausalarm als auch als Schnittstelle Funk-Interface zu drahtgebundenen Systemen oder beides gleichzeitig verwendet werden.
Über zwei potenzialfreie Wechselkontakte
können die Zustände Alarm und Status aus
dem Funknetzwerk per Draht an ein
übergeordnetes System (z.B. Gebäudeleittechnik, Telefonwählgerät, etc.)
weitergeleitet werden. Durch zusätzliche Eingänge (Alarm- und Quittierungseingang)
können Alarmmeldungen von externen Steuerungen (z.B. Einbruchmeldeanlage,
etc.) in das Funknetzwerk eingespeist werden und somit ein flächendeckender
Alarm im gesamten Gebäude ausgelöst werden. Ebenso ist es möglich das
Funksystem über die Resettaste vor Ort oder über den externen Quittierungseingang wieder zurück zu setzen. Ein akustisches Signal über 50 dB in 3m und eine optische Alarmanzeige signalisieren im Ereignisfall mit. Das akustische Alarmsignal arbeitet mit
einem optimierten Frequenzbereich, um für das menschliche Gehör besser
wahrnehmbar zu sein. Der Funkhandtaster Genius verfügt über
zwei fest eingebaute, nicht entnehmbare 3,6 V Hochleistungs-Lithium-Batterien.
Dies garantiert eine Betriebszeit von
typisch 10 Jahren. Durch einen automatischen Funktions- und Selbsttest überwacht sich der Handtaster selbständig. Der Funkhandtaster Genius verfügt über einen physikalisch
auslesbaren Diagnosespeicher. Bei der Auslösung der Funktionsprüfung werden
die Batterie, Hupe und Prozessor getestet. Der Betriebszustand wird mit
der im Alarmauslösetaster integrierten,
optischen Anzeige alle 48 Sekunden
signalisiert. Statusmeldungen können für
24 Stunden abgeschaltet werden.
Eine Glasscheibe schützt den Funkhandtaster gegen Manipulationen und
unberechtigte Alarmauslösungen. Mit dem
mitgelieferten Schlüssel kann das
Gehäuse geöffnet und bei der Wartung
leicht zugänglich gemacht werden. Die
Montage erfolgt durch beiliegende
Schrauben und Dübel. Die Bohrschablone
ist in der Montageanleitung zur
einfachen Montage abgebildet.
Jeder Funkhandtaster ist mit einem Repeater ausgestattet. Die Alarmübertragung von Funk-Rauchwarnmelder zu Funk-Rauchwarnmelder beträgt maximal 3 Sekunden. Es können bis zu 70 Linien und 6 Sammelalarmlinien eingestellt werden. Die Einzel Betrieb Funktion ermöglicht es, den Funkhandtaster als eine übergeordnete Alarmeinheit zu betreiben um damit Alarme an alle Alarmlinien zu senden und zu empfangen. Bei der Inbetriebnahme der Funkvernetzung bekommt jede Linie automatisch einen Identifikationscode. So können Meldungen aus benachbarten Funknetzwerken mit gleicher Linieneinstellung ignoriert werden. Es können mehrere Linien mit verschiedenen Einstellungen, parallel in Betrieb genommen werden. Der Funkhandtaster erkennt automatisch die Demontage eines Funk-Rauchwarnmelders und den Ausfall der Funkstrecke zu einem anderen Funkmodul.

Leistungsmerkmale:
- Mikroprozessor gesteuerter Funk-
handtaster mit integrierten Funkmodul
- Einfache Einbindung in bestehende
Funksysteme Genius
- Manuelle Alarmauslösung über Alarmtaster
- Alarmauslösung über externen
Alarmeingang (z.B. durch Gebäude-
leittechnik)
- 70 unterschiedliche Linien
- Max. 30 Funk-Teilnehmer pro Linie
- 6 Sammelalarmlinien
- Einzel-Betrieb (Bei dieser Einstellung kann der Funkhandtaster, als eine übergeordnete Alarmauslöse-und -quittiereinheit dienen)
- Repeaterfunktion
- Alarmübertragung an alle vernetzten Funkteilnehmer gleicher Linie
- Alarmübertragung über Relaiskontakte
- Störungübertragung an alle vernetzten Funkteilnehmer gleicher Linie
- Störungübertragung über Relaiskontakte
- Zwei fest eingebaute Hochleistungs-Lithium-Batterien 3,6 V
- Akustische Alarmsignalisierung über
50 dB/ 3m Schalldruck
- Optische Alarm- und Statusanzeige
- Betriebsstandzeit typisch 10 Jahre
- Automatischer Funktions-Selbsttest
- Auslesbarer Diagnosespeicher
- Integrierte Echtzeituhr
- Automatische Statusunterdrückung bei Nacht von 22:00 bis 06:00 Uhr MEZ
- Statusmeldung für 24 Stunden abschaltbar
- Demontageerkennung/Funk-streckenüberwachung optional aktivierbar (max. 20 Funk Teilnehmer pro Linie)
- 5 Jahre Gerätegarantie gemäß Garantiebedingungen
- Brandschutz made in Germany

Nenndaten:
- 2 Hochleitungs-Lithium-Batterien
3,6 V, fest eingebaut
- Batteriekapazität je 2,2 Ah
- Versorgungsspannung (extern):
10-30V DC für die Nutzung der
drahtgebundenen Schnittstellen
erforderlich
- Alarmrelais: 1x Wechsler; max.
Kontaktbelastung 30V/1A
- Statusrelais: 1x Wechsler; max.
Kontaktbelastung 30V/1A
- Alarmeingang: Potentialfreier
Öffnerkontakt
- Quittiereingang: Potentialfreier
Schließerkontakt
- Frequenzbereich 868,3 Mhz
- Reichweite min. 100m im Freifeld
- Betriebsumgebungstemperatur
0 °C bis +55 °C
- Lagertemperatur -10° C bis +60 °C
- Schutzart IP 41
- Farbe Blau, ähnlich RAL 5005
- Abmessungen B x H x T / 130 x 130 x 32
- Anschluss Steckklemmen max. 0,5 mm2
starren Drähte
- Gewicht 237 g
Fabrikat: Hekatron Vertriebs GmbH
Typ: Funkhandtaster Genius
Art.-Nr.: 31-5000013-01-XX
EAN: 4260432550085
